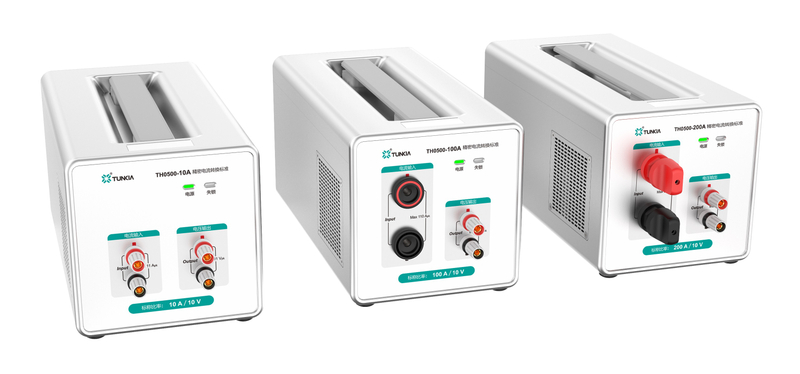

TH0500
TUNKIA
1. Resumen
TH0500 Transformadores de corriente de precisión Basado en el principio del comparador de corriente, puede producir una corriente o voltaje de salida que varía directamente con la corriente de entrada de 0,1 A a 20 kA.Mediante la conexión de una carga en derivación de referencia en el terminal de salida. al emitir una corriente o midiendo directamente el voltaje al generar un voltaje, la corriente primaria se puede deducir del voltaje medido.
2. Características
• Admite dos modos de acceso actuales, a través de núcleo y tipo de conexión directa respectivamente.
Tipo de conexión directa con corriente de entrada de 0,1 A…200 A
Tipo de núcleo pasante con corriente de entrada de 500 A…20 kA
• La señal de salida secundaria es opcional para corriente (I/I) o voltaje (I/V)
Yo/yo:Incertidumbre óptima de 0,2 ppm
I/V: incertidumbre óptima de 10 ppm
• Función de pantalla digital opcional, soporte para salida de señal digital
3. Aplicaciones
• Establecer un sistema de medición de precisión de corriente CC/CA
• Calibrar la fuente de corriente CC/CA o el amperímetro
• Calibrar el estándar de relación de corriente CC (comparador de corriente)
• Calibrar la corriente CC transformador/sensor
• Calibrar la corriente CC I/V ttransformadores
☆ Acceso flexible a la corriente y modo de salida de señal. |
|
• ¡La entrada actual es opcional!tipo de conexión directa con una corriente de entrada de 0,1 A... 200 A. • a través del tipo de núcleo con una corriente de entrada de 500 A... 20 kA。 |
La salida secundaria se puede seleccionar como tipo de voltaje o tipo de corriente: • Salida de voltaje ( I/V )：producción nominal 10V。 • Salida de corriente (I/I):salida nominal 0,1 A ... 5 A seleccionada 。 |
3.1 Aplicación del tipo I/V TH0500
☆ Establecer un sistema de medición de precisión actual. |
|
• Forme un sistema de medición de corriente con TH0500, voltímetro de precisión y fuente de corriente de alta estabilidad. • Implementar la medición de una corriente grande o proporcionar una señal de corriente CC/CA. |
☆ Calibrar fuente/medidor de alta corriente |
|
• Otra aplicación típica de la transformada tipo I/V se combina con un voltímetro de precisión para calibrar la fuente/medidor estándar de alta corriente de CA. |
☆ Calibrar estándares de conversión I/V |
|
• Con el modelo I/V tipo TH0500, puede calibrar la derivación de CC, el transductor de corriente y otros dispositivos de transformación I/V con los dos métodos siguientes. • Calibración por método de diferencia.:El TH0500 seleccionado tiene la misma proporción que el I/V probado y se utiliza un micro voltímetro como un nanovoltímetro para la calibración. • Calibración por método de relación de voltaje.:El TH0500 seleccionado no es proporcional al I/V probado y se calibra utilizando un dispositivo de medición de relación de voltaje. (Nota: Para la calibración del estándar de conversión tipo I/I, como el comparador de corriente y el transformador de corriente CC, tipo I/I TH0500 se recomienda como estándar; la resistencia estándar de la serie secundaria que se está probando I / I también se utiliza como se describe en el método de la figura anterior). |
3.2 Aplicación del Tipo I/I TH0500
☆ Calibrar estándares de conversión I/I |
|
• El tipo I/I TH0500 se puede utilizar para calibrar el comparador de corriente CC, el transformador de corriente y otros equipos de conversión I/I de acuerdo con los dos métodos siguientes. • Calibración por método de diferencia.: el TH0500 seleccionado está en la misma proporción que el microamperímetro I/I μA probado para la calibración. • Calibración por método de relación actual: El TH0500 seleccionado no tiene la misma proporción que el I/I probado y el dispositivo de medición de la relación de corriente se utiliza para la calibración. |
☆ Establecer un sistema de medición de precisión de energía eléctrica/potencia de alto voltaje y alta corriente. |
|
• TH0500 se puede utilizar con equipos de conversión V/V de alto voltaje (normalmente divisor de voltaje CC de precisión TH0170) y medidor de potencia/energía estándar (normalmente medidor estándar CA/CC TD1310) para formar un sistema de medición de precisión de potencia/energía de alta corriente y alto voltaje. . • Se utiliza para medir la potencia de salida de la fuente de alimentación de alta potencia, la eficiencia del equipo de conversión, calibrar la fuente de alimentación de alta potencia, el medidor de potencia y otros equipos. |
