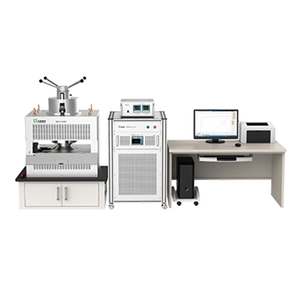

Sistema de prueba de la serie TD81 para AC Magnetic of Soft Materials del fabricante de China

Introducción del producto

La serie TD81 mide automáticamente las propiedades magnéticas de CA de las muestras de anillo magnético blando en el rango de frecuencia de 20 Hz a 200kHz/500kHz/1 MHz/3 MHz (personalizado) y dibuja las curvas magnéticas relevantes.

La serie TD81 cumple con los estándares nacionales GB/T 3658-2008, GB/T 19346.1-2017 e International Standard IEC 60404-6.

Aplicaciones

Materiales de medición: ferrita blanda, hierro puro eléctrico, acero de silicio, NIFE (Permalloy), aleación de coFE, aleaciones amorfas y nanocristalinas, núcleo de polvo magnético de metal, etc.
Forma de la muestra: forma de anillo, forma de U, forma de E.
Parámetros medibles: BM, HM, JM, PS, μA, δ.

Características

Las muestras estándar solo se usan para la comparación de los datos de medición y no se pueden usar para calibrar la unidad.
Precisión confiable y repetibilidad en el rango de 20 Hz a 1 MHz / 3 MHz (personalizado).
Equipado con software PC, solo coloca muestras manualmente y establece parámetros, otros procesos se completan automáticamente.

Especificaciones técnicas

Parámetros magnéticos

Parámetros		Incertidumbre (k = 2) @1 kHz	Repetibilidad
Principal Parámetros magnéticos de CA	PD	2.0%	1.0%
	μA	3.0%	1.0%
	Bm	1.0%	0.5%
	Hm	1.0%	0.5%
	δ	5.0%	1.5%
Otro parámetros magnéticos	BR	2.0%	1.0%
	Hc	3.0%	1.0%
	μ '	3.0%	1.0%
	μ ′ ′	3.0%	1.0%
	μ_L	3.0%	1.0%

Condiciones de prueba: (23 ± 5) ° C, 20 Hz ≤ F ≤ 20 kHz, prueba después de la desmagnetización de la muestra de anillo.
La relación del diámetro exterior al diámetro interno de la muestra no debe ser más de 1.4, preferiblemente inferior a 1.25.

Rango de voltaje	0.1 VPK ～ 200 VPK
Alcance actual	0.5 MAPK ～ 20 APK
Rango de frecuencia	20 Hz ... 100 kHz ... 500 kHz ... 1 MHz
Energía	0 ～ 500 VA
Precisión de la frecuencia	0.1%
Rango de frecuencia	Máximo potencia de salida	Precisión de medición de voltaje/corriente	Poder activo precisión de la medición
20 ≤ f ≤ 1 k	500 VA	0.05%*rg^①	0.1%*FS^②
1 k	500 VA	0.1%*rg^①	1.0%*FS^②
10 k	500 VA	1.0 %*rg^①	2.0%*FS^②
100 k	200 VA	2.5%*rg^①	5.0%*FS^②
500 k	200 VA	5.0%*rg^①	8.0%*FS^②

Observaciones: RG es el rango; ② ： FS = rango de voltaje × rango de corriente

Software de PC

Admite el sistema de Windows, fácil de operar.
Muestra la magnitud de corriente, voltaje y potencia, y muestra I (t), u (t), b (t) formas de onda de muestra y bucles de histéresis B (h) en múltiples ventanas. Monitoree las formas de onda de muestra y el estado del instrumento y deténgase en cualquier momento.
Las soluciones de pérdida múltiple o de prueba magnética pueden preestablecer en función de la frecuencia y el soporte para ahorrar y carga.
El informe de prueba contiene curvas completas, resultados de prueba, condiciones de prueba y parámetros de muestra.
Los resultados de las pruebas admiten impresión directa, exportación JPG o Excel.
Guardar automáticamente los datos de medición, dibujar curvas magnéticas completas y condiciones de prueba y parámetros de muestra.
