Sistema de prueba TD8330 para materiales de imanes permanentes

Introducción

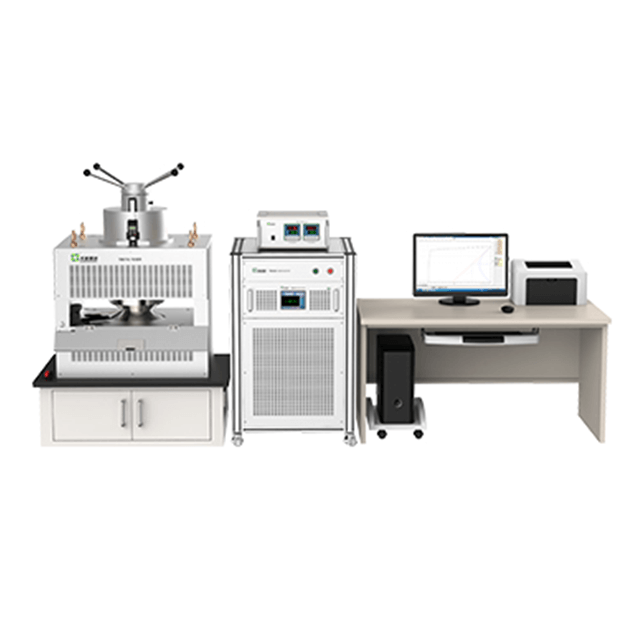

TD8330 se utiliza principalmente para medir las propiedades magnéticas de varios tipos de materiales magnéticos permanentes y consta de un host de excitación y medición, electroimán, sensor de medición de campo magnético, software de computadora y PC, etc.
El TD8330 cumple con los estándares internacionales IEC 60404-5 y GB/T 3217-2013.

Solicitud

Materiales de medición: Alnico, Ferrita, NdFeB, SmCo, etc.
Forma de muestra: anillo, cilindro, círculo, cuadrado, forma de teja (con accesorio).
Parámetros medibles: Js, Br, Hcb, Hcj, (BH) máx.
Curva de medición magnética: curva de magnetización, curva de desmagnetización, bucle de histéresis BH/JH, curva característica de temperatura (prueba de alta temperatura), etc.

Características

Equipado con electroimán con opciones Φ250 o Φ280, el campo magnético máximo de hasta 3,2T.
La tapa de temperatura opcional permite que la muestra medida alcance los 500 °C para pruebas de alta temperatura.
Equipado con software de PC para completar el proceso de prueba automáticamente.
La deriva cero del integrador del flujómetro y el error no lineal de la sonda Hall tienen poca influencia.El área de giro residual se puede compensar al medir con bobina J.

PRODUCTOS RELACIONADOS

Parámetros medidos	Valores típicos	Valores garantizados (Alnico)	Valores garantizados (Ferrita, FeCrCo, NdFeB)
hermano	0,3%	1,0%	2,0%
hcb	0,3%	1,0%	2,0%
hcj	0,3%	1,0%	2,0%
(BH)máx.	0,3%	1,5%	3,0%

Corriente magnetizante	Rango	0~± 80A
	La punta del Poder	25kVA
	Proteccion	Sobretensión, sobrecorriente, sobrecarga, protección contra el sobrecalentamiento
Teslametro	Rango	0～4000 monte
	Precisión(k = 2)	≤ 2500 toneladas, 0,5%
	Características	Con corrección no lineal de Hall
flujómetro	Gama de flujómetros B	0～20 mWb (medición de inducción magnética)
	Gama de flujómetros H	0～40 mWb (magnético medición de intensidad de campo)
	Resolución	0,1 μWb
	Deriva cero	Mejor que 1 μWb/min, cero automático
Observaciones: Calibración sólo cubre hasta 2500 tm
