Sistema de medición de propiedades magnéticas de CA serie TD81 para materiales magnéticos blandos

Compartir con:

Sistema de medición de propiedades magnéticas de CA serie TD81 para materiales magnéticos blandos

TD81Sseriees un sistema de medición de propiedades magnéticas de CA para materiales magnéticos blandos.ElProEl diseño del conducto se ajusta a la norma.CEI 60404-6,GB/T 3658-2008.Estos instrumentos de la serie cubren un rango de frecuencia desde 20 Hz hasta 1 MHz, dependiendo del modelo seleccionado.Se utiliza para probar las propiedades magnéticas de CA y las curvas de la muestra del núcleo del anillo.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
Serie TD81
Marca del producto:
TUNKIA

TD81 SSerie AC Sistema de medición de propiedades magnéticas para materiales magnéticos blandos

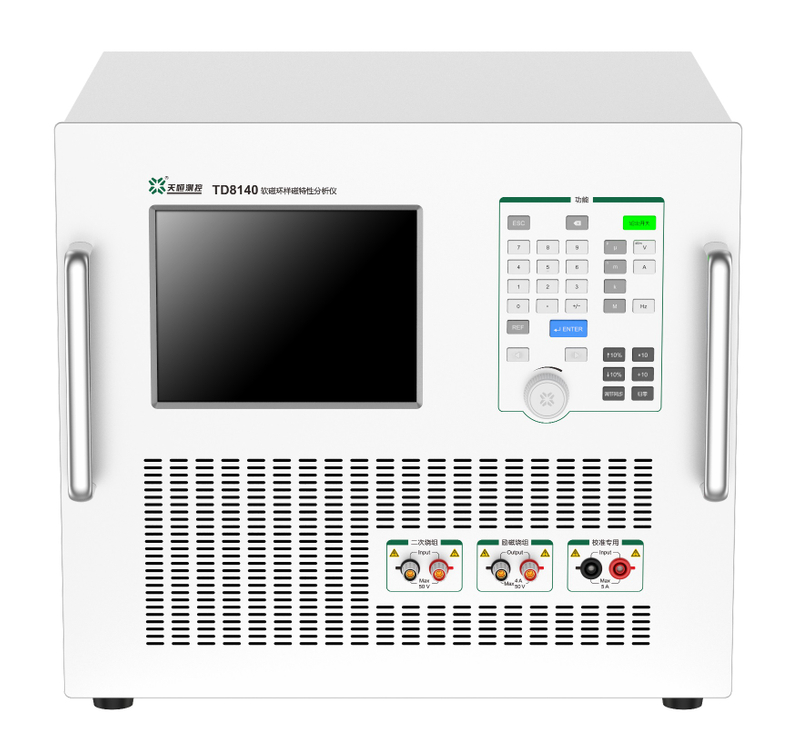

TD8140 AC Sistema de medición de propiedades magnéticas para materiales magnéticos blandos

*La imagen de arriba es solo como referencia, sujeta a la entrega real

1. Resumen

TD81 Sserie es un sistema de medición de propiedades magnéticas de CA para materiales magnéticos blandos. El ProEl diseño del conducto se ajusta a la norma. CEI 60404-6, GB/T 3658-2008.Estos instrumentos de la serie cubren un rango de frecuencia desde 20 Hz hasta 1 MHz, dependiendo del modelo seleccionado.Se utiliza para probar las propiedades magnéticas de CA y las curvas de la muestra del núcleo del anillo.

2. Características

• Función de calibración de parámetros eléctricos..

• Tmodo de prueba: configuración H para medir B o configuración B para medir PD.

• TPruebas en el rango de frecuencia completo con buena precisión y repetibilidad.

• Aprobando automáticamente wCon software profesional.

• Calcular automáticamente parámetros y curvas magnéticos.

• Funciones completas de dibujo de curvas y gestión de datos.

• Diseño modular, fácil de actualizar o mantener..

3. Aplicaciones

TD81 AC Sistema de medición de propiedades magnéticas para aplicaciones de materiales magnéticos blandos

4. Especificaciones de parámetros magnéticos

Parámetros magnéticos		Incertidumbre ( k = 2 ) @1kHz	Repetibilidad
Principales parámetros magnéticos.	Ps	2,0%	1,0%
	μa	3,0%	1,0%
	Bm	1,0%	0,5%
	Hm	1,0%	0,5%
	δ	5,0%	1,5%
Otros parámetros	Br	2,0%	1,0%
	Hc	3,0%	1,0%
	m'	3,0%	1,0%
	μ′′	3,0%	1,0%
	μL	3,0%	1,0%

• Condiciones de prueba:( 23±5 )°C,20 Hz ≤ F ≤ 20kHz，desmagnetizado antes de realizar la prueba.

• La relación entre el diámetro exterior y el diámetro interior de la muestra medida no debe ser superior a 1,4, preferiblemente inferior a 1,25..

5. Especificaciones de parámetros eléctricos

5.1 TD8110 / TD8120 / TD8130

Rango de voltaje	10 mVpaquete~200Vpaquete
Alcance actual	0,5 mApaquete~20 Apaquete
Rango de frecuencia	20 Hz... 100 kHz... 200 kHz...500 kHz Opcional
Incertidumbre de frecuencia	0,1%
Rango de frecuencia (Hz)	Fuerza (Cima)	Incertidumbre de tensión y corriente (k=2)	Incertidumbre de potencia (k=2)
20 ≤ F ≤ 1k	700 VA	0,05%*RG ①	0,1%*FS ②
1 k < F ≤ 10 k	700 VA	0,1%*RG ①	0,2%*FS ②
10 k < F ≤ 100 k	700 VA	1,0 %*RG ①	2,0%*FS ②
100 k < F ≤ 300 k	200 VA	2,5%*RG ①	5,0%*FS ②
300 k < F ≤ 500 k	100VA	5,0%*RG ①	8,0%*FS ②
Notas ①:RG es el valor del rango；②：FS = Rango de voltaje valor × Alcance actual valor

5.2TD8140

Rango de voltaje	10 mVpaquete~68Vpaquete
Alcance actual	0,5 mApaquete~6Apaquete
Rango de frecuencia	20Hz... 1MHz
Incertidumbre de frecuencia	0,1%
Rango de frecuencia (Hz)	Fuerza (Cima)	Incertidumbre de tensión y corriente (k=2)	Incertidumbre de potencia (k=2)
20 ≤ F ≤ 1k	400VA	0,05%*RG ①	0,1%*FS ②
1 k < F ≤ 10 k	400VA	0,1%*RG ①	0,2%*FS ②
10 k < F ≤ 100 k	400VA	1,0 %*RG ①	2,0%*FS ②
100 k < F ≤ 300 k	240 VA	2,5%*RG ①	5,0%*FS ②
300 k < F ≤ 500 k	240 VA	5,0%*RG ①	8,0%*FS ②
500 k < F ≤ 1 M	200 VA	8,0%*RG ①	12%*FS ②
Notas ①:RG es el valor del rango；②：FS = Rango de voltaje valor × Alcance actual valor

6. Especificaciones generales

Fuente de alimentación

CA (220 ± 22) V, (50 ± 2) Hz

Rendimiento de temperatura

Temperatura de funcionamiento: 0°C～45ºC

Temperatura de almacenamiento: -20°C～70°C

Rendimiento de humedad

Almacenamiento en funcionamiento: < 80 % a 30 °C, < 70 % a 40 °C, < 40 % a 50 °C

Humedad de almacenamiento: (20%～80%) RH, sin condensación

7. Información de pedido

8. Lista de configuración

No.	Nombre del árticulo	Número	Configuración	Nota
1	Anfitrión TD81	1	Estándar
2	Software de prueba	1	Estándar	CD-ROM de instalación
3	Cables de prueba	1	Estándar
4	Computadora	1	Opcional	Productos de terceros
5	Impresora	1	Opcional	Productos de terceros
6	Banco de trabajo	1	Opcional	Productos de terceros
