TD3810
TUNKIA
1. Resumen
TD3810 es un sistema de prueba integral dedicado a la evaluación in situ del dispositivo de verificación de medidores de electricidad de CA.La integración funcional del instrumento es extremadamente alta y un conjunto de equipos puede completar los elementos de verificación especificados por JJG 597 (las pruebas de aislamiento y voltaje requieren la cooperación de equipos de seguridad).No sólo es adecuado para evaluar el dispositivo estándar de energía trifásico, sino que también se utiliza como medidor de estándar de energía de alto grado.
2. Características
• Precisión potencia/potencia 0.01,0.02 opcional.
• Rango de medición de voltaje: 6 V ~528 V (personalizado para un rango más amplio).
• Rango de medición actual: 0,2 mA ~ 120 A.
• Frecuencia de onda basal: 45 Hz ~65 Hz (opcional 400 Hz).
• La corriente es ingresada por un par de postes terminales sin cambiar el cambio.
• Incertidumbre en la medición de fase hasta 0,003° (clase 0)..01
• El voltaje y la corriente respaldan el cambio de rango totalmente automático.
• Tanto el voltaje como la corriente admiten de 2 a 127 mediciones de armónicos.
• Tiene la función de realizar un análisis estadístico integral de la cantidad de electricidad medida.
• Admite la visualización gráfica del mapa de foras, el mapa de espectro y el mapa de tendencias.
• Con la función de entrada/salida de pulso de potencia estándar.
• En el estado límite, el instrumento no sufre daños y el valor es exacto.
• Soporte para temperatura y humedad, campo magnético, error de sincronización diaria y otras funciones de medición
• Ricas interfaces de comunicación: USB, RS232, LAN.
• Con pantalla táctil LCD de gran tamaño.
3. Aplicaciones
☆ Evaluación de Smonofásico / Ttrifásico Energia Mverificación del medidor Dispositivo | ||||
• Evaluación in situ del dispositivo de verificación de medidores de energía eléctrica monofásicos y del medidor de electricidad estándar monofásico con clase 0,02 y menos que cumplen con la instrucción R46 • El dispositivo de energía eléctrica se puede evaluar según la normativa JJG 597.Los posibles elementos de verificación son los siguientes: | ||||
Intrínseco Eerror | Fuerza Stablabilidad | Iinterrelación | El Iinfluencia de Aalternando Aalternando Mmagnético Fcampo | Multicine Osalida Cconsistencia |
Aajustable Rángel | Repetibilidad de la medición | Dgrado de Ssimetría | Potencial Ddiferencia entre el Tterminales del Same Name | Corto plazo Stablabilidad Variación |
Ajuste de finura | El Mmagnético Fcampo de la Ddispositivo | Phase Ssecuencia | Mvigilando Iindicación Eerror | Variación WYo delgado Ccalibración Cciclo |
Carga Eefecto | Forma de onda Distorsión |
☆ Calibrar Smonofásico / Ttrifásico Pflor Sfuente / Méter |
• Adecuado para calibrar fuentes estándar de energía monofásica/trifásica y medidores de potencia de Clase 0,02 e inferiores (con fuente de energía estable). |
1. Resumen
TD3810 es un sistema de prueba integral dedicado a la evaluación in situ del dispositivo de verificación de medidores de electricidad de CA.La integración funcional del instrumento es extremadamente alta y un conjunto de equipos puede completar los elementos de verificación especificados por JJG 597 (las pruebas de aislamiento y voltaje requieren la cooperación de equipos de seguridad).No sólo es adecuado para evaluar el dispositivo estándar de energía trifásico, sino que también se utiliza como medidor de estándar de energía de alto grado.
2. Características
• Precisión potencia/potencia 0.01,0.02 opcional.
• Rango de medición de voltaje: 6 V ~528 V (personalizado para un rango más amplio).
• Rango de medición actual: 0,2 mA ~ 120 A.
• Frecuencia de onda basal: 45 Hz ~65 Hz (opcional 400 Hz).
• La corriente es ingresada por un par de postes terminales sin cambiar el cambio.
• Incertidumbre en la medición de fase hasta 0,003° (clase 0)..01
• El voltaje y la corriente respaldan el cambio de rango totalmente automático.
• Tanto el voltaje como la corriente admiten de 2 a 127 mediciones de armónicos.
• Tiene la función de realizar un análisis estadístico integral de la cantidad de electricidad medida.
• Admite la visualización gráfica del mapa de foras, el mapa de espectro y el mapa de tendencias.
• Con la función de entrada/salida de pulso de potencia estándar.
• En el estado límite, el instrumento no sufre daños y el valor es exacto.
• Soporte para temperatura y humedad, campo magnético, error de sincronización diaria y otras funciones de medición
• Ricas interfaces de comunicación: USB, RS232, LAN.
• Con pantalla táctil LCD de gran tamaño.
3. Aplicaciones
☆ Evaluación de Smonofásico / Ttrifásico Energia Mverificación del medidor Dispositivo | ||||
• Evaluación in situ del dispositivo de verificación de medidores de energía eléctrica monofásicos y del medidor de electricidad estándar monofásico con clase 0,02 y menos que cumplen con la instrucción R46 • El dispositivo de energía eléctrica se puede evaluar según la normativa JJG 597.Los posibles elementos de verificación son los siguientes: | ||||
Intrínseco Eerror | Fuerza Stablabilidad | Iinterrelación | El Iinfluencia de Aalternando Aalternando Mmagnético Fcampo | Multicine Osalida Cconsistencia |
Aajustable Rángel | Repetibilidad de la medición | Dgrado de Ssimetría | Potencial Ddiferencia entre el Tterminales del Same Name | Corto plazo Stablabilidad Variación |
Ajuste de finura | El Mmagnético Fcampo de la Ddispositivo | Phase Ssecuencia | Mvigilando Iindicación Eerror | Variación WYo delgado Ccalibración Cciclo |
Carga Eefecto | Forma de onda Distorsión |
☆ Calibrar Smonofásico / Ttrifásico Pflor Sfuente / Méter |
• Adecuado para calibrar fuentes estándar de energía monofásica/trifásica y medidores de potencia de Clase 0,02 e inferiores (con fuente de energía estable). |
4. Características
☆ Frente Panel de la Iinstrumento | |
S/N | Función |
Asa incorporada, es decir, que no ocupa espacio y es conveniente para que los usuarios transporten instrumentos. | |

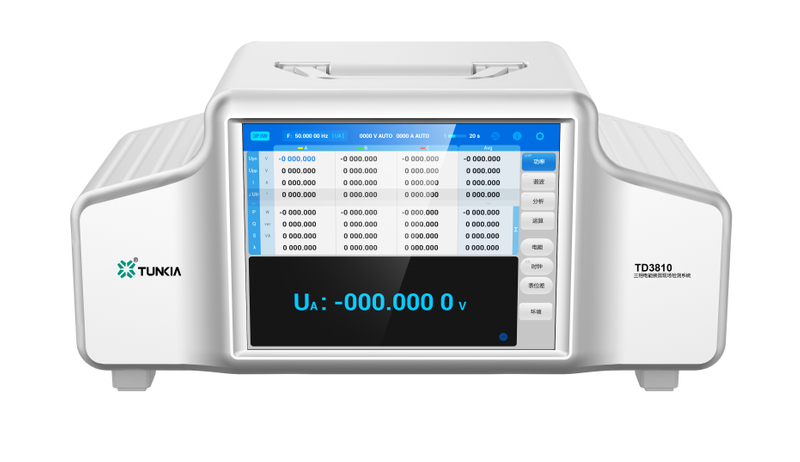

Pantalla táctil LCD a color de 10,4 pulgadas, pantalla intuitiva multipotencia, operación de pantalla completamente táctil, operación más conveniente. | |
El pie plegable puede elevar el instrumento unos 15° para un funcionamiento y una vista de lectura óptimos. |
☆ Trasero Panel de la Iinstrumento | |
S/N | Función |
Terminal de conexión rápida de corriente trifásica: el cableado primario puede alcanzar un amplio rango de medición de corriente de 0,2 mA ~120 A. | |
Terminal de voltaje trifásico: el cableado primario puede lograr una medición de voltaje de 6 V ~ 528 V. | |
Rica interfaz de comunicación: incluye RS232, USB, LAN, fácil para los usuarios configurar un sistema de prueba automático. | |
Tierra de la carcasa: asegúrese de que la tierra de la carcasa esté conectada a tierra de manera confiable antes de su uso. | |
Interfaz de alimentación: interfaz de entrada de alimentación de 220 V CA con interruptor y tubo de seguridad. | |
Terminal de entrada de pulsos: de izquierda a derecha, pulso fotoeléctrico, pulso de energía eléctrica, señal síncrona y pulso de reloj PPS. | |
Terminal de salida de pulsos: de izquierda a derecha está el pulso de energía eléctrica FL/FH, Señal síncrona, pulso de reloj PPS 2. | |
Medición de diferencia de epítopo/campo magnético: se utiliza para medir el campo magnético en el sensor de campo magnético 3 D;en el sensor de diferencia de epítopo, puede medir la diferencia de potencial entre los mismos terminales de voltaje de fase del dispositivo de epítopo múltiple. | |
Medición de temperatura y humedad: el sensor de temperatura y humedad se utiliza para medir la temperatura y humedad del sitio. |
5. Características funcionales
☆ Widea Rángel De cactual Mmedición |
|
☆ Alto Rconfiabilidad de la Iinstrumento |
• Existe un completo aislamiento eléctrico entre los circuitos de medición de tensión y corriente;en el estado límite (500 V, 100 A), no dañará el instrumento y puede garantizar el valor exacto. |
☆ Facil de Usí On-sitio | |
El peso principal del instrumento es de 9,9 kg y está equipado con una caja de instrumentos con varilla de tracción especial, que puede colocar el host, el cable de prueba y la computadora portátil en él, y el transporte es muy conveniente.El portátil está equipado con un software especial que cumple con los requisitos de JJG 597, que puede completar automáticamente el análisis de errores, el registro de datos, la exportación o la impresión del certificado del dispositivo en el sitio. |
☆ Integral Aanálisis de CA Fuerza | |
S/N | Función |
El canal de medición tiene la función de osciloscopio, que puede mostrar la forma de onda de la potencia medida en tiempo real. | |
Mida con precisión la fase entre el voltaje y la corriente de cada fase y muéstrelo intuitivamente en forma de diagrama fasorial. | |
Calcule la distorsión armónica de THD/T (armónica relativa a la onda completa) y THD/F (armónica relativa a la onda base). | |
La amplitud (RMS), el contenido (%) y la fase del segundo ~ 127 armónico de cada voltaje o corriente de fase se pueden analizar en tiempo real, y la frecuencia de medición de la onda base es de 45 Hz ~ 65 Hz o 45 Hz ~ 400 Hz opcional. ; Se utiliza para comprobar si el contenido armónico y la fase de la salida de forma de onda compleja del dispositivo R46 cumplen con los requisitos del procedimiento. | |
Muestre el espectro de frecuencia de cada armónico directamente en forma de gráfico de barras (100%). |
☆ Armónico Pflor / Eeléctrico Pflor Mmedición | |
S/N | Función |
Puede elegir onda completa, onda base, armónico único, sección armónica para medir potencia y energía eléctrica. | |
Se puede medir según potencia activa, potencia reactiva y potencia aparente. | |
La sección armónica se puede configurar para medir potencia o energía eléctrica. |
☆ Datos Sestadístico Aanálisis Función | |
S/N | Función |
Análisis estadístico de datos: calcule la clase máxima (Max), mínima (Min), pico-pico (PP), media (Avg), varianza estándar (S.dev). | |
Prueba de estabilidad de potencia: durante el ciclo de prueba, dibuje la curva de cambio de potencia a lo largo del tiempo en tiempo real. | |
Histograma de distribución normal: muestra la distribución de la cantidad de energía contada durante el período de prueba. | |
Prueba de estabilidad de potencia: la estabilidad de potencia de salida del dispositivo de energía eléctrica inspeccionado se puede calcular automáticamente de acuerdo con el algoritmo de JJG 597-2005 'Regulaciones de verificación para dispositivos de verificación de medidores de electricidad de CA'. |
☆ El 'Potential Ddiferencia Bentre el Same Name Bbotones' del Mmidiendo Ddispositivo |
• Voltímetro de CA de señal pequeña incorporado, puede medir la 'diferencia de potencial entre los botones del mismo nombre' del dispositivo. • El terminal de entrada puede soportar continuamente un voltaje de 250 V para evitar un acceso incorrecto a 220 V, y el alto voltaje causa daños al voltímetro interno. |
☆ El 'Daily Timagen Eerror' del Mmedición Ddispositivo |
• Función de entrada/salida de segundo pulso estándar incorporada, incertidumbre de medición anual (k=2): 510-8 • Se puede evaluar el error de sincronización diario del dispositivo. |
☆ Mida el 'Mmagnético Fcampo de la Ddispositivo' y el Emedio ambiente |
• El medidor de intensidad magnética 3D incorporado para medir señales magnéticas débiles tiene un mejor rendimiento que el normal;No es necesario que la sonda triaxial encuentre el campo magnético máximo, lo que mejora en gran medida la eficiencia de detección. • La función incorporada de medición de temperatura y humedad ambiental puede reducir la cantidad de equipos que los usuarios transportan al sitio y también ahorrar la inversión inicial. |
☆ rico Ccomunicación Iinterfaz y Sespecial Test Ssoftware |
• El panel trasero del instrumento está equipado con RS232, USB, LAN y otras interfaces de comunicación ricas para facilitar el establecimiento del sistema de prueba automático. |
4. Características
☆ Frente Panel de la Iinstrumento | |
S/N | Función |
Asa incorporada, es decir, que no ocupa espacio y es conveniente para que los usuarios transporten instrumentos. | |
Pantalla táctil LCD a color de 10,4 pulgadas, pantalla intuitiva multipotencia, operación de pantalla completamente táctil, operación más conveniente. | |
El pie plegable puede elevar el instrumento unos 15° para un funcionamiento y una vista de lectura óptimos. |
☆ Trasero Panel de la Iinstrumento | |
S/N | Función |
Terminal de conexión rápida de corriente trifásica: el cableado primario puede alcanzar un amplio rango de medición de corriente de 0,2 mA ~120 A. | |
Terminal de voltaje trifásico: el cableado primario puede lograr una medición de voltaje de 6 V ~ 528 V. | |
Rica interfaz de comunicación: incluye RS232, USB, LAN, fácil para los usuarios configurar un sistema de prueba automático. | |
Tierra de la carcasa: asegúrese de que la tierra de la carcasa esté conectada a tierra de manera confiable antes de su uso. | |
Interfaz de alimentación: interfaz de entrada de alimentación de 220 V CA con interruptor y tubo de seguridad. | |
Terminal de entrada de pulsos: de izquierda a derecha, pulso fotoeléctrico, pulso de energía eléctrica, señal síncrona y pulso de reloj PPS. | |
Terminal de salida de pulsos: de izquierda a derecha está el pulso de energía eléctrica FL/FH, Señal síncrona, pulso de reloj PPS 2. | |
Medición de diferencia de epítopo/campo magnético: se utiliza para medir el campo magnético en el sensor de campo magnético 3 D;en el sensor de diferencia de epítopo, puede medir la diferencia de potencial entre los mismos terminales de voltaje de fase del dispositivo de epítopo múltiple. | |
Medición de temperatura y humedad: el sensor de temperatura y humedad se utiliza para medir la temperatura y humedad del sitio. |
5. Características funcionales
☆ Widea Rángel De cactual Mmedición |
|
☆ Alto Rconfiabilidad de la Iinstrumento |
• Existe un completo aislamiento eléctrico entre los circuitos de medición de tensión y corriente;en el estado límite (500 V, 100 A), no dañará el instrumento y puede garantizar el valor exacto. |
☆ Facil de Usí On-sitio | |
El peso principal del instrumento es de 9,9 kg y está equipado con una caja de instrumentos con varilla de tracción especial, que puede colocar el host, el cable de prueba y la computadora portátil en él, y el transporte es muy conveniente.El portátil está equipado con un software especial que cumple con los requisitos de JJG 597, que puede completar automáticamente el análisis de errores, el registro de datos, la exportación o la impresión del certificado del dispositivo en el sitio. |
☆ Integral Aanálisis de CA Fuerza | |
S/N | Función |
El canal de medición tiene la función de osciloscopio, que puede mostrar la forma de onda de la potencia medida en tiempo real. | |
Mida con precisión la fase entre el voltaje y la corriente de cada fase y muéstrelo intuitivamente en forma de diagrama fasorial. | |
Calcule la distorsión armónica de THD/T (armónica relativa a la onda completa) y THD/F (armónica relativa a la onda base). | |
La amplitud (RMS), el contenido (%) y la fase del segundo ~ 127 armónico de cada voltaje o corriente de fase se pueden analizar en tiempo real, y la frecuencia de medición de la onda base es de 45 Hz ~ 65 Hz o 45 Hz ~ 400 Hz opcional. ; Se utiliza para comprobar si el contenido armónico y la fase de la salida de forma de onda compleja del dispositivo R46 cumplen con los requisitos del procedimiento. | |
Muestre el espectro de frecuencia de cada armónico directamente en forma de gráfico de barras (100%). |
☆ Armónico Pflor / Eeléctrico Pflor Mmedición | |
S/N | Función |
Puede elegir onda completa, onda base, armónico único, sección armónica para medir potencia y energía eléctrica. | |
Se puede medir según potencia activa, potencia reactiva y potencia aparente. | |
La sección armónica se puede configurar para medir potencia o energía eléctrica. |
☆ Datos Sestadístico Aanálisis Función | |
S/N | Función |
Análisis estadístico de datos: calcule la clase máxima (Max), mínima (Min), pico-pico (PP), media (Avg), varianza estándar (S.dev). | |
Prueba de estabilidad de potencia: durante el ciclo de prueba, dibuje la curva de cambio de potencia a lo largo del tiempo en tiempo real. | |
Histograma de distribución normal: muestra la distribución de la cantidad de energía contada durante el período de prueba. | |
Prueba de estabilidad de potencia: la estabilidad de potencia de salida del dispositivo de energía eléctrica inspeccionado se puede calcular automáticamente de acuerdo con el algoritmo de JJG 597-2005 'Regulaciones de verificación para dispositivos de verificación de medidores de electricidad de CA'. |
☆ El 'Potential Ddiferencia Bentre el Same Name Bbotones' del Mmidiendo Ddispositivo |
• Voltímetro de CA de señal pequeña incorporado, puede medir la 'diferencia de potencial entre los botones del mismo nombre' del dispositivo. • El terminal de entrada puede soportar continuamente un voltaje de 250 V para evitar un acceso incorrecto a 220 V, y el alto voltaje causa daños al voltímetro interno. |
☆ El 'Daily Timagen Eerror' del Mmedición Ddispositivo |
• Función de entrada/salida de segundo pulso estándar incorporada, incertidumbre de medición anual (k=2): 510-8 • Se puede evaluar el error de sincronización diario del dispositivo. |
☆ Mida el 'Mmagnético Fcampo de la Ddispositivo' y el Emedio ambiente |
• El medidor de intensidad magnética 3D incorporado para medir señales magnéticas débiles tiene un mejor rendimiento que el normal;No es necesario que la sonda triaxial encuentre el campo magnético máximo, lo que mejora en gran medida la eficiencia de detección. • La función incorporada de medición de temperatura y humedad ambiental puede reducir la cantidad de equipos que los usuarios transportan al sitio y también ahorrar la inversión inicial. |
☆ rico Ccomunicación Iinterfaz y Sespecial Test Ssoftware |
• El panel trasero del instrumento está equipado con RS232, USB, LAN y otras interfaces de comunicación ricas para facilitar el establecimiento del sistema de prueba automático. |
6. Especificaciones técnicas
6.1 Medición de tensión trifásica
Rángel | Rresolviendo Pflor | Medición Uincertidumbre (k = 2) (ppm*RD + ppm*RG)[1] | Temperatura Ceficiente @ (15~30) °C (ppm*RD+ppm *RG ) /°C | ||
Clase 0.02 | Clase 0.01 | Clase 0.02 | Clase 0.01 | ||
60 voltios | 10 µV | 60 + 40 | 30 + 20 | 0,5 + 0,5 | 0,25 + 0,25 |
120 voltios | 0,1mV | 60 + 40 | 30 + 20 | 0,5 + 0,5 | 0,25 + 0,25 |
240 voltios | 0,1mV | 60 + 40 | 30 + 20 | 0,5 + 0,5 | 0,25 + 0,25 |
480 voltios | 0,1mV | 60 + 40 | 30 + 20 | 0,5 + 0,5 | 0,25 + 0,25 |
Nota {1]: RD es el valor leído y RG es el valor del rango, lo mismo a continuación. |
• Rango de medición: 6 V ~ 528 V (un rango más amplio admite personalización), pantalla de 7 bits, cambio de rango manual/automático
6.2 Medición de corriente trifásica
Cmuchacha 0.01 Sespecificación | |||||
Rángel | Rresolviendo Pflor | Medición UIncertidumbre a diferentes frecuencias (Hz) (k = 2) (ppm*RD + ppm*RG) | Temperatura Ceficiente @ (15~30) °C (ppm*RD+ppm *RG) /°C | ||
45≤F≤65 | 65 < F ≤ 200 | 200 < F ≤ 400 | |||
5 mA | 1 nA | 120 + 80 | 240 + 160 | 480 + 320 | 5 + 5 |
10 mA | 10 na | 60 + 40 | 120 + 80 | 240 + 160 | 3 + 3 |
20 mA | 10 na | 60 + 40 | 120 + 80 | 240 + 160 | 0,75 + 0,75 |
50 mA | 10 na | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
100 mA | 0,1 µA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
200 mA | 0,1 µA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
500 mA | 0,1 µA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
1 un | 1 µA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
2A | 1 µA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
5A | 1 µA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
10 A | 10 µA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
20 A | 10 µA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
50 A | 10 µA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
100 A | 100 μA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
• Rango de medición: 0,2 mA ~ 120 A, pantalla de 7 bits, cambio de rango manual/automático
Cmuchacha 0.02 Sespecificación | |||||
Rángel | Rresolviendo Pflor | Medición UIncertidumbre a diferentes frecuencias (Hz) (k = 2) (ppm*RD + ppm*RG) | Temperatura Ceficiente @ (15~30)°C (ppm*RD+ppm *RG) /°C | ||
45≤F≤65 | 65 < F ≤ 200 | 200 < F ≤ 400 | |||
5 mA | 1 nA | 240 + 160 | 480 + 320 | 1000 + 600 | 10 + 10 |
10 mA | 10 na | 120 + 80 | 240 + 160 | 480 + 320 | 5 + 5 |
20 mA | 10 na | 120 + 80 | 240 + 160 | 480 + 320 | 1,25 + 1,25 |
50 mA | 10 na | 60 + 40 | 120 + 80 | 240 + 160 | 0,5 + 0,5 |
100 mA | 0,1 µA | 60 + 40 | 120 + 80 | 240 + 160 | 0,5 + 0,5 |
200 mA | 0,1 µA | 60 + 40 | 120 + 80 | 240 + 160 | 0,5 + 0,5 |
500 mA | 0,1 µA | 60 + 40 | 120 + 80 | 240 + 160 | 0,5 + 0,5 |
1 un | 1 µA | 60 + 40 | 120 + 80 | 240 + 160 | 0,5 + 0,5 |
2A | 1 µA | 60 + 40 | 120 + 80 | 240 + 160 | 0,5 + 0,5 |
5A | 1 µA | 60 + 40 | 120 + 80 | 240 + 160 | 0,5 + 0,5 |
10 A | 10 µA | 60 + 40 | 120 + 80 | 240 + 160 | 0,5 + 0,5 |
20 A | 10 µA | 60 + 40 | 120 + 80 | 240 + 160 | 0,5 + 0,5 |
50 A | 10 µA | 60 + 40 | 120 + 80 | 240 + 160 | 0,5 + 0,5 |
100 A | 100 μA | 60 + 40 | 120 + 80 | 240 + 160 | 0,5 + 0,5 |
• Rango de medición: 0,2 mA ~ 120 A, pantalla de 7 bits, cambio de rango manual/automático
6.3 Medición de frecuencia/fase
Cmuchacha 0.01 Sespecificación | ||||
Tipo de Mmedición | TD3810 | TD3810-R | ||
Frecuencia | rango de medición | 45 Hz ~ 65 Hz | 45 Hz ~ 400 Hz | |
Resolución mínima | 0.000 01Hz | 0.000 01Hz | ||
Incertidumbre de medición (k=2) | 0,005%*RD | 0,005%*RD | ||
Posición de fase | rango de medición | 0~360°(I ≥ 50mA ) | 0~360°(I ≥ 50mA ) | |
Resolución mínima | 0.000 1° | 0.000 1° | ||
Incertidumbre de medición (k=2) | 45 Hz ≤ F ≤ 65 Hz | 0,003° | 0,003° | |
65 Hz < F ≤ 200 Hz | —— | 0,01° | ||
200 Hz < F ≤ 400 Hz | —— | 0,02° | ||
Cmuchacha 0.02 Sespecificación | ||||
Tipo de Mmedición | TD3810 | TD3810-R | ||
Frecuencia | rango de medición | 45 Hz ~ 65 Hz | 45 Hz ~ 400 Hz | |
Resolución mínima | 0.000 01Hz | 0.000 01Hz | ||
Incertidumbre de medición (k=2) | 0,005%*RD | 0,005%*RD | ||
Posición de fase | rango de medición | 0~360°(I ≥ 50mA ) | 0~360°(I ≥ 50mA ) | |
Resolución mínima | 0.000 1° | 0.000 1° | ||
Incertidumbre de medición (k=2) | 45 Hz ≤ F ≤ 65 Hz | 0,006° | 0,006° | |
65 Hz < F ≤ 200 Hz | —— | 0,02° | ||
200 Hz < F ≤ 400 Hz | —— | 0,04° |
6.4 Medición de potencia/energía eléctrica
Cmuchacha 0.02 Sespecificación | |||||
VRango de voltaje | Crango actual | Pflor Factor | Incertidumbre de medición a diferentes frecuencias (Hz) (k=2) | ||
45≤F≤65 | 65 < F ≤ 200 | 200 < F ≤ 400 | |||
30 V ≤ U ≤ 480 V | 50 mA ≤ Yo ≤120 A | 0.5L~1~0.5C | 0,01%*RD | 0,02%*RD | 0,04%*RD |
10 mA ≤ Yo < 50 mA | 1 | 0,01%*RD | 0,03%*RD | 0,08%*RD | |
0.5L~1~0.5C | 0,02%*RD | ||||
3 mA ≤ Yo < 10 mA | 1 | 0,02%*RD | - | - | |
0.5L~1~0.5C | 0,04%*RD | - | - | ||
0,2 mA ≤ Yo < 3 mA | 1 | 0,02%*RD×3mA/I | - | - | |
Cmuchacha 0.05 Sespecificación | |||||
VRango de voltaje | Cactual Rángel | Pflor Factor | Medición UIncertidumbre a diferentes frecuencias (Hz) (k=2) | ||
45≤F≤65 | 65 < F ≤ 200 | 200 < F ≤ 400 | |||
30 V ≤ U ≤ 480 V | 50 mA ≤ Yo ≤120 A | 0.5L~1~0.5C | 0,02%*RD | 0,04%*RD | 0,08%*RD |
10 mA ≤ Yo < 50 mA | 1 | 0,02%*RD | 0,06%*RD | 0,16%*RD | |
0.5L~1~0.5C | 0,04%*RD | ||||
3 mA ≤ Yo < 10 mA | 1 | 0,04%*RD | - | - | |
0.5L~1~0.5C | 0,08%*RD | - | - | ||
0,2 mA ≤ Yo < 3 mA | 1 | 0,04%*RD×3mA/I | - | - |
• Rango de medición de potencia/energía eléctrica: la combinación de rango de voltaje de CA y rango de flujo de CA
• Rango de medición del factor de potencia: -1.000 000... 0.000 000... 1.000 000
• Salida de impulsos de energía eléctrica estándar: el valor de rango completo de alta frecuencia corresponde a 60 kHz, el valor de rango completo de baja frecuencia corresponde a 6 Hz
• Entrada de impulsos de energía eléctrica estándar: frecuencia 200 kHz, voltaje: 0... 3 V... 24 V
6.5 Otras funciones de medición
Dispositivo Mmagnético Fcampo Mmedición | Rángel | Se muestran 100 μ T, 1 mT y 5 bits. |
Medición Uincertidumbre (k=2) | 0,5% | |
Ptúnica | Sonda de detección de campo magnético tridimensional | |
Rmarcas | Medir la posición del medidor del dispositivo de verificación de medidores de energía eléctrica. | |
Objeto Ddiferencia Mmedición | Rángel | 5 mV, 50 mV, 500 mV, 5 V |
Medición Uincertidumbre (k=2) | 0,2 mV | |
Rmarcas | Puede soportar 250 V. | |
Reloj Mmedición | Función | Salida de segundo pulso estándar PPS, medición |
Medición Uincertidumbre (k=2) | 5×10-8 |
7. Información de pedido
8. Especificaciones técnicas generales
Voltaje de la fuente de alimentación | CA (220 ± 22) V, (50 ± 2) Hz |
Mmáximo Pflor Disipación | 80VA |
Precalentar Tyo me | 30 minutos |
Temperatura Prendimiento | Temperatura de funcionamiento: 5°C~45°C Temperatura de almacenamiento: -10°C~55°C |
Humedad Prendimiento | Humedad de trabajo: <80 % a 30 °C, <70 % a 40 °C y <40 % a 50 °C Humedad de almacenamiento: (20%~80%) R·H, sin condensación |
Altitud | < 3000m |
Instrumento Qcalidad | Alrededor de 9,9 kilogramos |
Ccomunicación Iinterfaz | RS232, USB, LAN |
Ddimensión | 450 mm (ancho) ×215 mm (profundidad) ×220 mm (alto) (excluyendo mango) |
9. Lista de accesorios
S/N | Pimagen | Name | Sespecificaciones | Qcantidad | Rmarcas |
1 | Cables de prueba de combinación de voltaje | 3m/1,6mm2/ Φ 4- Φ 4 pistola | Amarillo, verde, rojo y negro. Cada 1 raíz | Accesorios estandar | |
2 | Prueba de corriente 10A | 3m/2,1mm2/ Φ 4- Φ 4 pistola | Uno para cada raíz, amarillo, verde y rojo. Negro 3 raíz | Accesorios estandar | |
3 | Cable de prueba de enchufe rápido actual | 1,5 m/25mm2/ Φ 12 inserte el cable de prueba de enchufe rápido MC | Uno para cada raíz, amarillo, verde y rojo. Negro 3 raíz | Accesorios estandar | |
4 | Línea de señal de pulso de energía eléctrica. | 1,5 m/BNC macho cabeza-pinza cocodrilo dos líneas | una raíz | Accesorios estandar | |
5 | Cable de prueba de señal | 1,5 m / cabezal BNC-cabezal BNC | una raíz | Accesorios estandar | |
6 | Sonda de detección de campo magnético de tres ejes | —— | una raíz | Accesorios estandar | |
7 | Diferencia de epítopo, línea de prueba. | Pinza de cocodrilo con cabeza de rammo de 10 núcleos | una raíz | Accesorios estandar | |
8 | Sonda sensora de temperatura y humedad. | —— | Uno | Accesorios estandar | |
9 | Tarjeta U disco | Contiene software de prueba especial | Un conjunto | Accesorios estandar | |
10 | Línea de USB a RS232 | Asiento para padres de 1,8 m / DB9 | una raíz | Accesorios estandar | |
11 | Tapón de reducción de diámetro | Conector MC | rojo 6 | Accesorios estandar | |
12 | Línea eléctrica | CA 220 V, 10 A. | una raíz | Accesorios estandar | |
13 | Fusible de vidrio | F3A 、 250V | Tres | Accesorios estandar | |
14 | Caja de instrumentos portátil | Resistencia impermeable, sísmica y antiestática. | Uno | Accesorios estandar |
6. Especificaciones técnicas
6.1 Medición de tensión trifásica
Rángel | Rresolviendo Pflor | Medición Uincertidumbre (k = 2) (ppm*RD + ppm*RG)[1] | Temperatura Ceficiente @ (15~30) °C (ppm*RD+ppm *RG ) /°C | ||
Clase 0.02 | Clase 0.01 | Clase 0.02 | Clase 0.01 | ||
60 voltios | 10 µV | 60 + 40 | 30 + 20 | 0,5 + 0,5 | 0,25 + 0,25 |
120 voltios | 0,1mV | 60 + 40 | 30 + 20 | 0,5 + 0,5 | 0,25 + 0,25 |
240 voltios | 0,1mV | 60 + 40 | 30 + 20 | 0,5 + 0,5 | 0,25 + 0,25 |
480 voltios | 0,1mV | 60 + 40 | 30 + 20 | 0,5 + 0,5 | 0,25 + 0,25 |
Nota {1]: RD es el valor leído y RG es el valor del rango, lo mismo a continuación. |
• Rango de medición: 6 V ~ 528 V (un rango más amplio admite personalización), pantalla de 7 bits, cambio de rango manual/automático
6.2 Medición de corriente trifásica
Cmuchacha 0.01 Sespecificación | |||||
Rángel | Rresolviendo Pflor | Medición UIncertidumbre a diferentes frecuencias (Hz) (k = 2) (ppm*RD + ppm*RG) | Temperatura Ceficiente @ (15~30) °C (ppm*RD+ppm *RG) /°C | ||
45≤F≤65 | 65 < F ≤ 200 | 200 < F ≤ 400 | |||
5 mA | 1 nA | 120 + 80 | 240 + 160 | 480 + 320 | 5 + 5 |
10 mA | 10 na | 60 + 40 | 120 + 80 | 240 + 160 | 3 + 3 |
20 mA | 10 na | 60 + 40 | 120 + 80 | 240 + 160 | 0,75 + 0,75 |
50 mA | 10 na | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
100 mA | 0,1 µA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
200 mA | 0,1 µA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
500 mA | 0,1 µA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
1 un | 1 µA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
2A | 1 µA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
5A | 1 µA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
10 A | 10 µA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
20 A | 10 µA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
50 A | 10 µA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
100 A | 100 μA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
• Rango de medición: 0,2 mA ~ 120 A, pantalla de 7 bits, cambio de rango manual/automático
Cmuchacha 0.02 Sespecificación | |||||
Rángel | Rresolviendo Pflor | Medición UIncertidumbre a diferentes frecuencias (Hz) (k = 2) (ppm*RD + ppm*RG) | Temperatura Ceficiente @ (15~30)°C (ppm*RD+ppm *RG) /°C | ||
45≤F≤65 | 65 < F ≤ 200 | 200 < F ≤ 400 | |||
5 mA | 1 nA | 240 + 160 | 480 + 320 | 1000 + 600 | 10 + 10 |
10 mA | 10 na | 120 + 80 | 240 + 160 | 480 + 320 | 5 + 5 |
20 mA | 10 na | 120 + 80 | 240 + 160 | 480 + 320 | 1,25 + 1,25 |
50 mA | 10 na | 60 + 40 | 120 + 80 | 240 + 160 | 0,5 + 0,5 |
100 mA | 0,1 µA | 60 + 40 | 120 + 80 | 240 + 160 | 0,5 + 0,5 |
200 mA | 0,1 µA | 60 + 40 | 120 + 80 | 240 + 160 | 0,5 + 0,5 |
500 mA | 0,1 µA | 60 + 40 | 120 + 80 | 240 + 160 | 0,5 + 0,5 |
1 un | 1 µA | 60 + 40 | 120 + 80 | 240 + 160 | 0,5 + 0,5 |
2A | 1 µA | 60 + 40 | 120 + 80 | 240 + 160 | 0,5 + 0,5 |
5A | 1 µA | 60 + 40 | 120 + 80 | 240 + 160 | 0,5 + 0,5 |
10 A | 10 µA | 60 + 40 | 120 + 80 | 240 + 160 | 0,5 + 0,5 |
20 A | 10 µA | 60 + 40 | 120 + 80 | 240 + 160 | 0,5 + 0,5 |
50 A | 10 µA | 60 + 40 | 120 + 80 | 240 + 160 | 0,5 + 0,5 |
100 A | 100 μA | 60 + 40 | 120 + 80 | 240 + 160 | 0,5 + 0,5 |
• Rango de medición: 0,2 mA ~ 120 A, pantalla de 7 bits, cambio de rango manual/automático
6.3 Medición de frecuencia/fase
Cmuchacha 0.01 Sespecificación | ||||
Tipo de Mmedición | TD3810 | TD3810-R | ||
Frecuencia | rango de medición | 45 Hz ~ 65 Hz | 45 Hz ~ 400 Hz | |
Resolución mínima | 0.000 01Hz | 0.000 01Hz | ||
Incertidumbre de medición (k=2) | 0,005%*RD | 0,005%*RD | ||
Posición de fase | rango de medición | 0~360°(I ≥ 50mA ) | 0~360°(I ≥ 50mA ) | |
Resolución mínima | 0.000 1° | 0.000 1° | ||
Incertidumbre de medición (k=2) | 45 Hz ≤ F ≤ 65 Hz | 0,003° | 0,003° | |
65 Hz < F ≤ 200 Hz | —— | 0,01° | ||
200 Hz < F ≤ 400 Hz | —— | 0,02° | ||
Cmuchacha 0.02 Sespecificación | ||||
Tipo de Mmedición | TD3810 | TD3810-R | ||
Frecuencia | rango de medición | 45 Hz ~ 65 Hz | 45 Hz ~ 400 Hz | |
Resolución mínima | 0.000 01Hz | 0.000 01Hz | ||
Incertidumbre de medición (k=2) | 0,005%*RD | 0,005%*RD | ||
Posición de fase | rango de medición | 0~360°(I ≥ 50mA ) | 0~360°(I ≥ 50mA ) | |
Resolución mínima | 0.000 1° | 0.000 1° | ||
Incertidumbre de medición (k=2) | 45 Hz ≤ F ≤ 65 Hz | 0,006° | 0,006° | |
65 Hz < F ≤ 200 Hz | —— | 0,02° | ||
200 Hz < F ≤ 400 Hz | —— | 0,04° |
6.4 Medición de potencia/energía eléctrica
Cmuchacha 0.02 Sespecificación | |||||
VRango de voltaje | Crango actual | Pflor Factor | Incertidumbre de medición a diferentes frecuencias (Hz) (k=2) | ||
45≤F≤65 | 65 < F ≤ 200 | 200 < F ≤ 400 | |||
30 V ≤ U ≤ 480 V | 50 mA ≤ Yo ≤120 A | 0.5L~1~0.5C | 0,01%*RD | 0,02%*RD | 0,04%*RD |
10 mA ≤ Yo < 50 mA | 1 | 0,01%*RD | 0,03%*RD | 0,08%*RD | |
0.5L~1~0.5C | 0,02%*RD | ||||
3 mA ≤ Yo < 10 mA | 1 | 0,02%*RD | - | - | |
0.5L~1~0.5C | 0,04%*RD | - | - | ||
0,2 mA ≤ Yo < 3 mA | 1 | 0,02%*RD×3mA/I | - | - | |
Cmuchacha 0.05 Sespecificación | |||||
VRango de voltaje | Cactual Rángel | Pflor Factor | Medición UIncertidumbre a diferentes frecuencias (Hz) (k=2) | ||
45≤F≤65 | 65 < F ≤ 200 | 200 < F ≤ 400 | |||
30 V ≤ U ≤ 480 V | 50 mA ≤ Yo ≤120 A | 0.5L~1~0.5C | 0,02%*RD | 0,04%*RD | 0,08%*RD |
10 mA ≤ Yo < 50 mA | 1 | 0,02%*RD | 0,06%*RD | 0,16%*RD | |
0.5L~1~0.5C | 0,04%*RD | ||||
3 mA ≤ Yo < 10 mA | 1 | 0,04%*RD | - | - | |
0.5L~1~0.5C | 0,08%*RD | - | - | ||
0,2 mA ≤ Yo < 3 mA | 1 | 0,04%*RD×3mA/I | - | - |
• Rango de medición de potencia/energía eléctrica: la combinación de rango de voltaje de CA y rango de flujo de CA
• Rango de medición del factor de potencia: -1.000 000... 0.000 000... 1.000 000
• Salida de impulsos de energía eléctrica estándar: el valor de rango completo de alta frecuencia corresponde a 60 kHz, el valor de rango completo de baja frecuencia corresponde a 6 Hz
• Entrada de impulsos de energía eléctrica estándar: frecuencia 200 kHz, voltaje: 0... 3 V... 24 V
6.5 Otras funciones de medición
Dispositivo Mmagnético Fcampo Mmedición | Rángel | Se muestran 100 μ T, 1 mT y 5 bits. |
Medición Uincertidumbre (k=2) | 0,5% | |
Ptúnica | Sonda de detección de campo magnético tridimensional | |
Rmarcas | Medir la posición del medidor del dispositivo de verificación de medidores de energía eléctrica. | |
Objeto Ddiferencia Mmedición | Rángel | 5 mV, 50 mV, 500 mV, 5 V |
Medición Uincertidumbre (k=2) | 0,2 mV | |
Rmarcas | Puede soportar 250 V. | |
Reloj Mmedición | Función | Salida de segundo pulso estándar PPS, medición |
Medición Uincertidumbre (k=2) | 5×10-8 |
7. Información de pedido
8. Especificaciones técnicas generales
Voltaje de la fuente de alimentación | CA (220 ± 22) V, (50 ± 2) Hz |
Mmáximo Pflor Disipación | 80VA |
Precalentar Tyo me | 30 minutos |
Temperatura Prendimiento | Temperatura de funcionamiento: 5°C~45°C Temperatura de almacenamiento: -10°C~55°C |
Humedad Prendimiento | Humedad de trabajo: <80 % a 30 °C, <70 % a 40 °C y <40 % a 50 °C Humedad de almacenamiento: (20%~80%) R·H, sin condensación |
Altitud | < 3000m |
Instrumento Qcalidad | Alrededor de 9,9 kilogramos |
Ccomunicación Iinterfaz | RS232, USB, LAN |
Ddimensión | 450 mm (ancho) ×215 mm (profundidad) ×220 mm (alto) (excluyendo mango) |
9. Lista de accesorios
S/N | Pimagen | Name | Sespecificaciones | Qcantidad | Rmarcas |
1 | Cables de prueba de combinación de voltaje | 3m/1,6mm2/ Φ 4- Φ 4 pistola | Amarillo, verde, rojo y negro. Cada 1 raíz | Accesorios estandar | |
2 | Prueba de corriente 10A | 3m/2,1mm2/ Φ 4- Φ 4 pistola | Uno para cada raíz, amarillo, verde y rojo. Negro 3 raíz | Accesorios estandar | |
3 | Cable de prueba de enchufe rápido actual | 1,5 m/25mm2/ Φ 12 inserte el cable de prueba de enchufe rápido MC | Uno para cada raíz, amarillo, verde y rojo. Negro 3 raíz | Accesorios estandar | |
4 | Línea de señal de pulso de energía eléctrica. | 1,5 m/BNC macho cabeza-pinza cocodrilo dos líneas | una raíz | Accesorios estandar | |
5 | Cable de prueba de señal | 1,5 m / cabezal BNC-cabezal BNC | una raíz | Accesorios estandar | |
6 | Sonda de detección de campo magnético de tres ejes | —— | una raíz | Accesorios estandar | |
7 | Diferencia de epítopo, línea de prueba. | Pinza de cocodrilo con cabeza de rammo de 10 núcleos | una raíz | Accesorios estandar | |
8 | Sonda sensora de temperatura y humedad. | —— | Uno | Accesorios estandar | |
9 | Tarjeta U disco | Contiene software de prueba especial | Un conjunto | Accesorios estandar | |
10 | Línea de USB a RS232 | Asiento para padres de 1,8 m / DB9 | una raíz | Accesorios estandar | |
11 | Tapón de reducción de diámetro | Conector MC | rojo 6 | Accesorios estandar | |
12 | Línea eléctrica | CA 220 V, 10 A. | una raíz | Accesorios estandar | |
13 | Fusible de vidrio | F3A 、 250V | Tres | Accesorios estandar | |
14 | Caja de instrumentos portátil | Resistencia impermeable, sísmica y antiestática. | Uno | Accesorios estandar |
