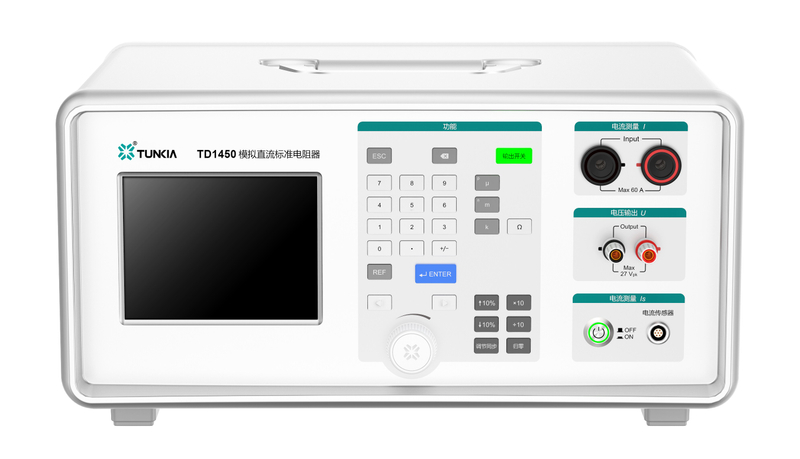

TD1450
TUNKIA
1. Resumen
TD1450 es un instrumento que simula con precisión Resistencia estándar CC o CA, y es adecuado para calibrar probadores de resistencia de bucle, corriente continua probadores de resistencia, probadores de resistencia a tierra y otros DC o AC instrumento de baja impedancia.El instrumento también es un amperímetro de buena precisión para medir una amplia gama de corrientes CC o CA.
2. Características
• Exactitud: Cmuchacha 0.02/ Cmuchacha 0.05
• Corriente máxima medición: 60 A (120A, 240A, 600A opcional).
• Simulación de resistencia CC: 1 μΩ ~ 200 Ω (relacionado con la especificación actual).
• Simulación de resistencia CA: 30 μΩ ~ 150 Ω (depende de la especificación actual).
• Ondulación de la corriente de entrada o medida armónica función.
• Visualización de la forma de onda de la corriente medida.
• análisis estadístico
• pantalla táctil LCD
• Software de pruebas de automatización especializado
3.Aplicación
4. Características
☆ Salida de resistencia analógica |
• Mayor precisión de medición con el método de cableado de cuatro hilos. • Autocalibración. |
☆ Amplia gama de medida actual |
• Medición de corriente continua: Un par de terminales rápidos Se puede utilizar para medir directamente. el C.A. y corriente continua en un amplio rango de 10 metros A ~ 60 A. • Conversión actual medición: El instrumento está equipado con a Interfaz de medición específica del sensor, que puede suministrar simultáneamente energía al sensor y medir su señal secundaria, y puede conectarse a un precisión sensor de corriente (como TH0550T) y ampliar el rango actual a 100 A, 200 A, 500A y más allá. Configurando la relación del sensor de corriente en el instrumento, la magnitud del primario actual del sensor medido se muestra directamente. |
☆ Múltiples métodos de salida |
• El instrumento tiene a 'punto fijo producción', a través del botón digital del panel de control o haga clic en la pantalla táctil, configure directamente el valor de salida requerido, el instrumento cambiará automáticamente a la mejor salida de rango. |
☆ Múltiples métodos de salida |
• Al calibrar un probador de resistencia, generalmente es necesario seleccionar el punto de calibración de acuerdo con la proporción de cada rango del medidor a verificar. • El usuario puede seleccionar fácilmente el punto de calibración del medidor inspeccionado a través del 'Botón de salida de porcentaje' en la consola de este instrumento o el 'Punto de verificación de porcentaje' en la pantalla táctil. |
• El área de operación está equipada con un 'codificador rotatorio' que aumenta o disminuye la salida girándolo en el sentido de las agujas del reloj o en el sentido contrario a las agujas del reloj. |
☆ Medición integral CA/CC |
• El instrumento admite CC o C.A. (opcional) modo de medición, frecuencia CA rango: 45 Hz ~ 65 Hz. • Al medir la corriente, el grado de distorsión y la ondulación se pueden medir de forma sincrónica.El ancho de banda máximo de medición de la ondulación de CC es de 1 kHz y la CA admite la medición de 2Dakota del Norte~32Dakota del Norte Armónicos |
☆ Caracterización de CC | |
| |
S/N | Función |
Sobrepaso actual: el La corriente máxima de prueba se muestra en el modo CC, lo cual es conveniente para calcular el exceso de corriente de trabajo.; | |
Visualización de forma de onda: Con la función de osciloscopio, la forma de onda de la corriente medida se puede mostrar en tiempo real. | |
Medición de ondulación: el instrumento Muestra directamente los resultados de la medición de ondulación en la pantalla, lo cual es conveniente para que los usuarios lo lean. |
☆ Caracterización de CA | |
S/N | Función |
Distorsión armónica: El instrumento calcula directamente dos tipos de distorsión armónica, THD/T (armónicos relativos a la onda completa) y THD/F (armónicos relativos a ondas fundamentales). | |
Datos armónicos: mostrar el amplitud (RMS), contenido (%) y fase de la 2Dakota del Norte~32Dakota del Norte Armónicos. | |
Componente CC: muestra el componente CC en la señal de corriente CA. | |
Visualización de forma de onda: Con función de visualización de forma de onda, La forma de onda de la corriente medida se puede mostrar en tiempo real.. |
☆ Análisis estadístico de datos de prueba. | |
S/N | Función |
Período de integración: El período de integración puede ser colocar en el rango de 0.5 s ~ 20 segundos (por defecto 1s), lo cual es conveniente para que los usuarios establezcan datos de muestreo de acuerdo con las necesidades reales; | |
Análisis estadístico: Grabación en tiempo real y datos de pruebas estadísticas, incluido el máximo actual, mín., promedio, Durar, Puñalada, S. desarrollador, Tiempo, tiempos de prueba N, etc. |
☆ Interfaz de comunicación rica y especial software de prueba |
• RS232, USB, LAN interfaces. |
1. Resumen
TD1450 es un instrumento que simula con precisión Resistencia estándar CC o CA, y es adecuado para calibrar probadores de resistencia de bucle, corriente continua probadores de resistencia, probadores de resistencia a tierra y otros DC o AC instrumento de baja impedancia.El instrumento también es un amperímetro de buena precisión para medir una amplia gama de corrientes CC o CA.
2. Características
• Exactitud: Cmuchacha 0.02/ Cmuchacha 0.05
• Corriente máxima medición: 60 A (120A, 240A, 600A opcional).
• Simulación de resistencia CC: 1 μΩ ~ 200 Ω (relacionado con la especificación actual).
• Simulación de resistencia CA: 30 μΩ ~ 150 Ω (depende de la especificación actual).
• Ondulación de la corriente de entrada o medida armónica función.
• Visualización de la forma de onda de la corriente medida.
• análisis estadístico
• pantalla táctil LCD
• Software de pruebas de automatización especializado
3.Aplicación
4. Características
☆ Salida de resistencia analógica |
• Mayor precisión de medición con el método de cableado de cuatro hilos. • Autocalibración. |
☆ Amplia gama de medida actual |
• Medición de corriente continua: Un par de terminales rápidos Se puede utilizar para medir directamente. el C.A. y corriente continua en un amplio rango de 10 metros A ~ 60 A. • Conversión actual medición: El instrumento está equipado con a Interfaz de medición específica del sensor, que puede suministrar simultáneamente energía al sensor y medir su señal secundaria, y puede conectarse a un precisión sensor de corriente (como TH0550T) y ampliar el rango actual a 100 A, 200 A, 500A y más allá. Configurando la relación del sensor de corriente en el instrumento, la magnitud del primario actual del sensor medido se muestra directamente. |
☆ Múltiples métodos de salida |
• El instrumento tiene a 'punto fijo producción', a través del botón digital del panel de control o haga clic en la pantalla táctil, configure directamente el valor de salida requerido, el instrumento cambiará automáticamente a la mejor salida de rango. |
☆ Múltiples métodos de salida |
• Al calibrar un probador de resistencia, generalmente es necesario seleccionar el punto de calibración de acuerdo con la proporción de cada rango del medidor a verificar. • El usuario puede seleccionar fácilmente el punto de calibración del medidor inspeccionado a través del 'Botón de salida de porcentaje' en la consola de este instrumento o el 'Punto de verificación de porcentaje' en la pantalla táctil. |
• El área de operación está equipada con un 'codificador rotatorio' que aumenta o disminuye la salida girándolo en el sentido de las agujas del reloj o en el sentido contrario a las agujas del reloj. |
☆ Medición integral CA/CC |
• El instrumento admite CC o C.A. (opcional) modo de medición, frecuencia CA rango: 45 Hz ~ 65 Hz. • Al medir la corriente, el grado de distorsión y la ondulación se pueden medir de forma sincrónica.El ancho de banda máximo de medición de la ondulación de CC es de 1 kHz y la CA admite la medición de 2Dakota del Norte~32Dakota del Norte Armónicos |
☆ Caracterización de CC | |
| |
S/N | Función |
Sobrepaso actual: el La corriente máxima de prueba se muestra en el modo CC, lo cual es conveniente para calcular el exceso de corriente de trabajo.; | |
Visualización de forma de onda: Con la función de osciloscopio, la forma de onda de la corriente medida se puede mostrar en tiempo real. | |
Medición de ondulación: el instrumento Muestra directamente los resultados de la medición de ondulación en la pantalla, lo cual es conveniente para que los usuarios lo lean. |
☆ Caracterización de CA | |
S/N | Función |
Distorsión armónica: El instrumento calcula directamente dos tipos de distorsión armónica, THD/T (armónicos relativos a la onda completa) y THD/F (armónicos relativos a ondas fundamentales). | |
Datos armónicos: mostrar el amplitud (RMS), contenido (%) y fase de la 2Dakota del Norte~32Dakota del Norte Armónicos. | |
Componente CC: muestra el componente CC en la señal de corriente CA. | |
Visualización de forma de onda: Con función de visualización de forma de onda, La forma de onda de la corriente medida se puede mostrar en tiempo real.. |
☆ Análisis estadístico de datos de prueba. | |
S/N | Función |
Período de integración: El período de integración puede ser colocar en el rango de 0.5 s ~ 20 segundos (por defecto 1s), lo cual es conveniente para que los usuarios establezcan datos de muestreo de acuerdo con las necesidades reales; | |
Análisis estadístico: Grabación en tiempo real y datos de pruebas estadísticas, incluido el máximo actual, mín., promedio, Durar, Puñalada, S. desarrollador, Tiempo, tiempos de prueba N, etc. |
☆ Interfaz de comunicación rica y especial software de prueba |
• RS232, USB, LAN interfaces. |
5. Especificaciones técnicas
5.1 Medición de corriente CC DCI
Rango | Resolución | Incertidumbre de medición ( k=2 ). (ppm*RD + ppm*RG) [1] | Coeficiente de temperatura @ (15 ~ 30) °C (ppm*RG/℃) | ||
Clase 0.05 | Clase 0.02 | Clase 0.05 | Clase 0.02 | ||
100 mA | 1 µA | 200 + 200 | 100 + 100 | 10 | 4 |
200 mA | 1 µA | 200 + 100 | 100 + 50 | 10 | 4 |
500 mA | 1 µA | 200 + 100 | 100 + 50 | 10 | 4 |
1 un | 10 µA | 200 + 100 | 100 + 50 | 10 | 4 |
2A | 10 µA | 200 + 100 | 100 + 50 | 10 | 4 |
5A | 10 µA | 200 + 100 | 100 + 50 | 10 | 4 |
10 A | 100 μA | 200 + 100 | 100 + 50 | 10 | 4 |
20 A | 100 μA | 200 + 100 | 100 + 50 | 10 | 4 |
50 A | 100 μA | 200 + 100 | 100 + 50 | 10 | 4 |
100 A [2] | 1mA | 200 + 100 | 100 + 50 | 10 | 4 |
200 A [2] | 1mA | 200 + 100 | 100 + 50 | 10 | 4 |
500 A [2] | 1mA | 200 + 100 | 100 + 50 | 10 | 4 |
Nota [1]: DR es el valor de lectura, RG es el valor del rango; [2] : 100 A, 200 A, 5 00 A el rango es opcional, y el TH0550T El sensor de corriente CA/CC de núcleo pasante debe seleccionarse según las especificaciones adecuadas. |
• Rango de medición (TD1450-X-50 A, capacidad máxima: 50 A): 10 m A ~ 60 A
Medición rango (TD1450-X-100A, rango maximo: 100 A): 10mA ~ 120A
Rango de medición (TD1450-X-200 A, rango maximo: 200 A): 10mA ~ 240A
Rango de medición (TD1450-X-500 A, rango maximo: 500 A): 10 mA ~ 600 A
• Dígitos de la pantalla: pantalla decimal de 6 dígitos
• Banda de medición de ondulación: 1 Hz ~ 1 kHz, incertidumbre de medición (k=2): 0,02%*RG, valor eficaz
• Protección de entrada: puede soportar 2 veces la corriente nominal y 5 s de sobrecarga
5.2 Medición de corriente CA ACI
Rango | Resolución | Incertidumbre de medición ( k=2 ). (ppm*RD + ppm*RG) [1] | Coeficiente de temperatura @ (15~30)°C (ppm*RG/℃) | ||
Clase 0.05 | Clase 0.02 | Clase 0.05 | Clase 0.02 | ||
100 mA | 1 µA | 500 + 500 | 300 + 200 | 20 | 10 |
200 mA | 1 µA | 500 + 500 | 300 + 200 | 20 | 10 |
500 mA | 1 µA | 500 + 500 | 300 + 200 | 20 | 10 |
1 un | 10 µA | 500 + 500 | 300 + 200 | 20 | 10 |
2A | 10 µA | 500 + 500 | 300 + 200 | 20 | 10 |
5A | 10 µA | 500 + 500 | 300 + 200 | 20 | 10 |
10 A | 100 μA | 500 + 500 | 300 + 200 | 20 | 10 |
20 A | 100 μA | 500 + 500 | 300 + 200 | 20 | 10 |
50 A | 100 μA | 500 + 500 | 300 + 200 | 20 | 10 |
100 A [2] | 1mA | 500 + 500 | 300 + 200 | 20 | 10 |
200 A [2] | 1mA | 500 + 500 | 300 + 200 | 20 | 10 |
500 A [2] | 1mA | 500 + 500 | 300 + 200 | 20 | 10 |
Nota [1]: DR es el valor de lectura, RG es el valor del rango; [2] : 100 A, 200 A, 500 Una gama es opcional y la TH 0550T sensor de corriente CA/CC de núcleo pasante debe ser seleccionado |
• Rango de medición (tamaño TD145 0-X-50 AB, capacidad máxima: 50 A): 10 mA ~ 60 A
Rango de medición (TD145 0-X-100 AB tamaño, capacidad máxima: 100 R): 10mA ~ 120A
Rango de medición (TD145 0-X-200 AB tamaño, capacidad máxima: 200 R): 10mA ~ 240A
Rango de medición (TD145 0-X-500 AB tamaño, capacidad máxima: 500 A): 10mA ~ 600A
• Dígitos de la pantalla: pantalla decimal de 6 dígitos
• Frecuencia CA: 45 Hz ~ 65 Hz, medición incertidumbre (k=2): 0,01 Hz, medida armónica: 2Dakota del Norte ~ 32Dakota del Norte veces
• Protección de entrada: puede soportar 2 veces la corriente nominal y 5 s de sobrecarga
5.3 Simulación de resistencia CC
Alcance actual | El rango de ajuste del valor de resistencia R | Ajustar la finura | Incertidumbre de medición (k=2, ppm*RD+R0) [1]. | |
Clase 0.05 | Clase 0.02 | |||
500 A [2] | 1 µΩ ≤ R ≤ 400 µΩ | 2 nΩ | 500 + 20 nΩ | 200 + 10 nΩ |
400 µΩ < R ≤ 4 mΩ | 20 nΩ | 500 | 200 | |
4 mΩ < R ≤ 40 mΩ | 200 nΩ | 500 | 200 | |
200 A [2] | 3 µΩ ≤ R ≤ 1 mΩ | 10 nΩ | 500 + 30 nΩ | 200 + 20 nΩ |
1 mΩ < R ≤ 10 mΩ | 100 nΩ | 500 | 200 | |
10 mΩ < R ≤ 100 mΩ | 1mΩ | 500 | 200 | |
100 A [2] | 5 mH ≤ R ≤ 2 mΩ | 10 nΩ | 500 + 60 nΩ | 200 + 40 nΩ |
2 mΩ < R ≤ 20 mΩ | 100 nΩ | 500 | 200 | |
20 mΩ < R ≤ 200 mΩ | 1mΩ | 500 | 200 | |
50 A | 10 mΩ ≤ R ≤ 4 mΩ | 20 nΩ | 500 + 120 nΩ | 200 + 80 nΩ |
4 mΩ < R ≤ 40 mΩ | 200 nΩ | 500 | 200 | |
40 mΩ < R ≤ 400 mΩ | 2 mΩ | 500 | 200 | |
20 A | 30 mΩ ≤ R ≤ 10 mΩ | 100 nΩ | 500 + 0,3 mΩ | 200 + 0,2 mΩ |
10 mΩ < R ≤ 100 mΩ | 1mΩ | 500 | 200 | |
100 mΩ < R ≤ 1 Ω | 10 mΩ | 500 | 200 | |
10 A | 50 MH ≤ R ≤ 20 mΩ | 100 nΩ | 500 + 0,6 mΩ | 200 + 0,4 μΩ |
20 mΩ < R ≤ 200 mΩ | 1mΩ | 500 | 200 | |
200 mΩ < R ≤ 2 Ω | 10 mΩ | 500 | 200 | |
5A | 100 μΩ ≤ R ≤ 40 mΩ | 200 nΩ | 500 + 1,2 mΩ | 200 + 0,8 mΩ |
40 mΩ < R ≤ 400 mΩ | 2 mΩ | 500 | 200 | |
400 mΩ < R ≤ 4 Ω | 20 mΩ | 500 | 200 | |
2A | 300 μΩ ≤ R ≤ 100 mΩ | 1mΩ | 500 + 3 mΩ | 200+ 2 mΩ |
100 mΩ < R ≤ 1 Ω | 10 mΩ | 500 | 200 | |
1 Ω < R ≤ 10 Ω | 100 mΩ | 500 | 200 | |
1 un | 500 μΩ ≤ R ≤ 200 mΩ | 1mΩ | 500 + 6 mΩ | 200 + 4 mΩ |
200 mΩ < R ≤ 2 Ω | 10 mΩ | 500 | 200 | |
2 Ω < R ≤ 20 Ω | 100 mΩ | 500 | 200 | |
500 mA | 1 mΩ ≤ R ≤ 400 mΩ | 2 mΩ | 500 + 12 mΩ | 200 + 8 mΩ |
400 mΩ < R ≤ 4 Ω | 20 mΩ | 500 | 200 | |
4 Ω < R ≤ 40 Ω | 200 mΩ | 500 | 200 | |
200 mA | 3 m Ω ≤ R ≤ 1 Ω | 10 mΩ | 500 + 30 mΩ | 200 + 20 mΩ |
1 Ω < R ≤ 10 Ω | 100 mΩ | 500 | 200 | |
10 Ω < R ≤ 100 Ω | 1mΩ | 500 | 200 | |
1,00mA | 5 m Ω ≤ R ≤ 2 Ω | 10 mΩ | 500 + 60 mΩ | 200 + 50 mΩ |
2 Ω < R ≤ 20 Ω | 100 mΩ | 500 | 200 | |
20 Ω < R ≤ 200 Ω | 1mΩ | 500 | 200 | |
Nota 1]: RD es el valor de lectura, RG es el valor del rango; [2]: 100 A, 200 A, 500 Una gama es opcional y la TH 0550T sensor de corriente CA/CC de núcleo pasante debe ser seleccionado. |
• Rango analógico de resistencia (TD145 0-X-50 una especificación, rango maximo: 50 A): 10 µΩ ~ 200 Ω
Analógico de resistencia rango (TD145 0-X-100 A, rango maximo: 100 A): 5 µΩ ~ 200 Ω
Rango analógico de resistencia (TD145 0-X-200 A, rango maximo: 200 A): 3 µΩ ~ 200 Ω
Rango analógico de resistencia (TD145 0-X-500 A, rango maximo: 500 A): 1 µΩ ~ 200 Ω
• Dígitos de la pantalla: 6 dígitos Pantalla decimal, configure el valor de resistencia a través de las teclas numéricas.
5.4 Simulación de resistencia CA
Alcance actual | El rango de ajuste del valor de resistencia R | Ajustar la finura | Incertidumbre de medición ( k=2, ppm*RD + R0 ) [1]. | |
Clase 0.05 | Clase 0.02 | |||
500 A [2] | 30 µΩ ≤ R ≤ 300 µΩ | 2 nΩ | 1000 + 0,2 μΩ | 500 + 0,1 mΩ |
300 µΩ < R ≤ 3 mΩ | 20 nΩ | 1000 | 500 | |
3 mΩ < R ≤ 30 mΩ | 200 nΩ | 1000 | 500 | |
200 A [2] | 75 mΩ ≤ R ≤ 750 μΩ | 10 nΩ | 1000 + 0,4 µΩ | 500 + 0,2 mΩ |
750 µΩ< R ≤ 7,5 mΩ | 100 nΩ | 1000 | 500 | |
7,5 mΩ < R ≤ 75 mΩ | 1mΩ | 1000 | 500 | |
100 A [2] | 150 mΩ ≤ R ≤ 1,5 mΩ | 10 nΩ | 1000 + 1 mΩ | 500 + 0,5 mΩ |
1,5 mΩ < R ≤ 15 mΩ | 100 nΩ | 1000 | 500 | |
15 mΩ < R ≤ 150 mΩ | 1mΩ | 1000 | 500 | |
50 A | 300 mΩ ≤ R ≤ 3 mΩ | 20 nΩ | 1000 + 2 μΩ | 500 + 1 mΩ |
3 mΩ < R ≤ 30 mΩ | 200 nΩ | 1000 | 500 | |
30 mΩ < R ≤ 300 mΩ | 2 mΩ | 1000 | 500 | |
20 A | 750 mΩ ≤ R ≤ 7,5 mΩ | 100 nΩ | 1000 + 4 μΩ | 500 + 2 mΩ |
7,5 mΩ < R ≤ 75 mΩ | 1mΩ | 1000 | 500 | |
75 mΩ < R ≤ 750 mΩ | 10 mΩ | 1000 | 500 | |
10 A | 1,5 mΩ ≤ R ≤ 15 mΩ | 100 nΩ | 1000 + 10 μΩ | 500 + 5 mΩ |
15 mΩ < R ≤ 150 mΩ | 1mΩ | 1000 | 500 | |
150 mΩ < R ≤ 1,5 Ω | 10 mΩ | 1000 | 500 | |
5A | 3 mΩ ≤ R ≤ 30 mΩ | 200 nΩ | 1000 + 20 μΩ | 500 + 10 mΩ |
30 mΩ < R ≤ 300 mΩ | 2 mΩ | 1000 | 500 | |
300 mΩ < R ≤ 3 Ω | 20 mΩ | 1000 | 500 | |
2A | 7,5 mΩ ≤ R ≤ 75 mΩ | 1mΩ | 1000 + 40 mΩ | 500 + 20 mΩ |
75 mΩ < R ≤ 750 mΩ | 10 mΩ | 1000 | 500 | |
750 mΩ < R ≤ 7,5 Ω | 100 mΩ | 1000 | 500 | |
1 un | 15 mΩ ≤ R ≤ 150 mΩ | 1mΩ | 1000 + 100 μΩ | 500 + 50 mΩ |
150 mΩ < R ≤ 1,5 Ω | 10 mΩ | 1000 | 500 | |
1,5 Ω < R ≤ 15 Ω | 100 mΩ | 1000 | 500 | |
500 mA | 30 mΩ ≤ R ≤ 300 mΩ | 2 mΩ | 1000 + 200 μΩ | 500 + 100 mΩ |
300 mΩ < R ≤ 3 Ω | 20 mΩ | 1000 | 500 | |
3 Ω < R ≤ 30 Ω | 200 mΩ | 1000 | 500 | |
200 mA | 75 mΩ ≤ R ≤ 750 mΩ | 10 mΩ | 1000 + 400 μΩ | 500 + 200 mΩ |
750 mΩ < R ≤ 7,5 Ω | 100 mΩ | 1000 | 500 | |
7,5 Ω < R ≤ 75 Ω | 1mΩ | 1000 | 500 | |
100 mA | 75 mΩ ≤ R ≤ 1,5 Ω | 10 mΩ | 1000 + 1000 μΩ | 500 + 500 μΩ |
1,5 Ω < R ≤ 15 Ω | 100 mΩ | 1000 | 500 | |
15 Ω < R ≤ 150 Ω | 1mΩ | 1000 | 500 | |
Nota [1]: DR es el valor de lectura, RG es el valor del rango; [2] : 100 A, 200 A, 5 00 Una gama es opcional y la TH 0550T sensor de corriente CA/CC de núcleo pasante debe ser seleccionado. |
• Rango analógico de resistencia (especificación TD1450-X-50 AB, rango máximo: 50 A): 300 μΩ ~ 150 Ω
Resistencia rango analógico (TD1450-X-100 AB especificación, alcance máximo: 100A): 150 μΩ ~ 150 Ω
Analógico de resistencia rango (TD1450-X-200 AB especificación, capacidad máxima: 200A): 75 µΩ ~ 150 Ω
Analógico de resistencia rango (TD1450-X-500 AB especificación, alcance máximo: 500 A): 30 µΩ ~ 150 Ω
• Dígitos de la pantalla: 6 dígitos Pantalla decimal, configure el valor de resistencia a través de las teclas numéricas.
6. Especificaciones generales
Fuente de alimentación | CA (220 ± 22) V, (50 ± 2) Hz |
Consumo máximo de energía | 100VA |
Tiempo de calentamiento | ≥ 30 minutos |
Rendimiento de temperatura | Temperatura de trabajo: 18°C ~ 28°C; Temperatura de almacenamiento: -20°C ~ 70°C. |
Rendimiento de humedad | Humedad de funcionamiento: ( 40% ~ 80% ) RH, sin condensación Humedad de almacenamiento: <80% HR, sin condensación |
Interface de comunicación | LAN、USB, RS232 |
Calidad | Aproximadamente 12,5 kilos |
Tamaño | 400 mm (ancho) X 300 milímetros (D) X 190mm (h) (excluidos manillares y pies). |
7. Información de pedido
5. Especificaciones técnicas
5.1 Medición de corriente CC DCI
Rango | Resolución | Incertidumbre de medición ( k=2 ). (ppm*RD + ppm*RG) [1] | Coeficiente de temperatura @ (15 ~ 30) °C (ppm*RG/℃) | ||
Clase 0.05 | Clase 0.02 | Clase 0.05 | Clase 0.02 | ||
100 mA | 1 µA | 200 + 200 | 100 + 100 | 10 | 4 |
200 mA | 1 µA | 200 + 100 | 100 + 50 | 10 | 4 |
500 mA | 1 µA | 200 + 100 | 100 + 50 | 10 | 4 |
1 un | 10 µA | 200 + 100 | 100 + 50 | 10 | 4 |
2A | 10 µA | 200 + 100 | 100 + 50 | 10 | 4 |
5A | 10 µA | 200 + 100 | 100 + 50 | 10 | 4 |
10 A | 100 μA | 200 + 100 | 100 + 50 | 10 | 4 |
20 A | 100 μA | 200 + 100 | 100 + 50 | 10 | 4 |
50 A | 100 μA | 200 + 100 | 100 + 50 | 10 | 4 |
100 A [2] | 1mA | 200 + 100 | 100 + 50 | 10 | 4 |
200 A [2] | 1mA | 200 + 100 | 100 + 50 | 10 | 4 |
500 A [2] | 1mA | 200 + 100 | 100 + 50 | 10 | 4 |
Nota [1]: DR es el valor de lectura, RG es el valor del rango; [2] : 100 A, 200 A, 5 00 A el rango es opcional, y el TH0550T El sensor de corriente CA/CC de núcleo pasante debe seleccionarse según las especificaciones adecuadas. |
• Rango de medición (TD1450-X-50 A, capacidad máxima: 50 A): 10 m A ~ 60 A
Medición rango (TD1450-X-100A, rango maximo: 100 A): 10mA ~ 120A
Rango de medición (TD1450-X-200 A, rango maximo: 200 A): 10mA ~ 240A
Rango de medición (TD1450-X-500 A, rango maximo: 500 A): 10 mA ~ 600 A
• Dígitos de la pantalla: pantalla decimal de 6 dígitos
• Banda de medición de ondulación: 1 Hz ~ 1 kHz, incertidumbre de medición (k=2): 0,02%*RG, valor eficaz
• Protección de entrada: puede soportar 2 veces la corriente nominal y 5 s de sobrecarga
5.2 Medición de corriente CA ACI
Rango | Resolución | Incertidumbre de medición ( k=2 ). (ppm*RD + ppm*RG) [1] | Coeficiente de temperatura @ (15~30)°C (ppm*RG/℃) | ||
Clase 0.05 | Clase 0.02 | Clase 0.05 | Clase 0.02 | ||
100 mA | 1 µA | 500 + 500 | 300 + 200 | 20 | 10 |
200 mA | 1 µA | 500 + 500 | 300 + 200 | 20 | 10 |
500 mA | 1 µA | 500 + 500 | 300 + 200 | 20 | 10 |
1 un | 10 µA | 500 + 500 | 300 + 200 | 20 | 10 |
2A | 10 µA | 500 + 500 | 300 + 200 | 20 | 10 |
5A | 10 µA | 500 + 500 | 300 + 200 | 20 | 10 |
10 A | 100 μA | 500 + 500 | 300 + 200 | 20 | 10 |
20 A | 100 μA | 500 + 500 | 300 + 200 | 20 | 10 |
50 A | 100 μA | 500 + 500 | 300 + 200 | 20 | 10 |
100 A [2] | 1mA | 500 + 500 | 300 + 200 | 20 | 10 |
200 A [2] | 1mA | 500 + 500 | 300 + 200 | 20 | 10 |
500 A [2] | 1mA | 500 + 500 | 300 + 200 | 20 | 10 |
Nota [1]: DR es el valor de lectura, RG es el valor del rango; [2] : 100 A, 200 A, 500 Una gama es opcional y la TH 0550T sensor de corriente CA/CC de núcleo pasante debe ser seleccionado |
• Rango de medición (tamaño TD145 0-X-50 AB, capacidad máxima: 50 A): 10 mA ~ 60 A
Rango de medición (TD145 0-X-100 AB tamaño, capacidad máxima: 100 R): 10mA ~ 120A
Rango de medición (TD145 0-X-200 AB tamaño, capacidad máxima: 200 R): 10mA ~ 240A
Rango de medición (TD145 0-X-500 AB tamaño, capacidad máxima: 500 A): 10mA ~ 600A
• Dígitos de la pantalla: pantalla decimal de 6 dígitos
• Frecuencia CA: 45 Hz ~ 65 Hz, medición incertidumbre (k=2): 0,01 Hz, medida armónica: 2Dakota del Norte ~ 32Dakota del Norte veces
• Protección de entrada: puede soportar 2 veces la corriente nominal y 5 s de sobrecarga
5.3 Simulación de resistencia CC
Alcance actual | El rango de ajuste del valor de resistencia R | Ajustar la finura | Incertidumbre de medición (k=2, ppm*RD+R0) [1]. | |
Clase 0.05 | Clase 0.02 | |||
500 A [2] | 1 µΩ ≤ R ≤ 400 µΩ | 2 nΩ | 500 + 20 nΩ | 200 + 10 nΩ |
400 µΩ < R ≤ 4 mΩ | 20 nΩ | 500 | 200 | |
4 mΩ < R ≤ 40 mΩ | 200 nΩ | 500 | 200 | |
200 A [2] | 3 µΩ ≤ R ≤ 1 mΩ | 10 nΩ | 500 + 30 nΩ | 200 + 20 nΩ |
1 mΩ < R ≤ 10 mΩ | 100 nΩ | 500 | 200 | |
10 mΩ < R ≤ 100 mΩ | 1mΩ | 500 | 200 | |
100 A [2] | 5 mH ≤ R ≤ 2 mΩ | 10 nΩ | 500 + 60 nΩ | 200 + 40 nΩ |
2 mΩ < R ≤ 20 mΩ | 100 nΩ | 500 | 200 | |
20 mΩ < R ≤ 200 mΩ | 1mΩ | 500 | 200 | |
50 A | 10 mΩ ≤ R ≤ 4 mΩ | 20 nΩ | 500 + 120 nΩ | 200 + 80 nΩ |
4 mΩ < R ≤ 40 mΩ | 200 nΩ | 500 | 200 | |
40 mΩ < R ≤ 400 mΩ | 2 mΩ | 500 | 200 | |
20 A | 30 mΩ ≤ R ≤ 10 mΩ | 100 nΩ | 500 + 0,3 mΩ | 200 + 0,2 mΩ |
10 mΩ < R ≤ 100 mΩ | 1mΩ | 500 | 200 | |
100 mΩ < R ≤ 1 Ω | 10 mΩ | 500 | 200 | |
10 A | 50 MH ≤ R ≤ 20 mΩ | 100 nΩ | 500 + 0,6 mΩ | 200 + 0,4 μΩ |
20 mΩ < R ≤ 200 mΩ | 1mΩ | 500 | 200 | |
200 mΩ < R ≤ 2 Ω | 10 mΩ | 500 | 200 | |
5A | 100 μΩ ≤ R ≤ 40 mΩ | 200 nΩ | 500 + 1,2 mΩ | 200 + 0,8 mΩ |
40 mΩ < R ≤ 400 mΩ | 2 mΩ | 500 | 200 | |
400 mΩ < R ≤ 4 Ω | 20 mΩ | 500 | 200 | |
2A | 300 μΩ ≤ R ≤ 100 mΩ | 1mΩ | 500 + 3 mΩ | 200+ 2 mΩ |
100 mΩ < R ≤ 1 Ω | 10 mΩ | 500 | 200 | |
1 Ω < R ≤ 10 Ω | 100 mΩ | 500 | 200 | |
1 un | 500 μΩ ≤ R ≤ 200 mΩ | 1mΩ | 500 + 6 mΩ | 200 + 4 mΩ |
200 mΩ < R ≤ 2 Ω | 10 mΩ | 500 | 200 | |
2 Ω < R ≤ 20 Ω | 100 mΩ | 500 | 200 | |
500 mA | 1 mΩ ≤ R ≤ 400 mΩ | 2 mΩ | 500 + 12 mΩ | 200 + 8 mΩ |
400 mΩ < R ≤ 4 Ω | 20 mΩ | 500 | 200 | |
4 Ω < R ≤ 40 Ω | 200 mΩ | 500 | 200 | |
200 mA | 3 m Ω ≤ R ≤ 1 Ω | 10 mΩ | 500 + 30 mΩ | 200 + 20 mΩ |
1 Ω < R ≤ 10 Ω | 100 mΩ | 500 | 200 | |
10 Ω < R ≤ 100 Ω | 1mΩ | 500 | 200 | |
1,00mA | 5 m Ω ≤ R ≤ 2 Ω | 10 mΩ | 500 + 60 mΩ | 200 + 50 mΩ |
2 Ω < R ≤ 20 Ω | 100 mΩ | 500 | 200 | |
20 Ω < R ≤ 200 Ω | 1mΩ | 500 | 200 | |
Nota 1]: RD es el valor de lectura, RG es el valor del rango; [2]: 100 A, 200 A, 500 Una gama es opcional y la TH 0550T sensor de corriente CA/CC de núcleo pasante debe ser seleccionado. |
• Rango analógico de resistencia (TD145 0-X-50 una especificación, rango maximo: 50 A): 10 µΩ ~ 200 Ω
Analógico de resistencia rango (TD145 0-X-100 A, rango maximo: 100 A): 5 µΩ ~ 200 Ω
Rango analógico de resistencia (TD145 0-X-200 A, rango maximo: 200 A): 3 µΩ ~ 200 Ω
Rango analógico de resistencia (TD145 0-X-500 A, rango maximo: 500 A): 1 µΩ ~ 200 Ω
• Dígitos de la pantalla: 6 dígitos Pantalla decimal, configure el valor de resistencia a través de las teclas numéricas.
5.4 Simulación de resistencia CA
Alcance actual | El rango de ajuste del valor de resistencia R | Ajustar la finura | Incertidumbre de medición ( k=2, ppm*RD + R0 ) [1]. | |
Clase 0.05 | Clase 0.02 | |||
500 A [2] | 30 µΩ ≤ R ≤ 300 µΩ | 2 nΩ | 1000 + 0,2 μΩ | 500 + 0,1 mΩ |
300 µΩ < R ≤ 3 mΩ | 20 nΩ | 1000 | 500 | |
3 mΩ < R ≤ 30 mΩ | 200 nΩ | 1000 | 500 | |
200 A [2] | 75 mΩ ≤ R ≤ 750 μΩ | 10 nΩ | 1000 + 0,4 µΩ | 500 + 0,2 mΩ |
750 µΩ< R ≤ 7,5 mΩ | 100 nΩ | 1000 | 500 | |
7,5 mΩ < R ≤ 75 mΩ | 1mΩ | 1000 | 500 | |
100 A [2] | 150 mΩ ≤ R ≤ 1,5 mΩ | 10 nΩ | 1000 + 1 mΩ | 500 + 0,5 mΩ |
1,5 mΩ < R ≤ 15 mΩ | 100 nΩ | 1000 | 500 | |
15 mΩ < R ≤ 150 mΩ | 1mΩ | 1000 | 500 | |
50 A | 300 mΩ ≤ R ≤ 3 mΩ | 20 nΩ | 1000 + 2 μΩ | 500 + 1 mΩ |
3 mΩ < R ≤ 30 mΩ | 200 nΩ | 1000 | 500 | |
30 mΩ < R ≤ 300 mΩ | 2 mΩ | 1000 | 500 | |
20 A | 750 mΩ ≤ R ≤ 7,5 mΩ | 100 nΩ | 1000 + 4 μΩ | 500 + 2 mΩ |
7,5 mΩ < R ≤ 75 mΩ | 1mΩ | 1000 | 500 | |
75 mΩ < R ≤ 750 mΩ | 10 mΩ | 1000 | 500 | |
10 A | 1,5 mΩ ≤ R ≤ 15 mΩ | 100 nΩ | 1000 + 10 μΩ | 500 + 5 mΩ |
15 mΩ < R ≤ 150 mΩ | 1mΩ | 1000 | 500 | |
150 mΩ < R ≤ 1,5 Ω | 10 mΩ | 1000 | 500 | |
5A | 3 mΩ ≤ R ≤ 30 mΩ | 200 nΩ | 1000 + 20 μΩ | 500 + 10 mΩ |
30 mΩ < R ≤ 300 mΩ | 2 mΩ | 1000 | 500 | |
300 mΩ < R ≤ 3 Ω | 20 mΩ | 1000 | 500 | |
2A | 7,5 mΩ ≤ R ≤ 75 mΩ | 1mΩ | 1000 + 40 mΩ | 500 + 20 mΩ |
75 mΩ < R ≤ 750 mΩ | 10 mΩ | 1000 | 500 | |
750 mΩ < R ≤ 7,5 Ω | 100 mΩ | 1000 | 500 | |
1 un | 15 mΩ ≤ R ≤ 150 mΩ | 1mΩ | 1000 + 100 μΩ | 500 + 50 mΩ |
150 mΩ < R ≤ 1,5 Ω | 10 mΩ | 1000 | 500 | |
1,5 Ω < R ≤ 15 Ω | 100 mΩ | 1000 | 500 | |
500 mA | 30 mΩ ≤ R ≤ 300 mΩ | 2 mΩ | 1000 + 200 μΩ | 500 + 100 mΩ |
300 mΩ < R ≤ 3 Ω | 20 mΩ | 1000 | 500 | |
3 Ω < R ≤ 30 Ω | 200 mΩ | 1000 | 500 | |
200 mA | 75 mΩ ≤ R ≤ 750 mΩ | 10 mΩ | 1000 + 400 μΩ | 500 + 200 mΩ |
750 mΩ < R ≤ 7,5 Ω | 100 mΩ | 1000 | 500 | |
7,5 Ω < R ≤ 75 Ω | 1mΩ | 1000 | 500 | |
100 mA | 75 mΩ ≤ R ≤ 1,5 Ω | 10 mΩ | 1000 + 1000 μΩ | 500 + 500 μΩ |
1,5 Ω < R ≤ 15 Ω | 100 mΩ | 1000 | 500 | |
15 Ω < R ≤ 150 Ω | 1mΩ | 1000 | 500 | |
Nota [1]: DR es el valor de lectura, RG es el valor del rango; [2] : 100 A, 200 A, 5 00 Una gama es opcional y la TH 0550T sensor de corriente CA/CC de núcleo pasante debe ser seleccionado. |
• Rango analógico de resistencia (especificación TD1450-X-50 AB, rango máximo: 50 A): 300 μΩ ~ 150 Ω
Resistencia rango analógico (TD1450-X-100 AB especificación, alcance máximo: 100A): 150 μΩ ~ 150 Ω
Analógico de resistencia rango (TD1450-X-200 AB especificación, capacidad máxima: 200A): 75 µΩ ~ 150 Ω
Analógico de resistencia rango (TD1450-X-500 AB especificación, alcance máximo: 500 A): 30 µΩ ~ 150 Ω
• Dígitos de la pantalla: 6 dígitos Pantalla decimal, configure el valor de resistencia a través de las teclas numéricas.
6. Especificaciones generales
Fuente de alimentación | CA (220 ± 22) V, (50 ± 2) Hz |
Consumo máximo de energía | 100VA |
Tiempo de calentamiento | ≥ 30 minutos |
Rendimiento de temperatura | Temperatura de trabajo: 18°C ~ 28°C; Temperatura de almacenamiento: -20°C ~ 70°C. |
Rendimiento de humedad | Humedad de funcionamiento: ( 40% ~ 80% ) RH, sin condensación Humedad de almacenamiento: <80% HR, sin condensación |
Interface de comunicación | LAN、USB, RS232 |
Calidad | Aproximadamente 12,5 kilos |
Tamaño | 400 mm (ancho) X 300 milímetros (D) X 190mm (h) (excluidos manillares y pies). |
7. Información de pedido
