TD1310
TUNKIA
1. Resumen

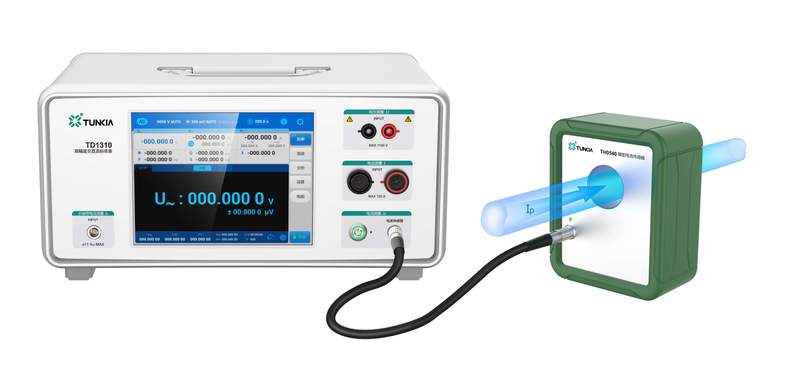

TD1310 es un medidor de referencia CA/CC, que integra voltímetro de referencia CA/CC, amperímetro de referencia CA/CC, voltímetro de señal pequeña, medición de energía eléctrica CA/CC, medición de ondulación, medición de armónicos y otras funciones.Es aplicable a la calibración de fuentes de corriente CA/CC, fuentes de voltaje CA/CC, fuentes de energía CA/CC y evaluación de dispositivos de medición de energía eléctrica CA/CC.
2. Características
• Precisión de potencia/energía eléctrica: CC clase 0.01,C.A clase 0.02
• Precisión de voltaje/corriente: CC clase 0.005, CA clase 0.01.
• Medición de voltaje CC:10 mV ~ 1150V。
• Medición directa de corriente CC: 10 μA ~ 120 A.
• Apoye el transductor para ampliar el rango actual a 500 A o más
• Medición de voltaje de señal pequeña: 0,1 mV ~ 12 V
• Todas las mediciones de cantidad eléctrica admiten el cambio de rango completamente automático.
• Admite medición de ondulación de CC y armónicos de CA 2.° a 63.°
• Con la función de estadísticas integrales y análisis de la electricidad medida.
• Función estándar de entrada/salida de impulsos de energía eléctrica.
• Interfaz de comunicación: USB, RS232, LAN.
3. Aplicaciones
Nota: Cuando se utiliza TD1310 para calibrar resistencias o dispositivos de medición eléctrica, es necesario hacer coincidir la fuente de alimentación de prueba correspondiente.
• Evaluación del dispositivo de medición de energía eléctrica: TD1310 se puede utilizar como medidor estándar de energía eléctrica de alto nivel para evaluar el dispositivo de verificación de medidores de energía eléctrica de CA, medidores de energía eléctrica de CC, medidores de energía eléctrica estándar, probadores de cargadores de vehículos eléctricos y otros equipos.Su modo de medición CC+CA también es particularmente adecuado para la verificación y calibración del dispositivo de verificación de medidores de energía eléctrica CC con función de detección de ondas.
• Calibración de fuente estándar de medición eléctrica: Verificación o calibración directa de fuente de voltaje CA/CC, fuente de corriente, fuente de energía, etc.
• Calibración de instrumentos de medida eléctricos: se puede utilizar como medidor estándar para verificar o calibrar voltímetro, amperímetro, óhmetro, medidor de potencia, medidor de factor de potencia, medidor de frecuencia, medidor de fase, transmisor, sensor, etc. con una fuente de alimentación de prueba.
1. Resumen
TD1310 es un medidor de referencia CA/CC, que integra voltímetro de referencia CA/CC, amperímetro de referencia CA/CC, voltímetro de señal pequeña, medición de energía eléctrica CA/CC, medición de ondulación, medición de armónicos y otras funciones.Es aplicable a la calibración de fuentes de corriente CA/CC, fuentes de voltaje CA/CC, fuentes de energía CA/CC y evaluación de dispositivos de medición de energía eléctrica CA/CC.
2. Características
• Precisión de potencia/energía eléctrica: CC clase 0.01,C.A clase 0.02
• Precisión de voltaje/corriente: CC clase 0.005, CA clase 0.01.
• Medición de voltaje CC:10 mV ~ 1150V。
• Medición directa de corriente CC: 10 μA ~ 120 A.
• Apoye el transductor para ampliar el rango actual a 500 A o más
• Medición de voltaje de señal pequeña: 0,1 mV ~ 12 V
• Todas las mediciones de cantidad eléctrica admiten el cambio de rango completamente automático.
• Admite medición de ondulación de CC y armónicos de CA 2.° a 63.°
• Con la función de estadísticas integrales y análisis de la electricidad medida.
• Función estándar de entrada/salida de impulsos de energía eléctrica.
• Interfaz de comunicación: USB, RS232, LAN.
3. Aplicaciones
Nota: Cuando se utiliza TD1310 para calibrar resistencias o dispositivos de medición eléctrica, es necesario hacer coincidir la fuente de alimentación de prueba correspondiente.
• Evaluación del dispositivo de medición de energía eléctrica: TD1310 se puede utilizar como medidor estándar de energía eléctrica de alto nivel para evaluar el dispositivo de verificación de medidores de energía eléctrica de CA, medidores de energía eléctrica de CC, medidores de energía eléctrica estándar, probadores de cargadores de vehículos eléctricos y otros equipos.Su modo de medición CC+CA también es particularmente adecuado para la verificación y calibración del dispositivo de verificación de medidores de energía eléctrica CC con función de detección de ondas.
• Calibración de fuente estándar de medición eléctrica: Verificación o calibración directa de fuente de voltaje CA/CC, fuente de corriente, fuente de energía, etc.
• Calibración de instrumentos de medida eléctricos: se puede utilizar como medidor estándar para verificar o calibrar voltímetro, amperímetro, óhmetro, medidor de potencia, medidor de factor de potencia, medidor de frecuencia, medidor de fase, transmisor, sensor, etc. con una fuente de alimentación de prueba.
4. Características
☆ Medición de corriente de amplio rango |
• Medición de corriente continua:Utilice un par de terminales de conexión rápida para medir directamente 10 μA ~ 120 A (CC); 10 μA ~ 80 A (CA) de corriente de amplio rango (CA). • Medida de conversión actual:Puede equiparse con un transductor de corriente de precisión (TH0540) para ampliar el rango de corriente a 500 A, 1 kA o incluso más. |
☆Medición integral de CA y CC |
• El instrumento admite modos de medición CC, CA y CC+CA, y la frecuencia fundamental de CA es de 40 Hz ~ 1 kHz. • Al medir voltaje o corriente, la medición de distorsión y ondulación se puede completar de forma sincrónica.El ancho de banda máximo de medición de la ondulación de CC alcanza los 5 kHz.AC admite la medición de los armónicos 2.º a 63.º. • La función de medición CC+CA es muy adecuada para verificar el dispositivo de verificación del medidor de energía eléctrica con función de salida de ondulación o armónicos. |
☆ Medición precisa de voltaje de señal pequeña |
• Admite medición de voltaje de señal pequeña de 0,1 mV~12 V (CC) y 2 mV~10,2 V (CA), y puede soportar una señal de sobrecarga de 150 Vpk como máximo. • Escenario de aplicación 1: Se puede utilizar para calibrar derivaciones u otros transformadores I/V con grandes fuentes de corriente estables y transductores de corriente de precisión. • Escenario de aplicación 2: Con su propia función de medición de voltaje de precisión, se puede utilizar para evaluar el equipo de verificación para medidores de energía eléctrica de CC conectados indirectamente. |
☆Fuerza función de cálculo |
|
• El instrumento tiene la función de cálculo de potencia.Los usuarios pueden conectar divisores de voltaje, derivaciones, transformadores y otros extensores de rango externamente, establecer la relación k y el desplazamiento b, medir la señal de salida secundaria x del extensor a través del instrumento y luego calcular el valor real de la potencia primaria que se medirá de acuerdo con a la función f(x)=kx+b. |
☆ Medición de ondulación CC/armónicos CA | |
S/N | Declaración de función |
Con la función de medición de ondulación de CC, puede medir el contenido de ondulación en el rango de 1 Hz ~ 5 kHz. Puede mostrar la forma de onda de ondulación en tiempo real y medir RMS y PP de ondulación. | |
La medición de la cantidad eléctrica de CA también tiene la función de osciloscopio, que puede mostrar la forma de onda de la señal de CA medida en tiempo real. | |
Calcule la distorsión armónica THD/T (armónica versus onda completa) y THD/F (armónica versus onda fundamental). | |
La amplitud (RMS), el contenido (%) y la fase del armónico 2.º a 63.º de cada voltaje o corriente de fase se pueden analizar en tiempo real. | |
El espectro de cada armónico se muestra visualmente en forma de histograma (la onda fundamental es 100%). |
☆ Función de análisis y estadísticas de datos. | |
S/N | Declaración de función |
Estadísticas y análisis de datos: Calcule el máximo (Max), mínimo (Min), pico a pico (PP), promedio (Avg), desviación estándar (S.dev), divergencia (Div), etc. de la electricidad medida. | |
Prueba del gráfico de tendencias de energía: Durante el ciclo de prueba, dibuje la curva de cambio de potencia con el tiempo en tiempo real. | |
Histograma de distribución normal: Muestra la distribución de la electricidad a contar durante el período de prueba. |
4. Características
☆ Medición de corriente de amplio rango |
• Medición de corriente continua:Utilice un par de terminales de conexión rápida para medir directamente 10 μA ~ 120 A (CC); 10 μA ~ 80 A (CA) de corriente de amplio rango (CA). • Medida de conversión actual:Puede equiparse con un transductor de corriente de precisión (TH0540) para ampliar el rango de corriente a 500 A, 1 kA o incluso más. |
☆Medición integral de CA y CC |
• El instrumento admite modos de medición CC, CA y CC+CA, y la frecuencia fundamental de CA es de 40 Hz ~ 1 kHz. • Al medir voltaje o corriente, la medición de distorsión y ondulación se puede completar de forma sincrónica.El ancho de banda máximo de medición de la ondulación de CC alcanza los 5 kHz.AC admite la medición de los armónicos 2.º a 63.º. • La función de medición CC+CA es muy adecuada para verificar el dispositivo de verificación del medidor de energía eléctrica con función de salida de ondulación o armónicos. |
☆ Medición precisa de voltaje de señal pequeña |
• Admite medición de voltaje de señal pequeña de 0,1 mV~12 V (CC) y 2 mV~10,2 V (CA), y puede soportar una señal de sobrecarga de 150 Vpk como máximo. • Escenario de aplicación 1: Se puede utilizar para calibrar derivaciones u otros transformadores I/V con grandes fuentes de corriente estables y transductores de corriente de precisión. • Escenario de aplicación 2: Con su propia función de medición de voltaje de precisión, se puede utilizar para evaluar el equipo de verificación para medidores de energía eléctrica de CC conectados indirectamente. |
☆Fuerza función de cálculo |
|
• El instrumento tiene la función de cálculo de potencia.Los usuarios pueden conectar divisores de voltaje, derivaciones, transformadores y otros extensores de rango externamente, establecer la relación k y el desplazamiento b, medir la señal de salida secundaria x del extensor a través del instrumento y luego calcular el valor real de la potencia primaria que se medirá de acuerdo con a la función f(x)=kx+b. |
☆ Medición de ondulación CC/armónicos CA | |
S/N | Declaración de función |
Con la función de medición de ondulación de CC, puede medir el contenido de ondulación en el rango de 1 Hz ~ 5 kHz. Puede mostrar la forma de onda de ondulación en tiempo real y medir RMS y PP de ondulación. | |
La medición de la cantidad eléctrica de CA también tiene la función de osciloscopio, que puede mostrar la forma de onda de la señal de CA medida en tiempo real. | |
Calcule la distorsión armónica THD/T (armónica versus onda completa) y THD/F (armónica versus onda fundamental). | |
La amplitud (RMS), el contenido (%) y la fase del armónico 2.º a 63.º de cada voltaje o corriente de fase se pueden analizar en tiempo real. | |
El espectro de cada armónico se muestra visualmente en forma de histograma (la onda fundamental es 100%). |
☆ Función de análisis y estadísticas de datos. | |
S/N | Declaración de función |
Estadísticas y análisis de datos: Calcule el máximo (Max), mínimo (Min), pico a pico (PP), promedio (Avg), desviación estándar (S.dev), divergencia (Div), etc. de la electricidad medida. | |
Prueba del gráfico de tendencias de energía: Durante el ciclo de prueba, dibuje la curva de cambio de potencia con el tiempo en tiempo real. | |
Histograma de distribución normal: Muestra la distribución de la electricidad a contar durante el período de prueba. |
5. Especificaciones
5.1 Medición de voltaje CA y CC
Rango | Resolución | Exactitud (k=2),(ppm*RD + ppm*RG o V) [1] | |||
corriente continua | 40Hz≤F≤200Hz | 200Hz | Coeficiente de temperatura (/°C) @(15 ~ 30)°C | ||
100mV | 10 nV | 50 + 5 μ | 120 + 80 | 200 + 100 | 3 +0,5 µV |
300 mV | 10 nV | 30 + 6 μ | 120 + 80 | 200 + 100 | 3 + 0,6 µV |
1V | 0,1 µV | 30 + 20 | 60 + 40 | 120 + 80 | 2,5 + 1 |
3V | 0,1 µV | 30 + 20 | 60 + 40 | 120 + 80 | 2,5 + 1 |
10 voltios | 1 µV | 30 + 20 | 60 + 40 | 120 + 80 | 2,5 + 0,5 |
30 voltios | 1 µV | 30 + 20 | 60 + 40 | 120 + 80 | 2,5 + 1 |
100 voltios | 10 µV | 30 + 20 | 60 + 40 | 120 + 80 | 2,5 + 1 |
300 voltios | 10 µV | 30 + 20 | 120 + 80 | 200 + 100 | 3,5 + 1,5 |
1000 voltios | 0,1 mV | 30 + 20 | 120 + 80 | 200 + 100 | 3,5 + 1,5 |
Nota [1]: (ppm = partes por millón) (por ejemplo, 10 ppm = 0,001%). |
• Rango de medición de CC: ± (10 mV ~ 1150 V). Cambio de rango manual/automático
• Rango de medición de CA: 10 mV ~ 800 V (valor válido). Cambio de rango manual/automático
• Ancho de banda de entrada: 50 kHz
• Resolución mínima: 10 nV, pantalla de 8 bits.
• Impedancia de entrada: 1 MΩ
• Protección de entrada: 1200 Vpaquete.
5.2 Medición de corriente CA y CC
Rango | Resolución | Exactitud (k=2),(ppm*RD +ppm*RG o n / A) | |||
corriente continua | 40Hz≤F≤200Hz | 200Hz | Coeficiente de temperatura (/°C) @ (15 ~ 30)°C | ||
100 μA | 0,1 na | 50+ 5 nA | 200 + 100 | 250 + 150 | 3 + 0,5 norte |
300 μA | 0,1 na | 50+ 15 nA | 200 + 100 | 250 + 150 | 3 + 1,5 norte |
1mA | 1 nA | 30 + 20 | 200 + 100 | 250 + 150 | 2,5 + 1 |
3mA | 1 nA | 30 + 20 | 60 + 40 | 100 +50 | 2,5 + 1 |
10 mA | 10 na | 30 + 20 | 60 + 40 | 100 + 50 | 2,5 + 1 |
30mA | 10 na | 30 + 20 | 60 + 40 | 100 + 50 | 2,5 + 1 |
100 mA | 0,1 µA | 30 + 20 | 60 + 40 | 100 + 50 | 2,5 + 1 |
300 mA | 0,1 µA | 30 + 20 | 60 + 40 | 100 + 50 | 2,5 + 1 |
1 un | 1 µA | 30 + 20 | 200 + 100 | 250 + 150 | 2,5 + 1 |
3A | 1 µA | 30 + 20 | 200 + 100 | 250 + 150 | 2,5 + 1 |
10 A | 10 µA | 30 + 20 | 200 + 100 | 250 + 150 | 2,5 + 1 |
30 A | 10 µA | 30 + 20 | 200 + 100 | 250 + 150 | 2,5 + 1 |
100 A | 0,1 mA | 30 + 20 | 200 + 100 | 250 + 150 | 2,5 + 1 |
200 A [2] | 0,1 mA | 30 + 20 | 200 + 100 | 250 + 150 | 3,5 + 1,5 |
500 A [2] | 0,1 mA | 30 + 20 | 200 + 100 | 250 + 150 | 3,5 + 1,5 |
Nota [2]: Los rangos de corriente de 200 A y 500 A son opciones y se debe seleccionar un transductor de corriente como el TH0540 para ampliar el rango. |
• Rango de medición de CC: ± (10 μA ~ 120 A) .Cambio de rango manual/automático
El límite superior de corriente CC se puede ampliar a 240 A o 600 A conectando el transductor.
• Rango de medición de CA: 10 μA ~ 80 A (valor efectivo), cambio de rango manual/automático
El límite superior de corriente CA se puede ampliar a 160 A o 400 A (valor efectivo) conectando el transductor.
• Ancho de banda de entrada: 50 kHz
• Resolución mínima: 0,1 nA, visualización de números decimales de 8 dígitos.
5.3 Medición de voltaje de señal pequeña CA/CC
Rango | Resolución | Exactitud (k=2),± (ppm*RD +ppm*RG o μV) | |||
corriente continua | 40Hz≤F≤200Hz | 200Hz | Coeficiente de temperatura (/°C) @ (15 ~ 30)°C | ||
1mV | 1 norteV | 40 + 0,2 μ | — | — | 4 + 0,02 μ |
10 mV | 10 norteV | 40 +0,5 μ | 120 + 80 | 200 + 100 | 3 + 0,05 μ |
100 mV | 100 norteV | 40 + 10 | 80 + 40 | 100 + 50 | 3 + 1.0 |
1V | 1μV | 40 + 10 | 80 + 40 | 100 + 50 | 2 + 0,5 |
10 voltios | 10 micronesV | 40 + 10 | 80 + 40 | 100 + 50 | 2 + 0,5 |
• Rango de medición de CA: ± (0,1 mV ~ 12 V). Cambio de rango manual/automático
• Rango de medición de CC: 2 mV ~ 10,2 V (valor efectivo). Cambio de rango manual/automático
• Ancho de banda de entrada: 50 kHz
• Resolución mínima: 0,1 nV, visualización de números decimales de 8 dígitos.
• Impedancia de entrada:> 1 GΩ。
• Protección de entrada: 150 Vpaquete,continuidad.
5.4 Medición de frecuencia/fase de CA
Tipo | Rango | Exactitud (k=2) | |
40 Hz ≤ F ≤ 200 Hz | 200 Hz < F ≤ 1 kHz | ||
Frecuencia | 40.000 00Hz~1000.000Hz | 20 ppm | 20 ppm |
Fase | 0.000 0°~359.999 9° | 0,02° | 0,05° |
5.5 Medición de potencia/energía eléctrica
Alimentación CC/Energía eléctrica | Rango de medición | Combinación de voltaje CC y corriente CC. |
Exactitud | Incertidumbre del voltaje CC + incertidumbre de la corriente CC (o voltaje de señal pequeña) | |
Alimentación CA/Energía eléctrica | Rango de medición | Combinación de voltaje CA y corriente CA. |
Exactitud | Incertidumbre del voltaje CA+incertidumbre de la corriente CA,|PF|=1 | |
Pulso de energía eléctrica | Entrada de impulsos de energía eléctrica estándar | recibir directamente el pulso fotoeléctrico de energía eléctrica del medidor probado |
Salida de impulsos de energía eléctrica estándar | La amplitud de la señal es de 5 V, nivel TTL. FH=60 kHz × Valor de potencia ÷ valor del rango de voltaje ÷ valor del rango actual FL=60 kHz × Valor de potencia ÷ valor de rango de voltaje ÷ valor de rango de corriente ÷ 10000 | |
Visualización de errores de energía eléctrica. | Visualización automática, resolución 0,001% |
6. Información de pedido
7. Indicadores técnicos generales
Fuente de alimentación | CA (220 ± 22) V, (50 ± 2) Hz, consumo máximo de energía: 100 VA |
Rendimiento de temperatura | Temperatura de trabajo: 15°C~35°C; Temperatura de almacenamiento: -10°C~50°C |
Rendimiento de humedad | Humedad de trabajo: < 80 % a 30 °C, < 70 % a 40 °C, < 40 % a 50 °C Humedad de almacenamiento:(20%~80%) HR, Sin condensación |
Interfaz | USB, RS232, RJ45 |
5. Especificaciones
5.1 Medición de voltaje CA y CC
Rango | Resolución | Exactitud (k=2),(ppm*RD + ppm*RG o V) [1] | |||
corriente continua | 40Hz≤F≤200Hz | 200Hz | Coeficiente de temperatura (/°C) @(15 ~ 30)°C | ||
100mV | 10 nV | 50 + 5 μ | 120 + 80 | 200 + 100 | 3 +0,5 µV |
300 mV | 10 nV | 30 + 6 μ | 120 + 80 | 200 + 100 | 3 + 0,6 µV |
1V | 0,1 µV | 30 + 20 | 60 + 40 | 120 + 80 | 2,5 + 1 |
3V | 0,1 µV | 30 + 20 | 60 + 40 | 120 + 80 | 2,5 + 1 |
10 voltios | 1 µV | 30 + 20 | 60 + 40 | 120 + 80 | 2,5 + 0,5 |
30 voltios | 1 µV | 30 + 20 | 60 + 40 | 120 + 80 | 2,5 + 1 |
100 voltios | 10 µV | 30 + 20 | 60 + 40 | 120 + 80 | 2,5 + 1 |
300 voltios | 10 µV | 30 + 20 | 120 + 80 | 200 + 100 | 3,5 + 1,5 |
1000 voltios | 0,1 mV | 30 + 20 | 120 + 80 | 200 + 100 | 3,5 + 1,5 |
Nota [1]: (ppm = partes por millón) (por ejemplo, 10 ppm = 0,001%). |
• Rango de medición de CC: ± (10 mV ~ 1150 V). Cambio de rango manual/automático
• Rango de medición de CA: 10 mV ~ 800 V (valor válido). Cambio de rango manual/automático
• Ancho de banda de entrada: 50 kHz
• Resolución mínima: 10 nV, pantalla de 8 bits.
• Impedancia de entrada: 1 MΩ
• Protección de entrada: 1200 Vpaquete.
5.2 Medición de corriente CA y CC
Rango | Resolución | Exactitud (k=2),(ppm*RD +ppm*RG o n / A) | |||
corriente continua | 40Hz≤F≤200Hz | 200Hz | Coeficiente de temperatura (/°C) @ (15 ~ 30)°C | ||
100 μA | 0,1 na | 50+ 5 nA | 200 + 100 | 250 + 150 | 3 + 0,5 norte |
300 μA | 0,1 na | 50+ 15 nA | 200 + 100 | 250 + 150 | 3 + 1,5 norte |
1mA | 1 nA | 30 + 20 | 200 + 100 | 250 + 150 | 2,5 + 1 |
3mA | 1 nA | 30 + 20 | 60 + 40 | 100 +50 | 2,5 + 1 |
10 mA | 10 na | 30 + 20 | 60 + 40 | 100 + 50 | 2,5 + 1 |
30mA | 10 na | 30 + 20 | 60 + 40 | 100 + 50 | 2,5 + 1 |
100 mA | 0,1 µA | 30 + 20 | 60 + 40 | 100 + 50 | 2,5 + 1 |
300 mA | 0,1 µA | 30 + 20 | 60 + 40 | 100 + 50 | 2,5 + 1 |
1 un | 1 µA | 30 + 20 | 200 + 100 | 250 + 150 | 2,5 + 1 |
3A | 1 µA | 30 + 20 | 200 + 100 | 250 + 150 | 2,5 + 1 |
10 A | 10 µA | 30 + 20 | 200 + 100 | 250 + 150 | 2,5 + 1 |
30 A | 10 µA | 30 + 20 | 200 + 100 | 250 + 150 | 2,5 + 1 |
100 A | 0,1 mA | 30 + 20 | 200 + 100 | 250 + 150 | 2,5 + 1 |
200 A [2] | 0,1 mA | 30 + 20 | 200 + 100 | 250 + 150 | 3,5 + 1,5 |
500 A [2] | 0,1 mA | 30 + 20 | 200 + 100 | 250 + 150 | 3,5 + 1,5 |
Nota [2]: Los rangos de corriente de 200 A y 500 A son opciones y se debe seleccionar un transductor de corriente como el TH0540 para ampliar el rango. |
• Rango de medición de CC: ± (10 μA ~ 120 A) .Cambio de rango manual/automático
El límite superior de corriente CC se puede ampliar a 240 A o 600 A conectando el transductor.
• Rango de medición de CA: 10 μA ~ 80 A (valor efectivo), cambio de rango manual/automático
El límite superior de corriente CA se puede ampliar a 160 A o 400 A (valor efectivo) conectando el transductor.
• Ancho de banda de entrada: 50 kHz
• Resolución mínima: 0,1 nA, visualización de números decimales de 8 dígitos.
5.3 Medición de voltaje de señal pequeña CA/CC
Rango | Resolución | Exactitud (k=2),± (ppm*RD +ppm*RG o μV) | |||
corriente continua | 40Hz≤F≤200Hz | 200Hz | Coeficiente de temperatura (/°C) @ (15 ~ 30)°C | ||
1mV | 1 norteV | 40 + 0,2 μ | — | — | 4 + 0,02 μ |
10 mV | 10 norteV | 40 +0,5 μ | 120 + 80 | 200 + 100 | 3 + 0,05 μ |
100 mV | 100 norteV | 40 + 10 | 80 + 40 | 100 + 50 | 3 + 1.0 |
1V | 1μV | 40 + 10 | 80 + 40 | 100 + 50 | 2 + 0,5 |
10 voltios | 10 micronesV | 40 + 10 | 80 + 40 | 100 + 50 | 2 + 0,5 |
• Rango de medición de CA: ± (0,1 mV ~ 12 V). Cambio de rango manual/automático
• Rango de medición de CC: 2 mV ~ 10,2 V (valor efectivo). Cambio de rango manual/automático
• Ancho de banda de entrada: 50 kHz
• Resolución mínima: 0,1 nV, visualización de números decimales de 8 dígitos.
• Impedancia de entrada:> 1 GΩ。
• Protección de entrada: 150 Vpaquete,continuidad.
5.4 Medición de frecuencia/fase de CA
Tipo | Rango | Exactitud (k=2) | |
40 Hz ≤ F ≤ 200 Hz | 200 Hz < F ≤ 1 kHz | ||
Frecuencia | 40.000 00Hz~1000.000Hz | 20 ppm | 20 ppm |
Fase | 0.000 0°~359.999 9° | 0,02° | 0,05° |
5.5 Medición de potencia/energía eléctrica
Alimentación CC/Energía eléctrica | Rango de medición | Combinación de voltaje CC y corriente CC. |
Exactitud | Incertidumbre del voltaje CC + incertidumbre de la corriente CC (o voltaje de señal pequeña) | |
Alimentación CA/Energía eléctrica | Rango de medición | Combinación de voltaje CA y corriente CA. |
Exactitud | Incertidumbre del voltaje CA+incertidumbre de la corriente CA,|PF|=1 | |
Pulso de energía eléctrica | Entrada de impulsos de energía eléctrica estándar | recibir directamente el pulso fotoeléctrico de energía eléctrica del medidor probado |
Salida de impulsos de energía eléctrica estándar | La amplitud de la señal es de 5 V, nivel TTL. FH=60 kHz × Valor de potencia ÷ valor del rango de voltaje ÷ valor del rango actual FL=60 kHz × Valor de potencia ÷ valor de rango de voltaje ÷ valor de rango de corriente ÷ 10000 | |
Visualización de errores de energía eléctrica. | Visualización automática, resolución 0,001% |
6. Información de pedido
7. Indicadores técnicos generales
Fuente de alimentación | CA (220 ± 22) V, (50 ± 2) Hz, consumo máximo de energía: 100 VA |
Rendimiento de temperatura | Temperatura de trabajo: 15°C~35°C; Temperatura de almacenamiento: -10°C~50°C |
Rendimiento de humedad | Humedad de trabajo: < 80 % a 30 °C, < 70 % a 40 °C, < 40 % a 50 °C Humedad de almacenamiento:(20%~80%) HR, Sin condensación |
Interfaz | USB, RS232, RJ45 |
