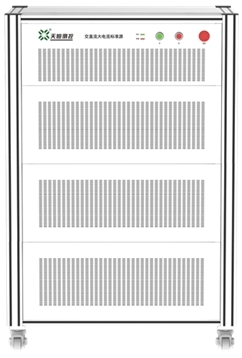

Fuente estándar de corriente CA/CC TA1500

TA1500es una serie de dispositivos fuente de corriente CA estándar, que pueden generar corriente grande de corriente CA de alta estabilidad y alta precisión, adecuados para calibrar amperímetros de corriente CA, transformadores de corriente, sensores de corriente y otros dispositivos.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
TA1500
Marca del producto:
TUNKIA

TA1500 Corriente CA/CC Estándar Fuente

Fuente estándar de corriente continua CA TA1500

1. Resumen

TA1500 es una serie de AC Dispositivos fuente estándar actuales, que pueden generar alta estabilidad y alta precisión. Corriente CA grande, adecuado para calibrar CA amperímetros actuales, actual transformadores, sensores de corriente y otros dispositivos.

2. Características

• Admite salidas combinadas de múltiples fuentes de módulos de hasta 6 kA.

• Frecuencia de prueba: CC, 10 Hz ~ 65 Hz (400, 1kHz opcional).

• Clase de precisión: Clase 0,02 o Clase 0.05

• Las salidas de corriente CA y CC utilizan el mismo bus y bloque de terminales.

• La corriente CC es bipolar y no requiere conmutación de relé.

• Admite consola de control externo para ajustar la salida actual.

• El software controla el lento ascenso y caída de la corriente grande y la amplitud de sobreimpulso. es pequeño.

3. Aplicaciones

☆ Calibrar el AC actual amperímetro

Fuente de corriente estándar CA CC TA1500 Calibrar el amperímetro de corriente CA Calibrar el transformador del sensor de corriente

• Clase 0.02 especificación: Adecuado para calibrar amperímetros AC-DC grandes de clase 0,1 e inferiores.

• Clase 0.05 especificación: Adecuado para calibrar amperímetros AC-DC grandes de clase 0,2 e inferiores.

☆ Calibrar actual sensor/transformador

• TA1500 Se puede utilizar como entrada de corriente primaria para el sensor o transformador bajo prueba.

• En combinación con un amperímetro o voltímetro de precisión, el sensor o transformador se calibra mediante el método de medición directa.

4. Características funcionales

☆ Salida de medición y modo de ajuste

TA1500 AC DC Fuente de corriente estándar Salida de medición y modo de ajuste

• Con el 'punto fijo producción', puede configurar directamente el valor de salida requerido haciendo clic en la pantalla táctil.

• La unidad cambia de forma totalmente automática al rango de salida óptimo.

☆ Salida armónica (opcional).

TA1500 AC DC Fuente de corriente estándar Salida armónica (opcional)

• Función de salida armónica opcional, la corriente se puede superponer 2~21 armónicos a 50 Hz.

• La amplitud y fase de cada armónico se pueden configurar de forma independiente., y la forma de onda de salida y el espectrograma. se puede mostrar.

5. Especificaciones

5.1 Salida de corriente continua CA

Rango	Estabilidad a corto plazo (%/minuto)			Incertidumbre de medición (k=2) (ppmRD+ppmRG) [1]			Carga máxima Voltaje (Vpaquete).
Rango	Clase 0.01 [2]	Clase 0.02	Clase 0.05	Clase 0.01 [2]	Clase 0.02	Clase 0.05	Carga máxima Voltaje (Vpaquete).
10 A	0.003	0.005	0.01	60 + 40	150 + 50	400 + 100	8
30 A	0.003	0.005	0.01	60 + 40	150 + 50	400 + 100	8
100 A	0.003	0.005	0.01	60 + 40	150 + 50	400 + 100	8
300 A	0.003	0.005	0.01	60 + 40	150 + 50	400 + 100	8
600 A	0.003	0.005	0.01	60 + 40	150 + 50	400 + 100	8
1kA	0.003	0.005	0.01	60 + 40	150 + 50	400 + 100	8
...	...	...	...	...	...	...	...
N*1kA	0.003	0.005	0.01	60 + 40	150 + 50	400 + 100	8
Nota: [1] RD es el valor de lectura, RG es el valor de rango; [2] El 0,01 El nivel solo admite CORRIENTE CONTINUA, 45 ~ 65Hz rango de frecuencia.

• Rango de salida: rango por debajo de 1 kA (Excluyendo 1 kA): 10%~112%*GR

Rango superior a 1 kA (incluido 1 kA): 10%~100%*RG (máximo ampliable producción a 6 kA）

• Ajuste de finura: 5 ppm*RG, 7 dígitos visualización decimal

• Coeficiente de ondulación de CC: ≤ 0,5 % a 5 kHz o menos, distorsión de CA: ≤ 0,5%.

• Tiempo de asentamiento: utilizando el ascenso lento producción modo, el tiempo para estabilizarse a la precisión de salida es aproximadamente 3 segundos

• Función de protección: protección de circuito abierto, protección contra sobrecarga, protección contra sobrecalentamiento

5.2 Frecuencia y Armónicos

Frecuencia de onda sinusoidal	Rango de frecuencia	10 Hz ~ 65 Hz(400 Hz、 1 kHz opcional)
	Finura mínima	0,0001Hz
	Incertidumbre de medida (k=2).	0,005%
Salida armónica (Opcional)	Número de armónicos	2.o ~ 21.o tiempo
	amplitud armónica	0,0% ~ 40,0% ajustable (en relación con la fundamental).
	Incertidumbre de medida (k=2).	0,5%

6. Especificaciones generales

Fuente de alimentación	CA (380 ± 38) V, (50 ± 2) Hz
Consumo máximo de energía	16 kVA / por 1 kA
Tiempo de calentamiento	30 minutos
Rendimiento de temperatura	Temperatura de trabajo: 10°C~35ºC Temperatura de calibración: 18°C~28°C Temperatura de almacenamiento: -20°C~ 70°C
Rendimiento de humedad	Humedad de funcionamiento: <80 % a 30 °C, <70 % a 40 °C Humedad de almacenamiento: (20%~80%) R·H, sin condensación
Altitud	< 3000m
Interface de comunicación	Interfaz RS232
