Divisor de voltaje de banda ancha TH0150

TH0150es un conjunto de divisores de voltaje de frecuencia amplia con 9 rangos diferentes, el voltaje de entrada nominal de 10 V ~ 1 kV se puede convertir en un voltaje pequeño de 1 V para realizar la medición de voltaje de frecuencia amplia o forma de onda compleja, que es adecuado para calibrar fuentes de voltaje de banda ancha, voltímetros, divisores de voltaje, transformadores y otros equipos.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
TH0150
Marca del producto:
TUNKIA

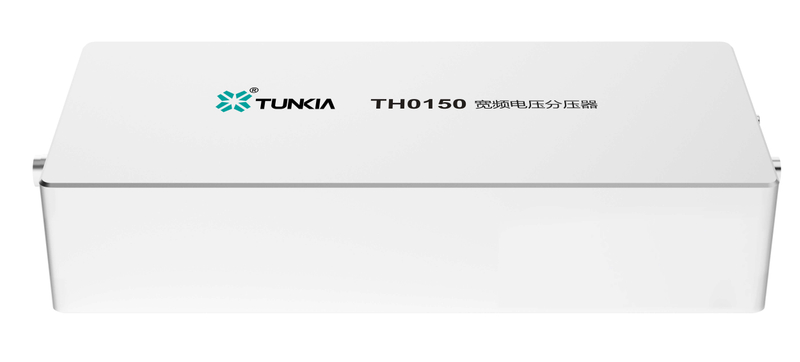

Divisor de voltaje de banda ancha TH0150

1. Resumen

TH0150 es un conjunto de divisores de voltaje de amplia frecuencia con 9 rangos diferentes, la tensión nominal de entrada de 10V~1kV se puede convertir en un pequeño voltaje de 1V para realizar la medición de voltaje de frecuencia amplia o forma de onda compleja, que es adecuada para calibrar fuentes de voltaje de banda ancha, voltímetros, divisores de voltaje, transformadores y otros equipos.

2. Características

Frecuencia: CC ~ 100 kHz.
Incertidumbre de proporción óptima de DC: 20 ppm.
Diferencia óptima CA/CC: 5 ppm a 53 Hz.
Desplazamiento de fase óptimo: 2 μrad@53 Hz.
El voltaje de salida nominal es de 1 V (se pueden personalizar otros valores de voltaje).
El tipo A es un diseño de estructura pasiva con mejores indicadores de CA y CC.
El tipo A se puede conectar externamente con un buffer para obtener el mejor rendimiento de medición.
El tipo B adopta una fuente de alimentación de batería, que puede mejorar la tasa de rechazo del modo común y reducir el ruido.
Tampón de precisión incorporado tipo B.
Caja de instrumentos opcional.

3. Aplicaciones

☆ Calibración de fuente de voltaje/voltímetro de amplia frecuencia.

lSe puede utilizar con TH2000 (analizador de voltaje vectorial o medidor digital de alta precisión) para realizar mediciones precisas de voltaje de frecuencia amplia y se usa para calibrar una fuente de voltaje de frecuencia amplia y un voltímetro de frecuencia amplia.

☆ Calibración de divisor/transformador de voltaje de amplia frecuencia.

lSe puede utilizar con el dispositivo de medición proporcional de voltaje (analizador vectorial de voltaje TH2000) para calibrar el divisor de voltaje de amplia frecuencia, el transformador y el sensor y realizar su error proporcional y error de fase.

☆ Calibración de fuente de alimentación/voltímetro de amplia frecuencia.

lSe puede utilizar con TH0400 (derivación coaxial) y TH2000 para establecer un sistema de medición de precisión de potencia/energía eléctrica de amplia frecuencia, calibrar una fuente de alimentación de amplia frecuencia, un medidor de potencia de amplia frecuencia, un analizador de potencia, etc.

4. Especificaciones (TH0150-A)

4.1 Medición de voltaje

Especificación	Tensión nominal de entrada ( V )	Tensión máxima de entrada ( V )	Tensión nominal de salida (V)	Incertidumbre proporcional (k=2, ppm)	Coeficiente de temperatura (ppm/K)
TH0150-A-10V	10	20	1	20	2
TH0150-A-20V	20	30	1	20	2
TH0150-A-50V	50	60	1	20	2
TH0150-A-100V	100	110	1	20	2
TH0150-A-200V	200	220	1	20	2
TH0150-A-300V	300	330	1	20	2
TH0150-A-500V	500	550	1	50	2
TH0150-A-600V	600	660	1	50	2
TH0150-A-1000V	1000	1100	1	50	2

4.2 Diferencia CA/CC y desplazamiento de fase

Especificación	Diferencia CA/CC (ppm)				Desplazamiento de fase ( μrad )
Especificación	53Hz	1kHz	10 kilociclos	100 kilociclos	53Hz	1kHz	10 kilociclos	100 kilociclos
TH0150-A-10V	5	20	30	50	2	5	50	500
TH0150-A-20V	7	20	30	60	2	8	60	750
TH0150-A-50V	7	20	30	60	2	8	80	900
TH0150-A-100V	9	20	30	100	4	15	120	1000
TH0150-A-200V	9	20	40	150	4	15	150	1500
TH0150-A-300V	9	20	40	200	4	15	200	1500
TH0150-A-500V	10	30	60	250	5	15	250	2000
TH0150-A-600V	10	40	80	300	5	20	300	2500
TH0150-A-1000V	10	50	100	500	5	25	500	5000
Nota: El valor medido de ACV se calculará de acuerdo con la siguiente fórmula:

5. Especificaciones (TH0150-B)

5.1 Medición de voltaje

Especificación y modelo	Tensión nominal de entrada ( V )	Tensión máxima de entrada ( V )	Tensión nominal de salida (V)	Incertidumbre proporcional (k=2, ppm)	Coeficiente de temperatura (ppm/K)
TH0150-B-10V	10	20	1	50	2
TH0150-B-20V	20	30	1	50	2
TH0150-B-50V	50	60	1	50	2
TH0150-B-100V	100	110	1	50	2
TH0150-B-200V	200	220	1	50	2
TH0150-B-300V	300	330	1	50	2
TH0150-B-500V	500	550	1	50	2
TH0150-B-600V	600	660	1	50	2
TH0150-B-1000V	1000	1100	1	50	2

5.2 Diferencia CA/CC y desplazamiento de fase

Especificación	Diferencia CA/CC (ppm)				Desplazamiento de fase ( μrad )
Especificación	53Hz	1kHz	10 kilociclos	100 kilociclos	53Hz	1kHz	10 kilociclos	100 kilociclos
TH0150-B-10V	10	20	30	50	3	5	50	500
TH0150-B-20V	10	20	30	60	3	8	60	750
TH0150-B-50V	10	20	30	60	3	8	80	900
TH0150-B-100V	10	20	30	100	5	15	120	1000
TH0150-B-200V	10	20	40	150	5	15	150	1500
TH0150-B-300V	10	20	40	200	5	15	200	1500
TH0150-B-500V	10	30	60	250	5	15	250	2000
TH0150-B-600V	10	40	80	300	5	20	300	2500
TH0150-B-1000V	10	50	100	500	6	25	500	5000
Nota: El valor medido de ACV se calculará de acuerdo con la siguiente fórmula:

6. Especificaciones generales

Fuente de alimentación	Tipo TH0150-A: pasivo Tipo TH0150-B: batería de litio
Tiempo de calentamiento	30 minutos
Rendimiento de temperatura	temperatura de funcionamiento: 5 °C~45 °C; temperatura de calibración: 18 °C~28 °C; temperatura de almacenamiento: -10 °C~55 °C Nota: Cuando se almacena en un ambiente con temperaturas extremas, el valor de resistencia puede cambiar temporalmente y restablecerse al valor de resistencia original dentro de los siguientes 30 días.
Rendimiento de humedad	Humedad de funcionamiento: < 80 % a 30 °C, < 70 % a 40 °C, < 40 % a 50 °C humedad de almacenamiento: (20%~80%) HR, sin condensación
Peso	5 kilogramos
Modo de conexión	Entrada: enchufe hembra tipo N, Salida: enchufe macho tipo N
Dimensiones totales
