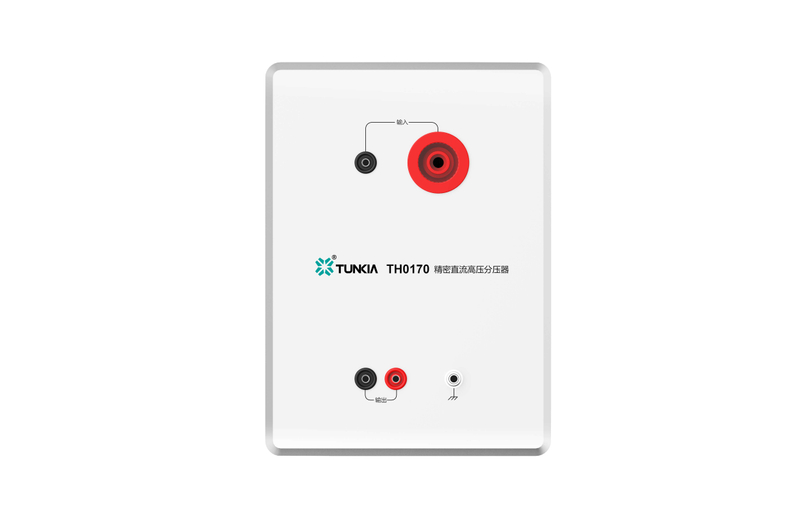

Divisor de alto voltaje CC de precisión TH0170

Compartir con:

Divisor de alto voltaje CC de precisión TH0170

TH0170es una serie de seis divisores de alto voltaje de CC de precisión con diferentes especificaciones de rango, que pueden convertir el alto voltaje de CC en una salida de voltaje de 10 V.Se puede combinar con un voltímetro digital de alta precisión para probar CC, adecuado para la industria eléctrica y laboratorio de medición para calibración y prueba de fuente/medidor de alto voltaje de CC.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
TH0170
Marca del producto:
TUNKIA

Divisor de alto voltaje CC de precisión TH0170

1. Resumen

TH0170 es una serie de seis divisores de alto voltaje CC de precisión con diferentes especificaciones de rango, que pueden convertir alto voltaje CC en una salida de voltaje de 10 V.Se puede combinar con un voltímetro digital de alta precisión para probar CC, adecuado para la industria eléctrica y laboratorio de medición para calibración y prueba de fuente/medidor de alto voltaje de CC.

2. Características

• Rango de entrada nominal: 1 kV~50 kV seis especificaciones.

• Salida de tensión nominal: 10 V.

• La incertidumbre de medición proporcional óptima es de hasta 30 ppm.

3. Aplicaciones

• Establecer un sistema de control y medición de alto voltaje de CC.

• Construya una fuente de alimentación de prueba de alto voltaje CC de precisión

• Establecer un sistema de calibración de alto voltaje CC

• Calibrar fuente/medidor de alto voltaje CC, equipo de conversión V/V de alto voltaje

• Construir un sistema de medición de potencia/energía de CC de alto voltaje y alta corriente.

☆ Construya un sistema de control y medición de alto voltaje de CC

Sistema de control y medición de alto voltaje de CC mediante el divisor de alto voltaje de CC de precisión TH0170 Construya una fuente de alimentación de prueba de alto voltaje CC de precisión utilizando el divisor de alto voltaje CC de precisión TH0170

• Con un voltímetro de precisión, configure el sistema de prueba de alto voltaje de CC, mida y controle la salida de alto voltaje en el sistema de energía.

• Con fuente de alto voltaje CC, voltímetro de precisión, software de computadora, configure una fuente de alimentación de prueba de alto voltaje CC de precisión.

☆ Calibración de fuente de voltaje/voltímetro de amplia frecuencia.

Calibración de fuente de alto voltaje de CC mediante el divisor de alto voltaje de CC de precisión TH0170 Calibración del medidor de alto voltaje CC utilizando el divisor de alto voltaje CC de precisión TH0170

• Con voltímetro de alta precisión, midiendo fuente de alto voltaje CC;

• Calibre la fuente de alto voltaje de CC y el voltímetro de alto CC.

☆ Calibrar equipos de conversión V/V de alto voltaje CC

Calibre divisores de alto voltaje de CC, transformadores, sensores, sondas de alto voltaje y otros equipos de conversión V/V utilizando el divisor de alto voltaje de CC de precisión TH0170.

• Calibre divisores de alto voltaje CC, transformadores, sensores, sondas de alto voltaje y otros equipos de conversión V/V.

☆ Construya un sistema de medición de energía/potencia de CC de alto voltaje y alta corriente

Construya un sistema de medición de potencia/energía de CC de alto voltaje y alta corriente utilizando el divisor de alto voltaje de CC de precisión TH0170

• Con equipo de conversión I/V o I/I de alta corriente (como TH0500), medidor de potencia estándar de vatios-hora (como medidor estándar TD1310 AC-DC, analizador de voltaje vectorial TH2000), para construir un alto voltaje y alto- sistema de medición de potencia/energía actual.Mida la potencia de salida de la fuente de alimentación, la eficiencia de conversión del dispositivo de conversión de energía, la fuente de alimentación de corriente de alto voltaje y el medidor de potencia.

Divisor de alto voltaje CC Divisor de voltaje Divisor de CC Divisor de voltaje CC divisor alto voltaje divisor de alto voltaje

PRODUCTOS RELACIONADOS

Estándar de referencia de voltaje CC programable TH0110

Divisor de voltaje de banda ancha TH0150

Divisor de alto voltaje CA/CC de precisión TH0180

Estándar de medición de voltaje CA/CC TH0195

Voltímetro de precisión portátil TH0190

Especificación	Tensión nominal de entrada (KV)	Tensión máxima de entrada (KV)	Tensión nominal de salida (V)	Incertidumbre proporcional (k=2, ppm)
TH0170-1k	1	1.1	10	30
TH0170-2k	2	2.2	10	30
TH0170-5k	5	5.5	10	50
TH0170-10k	10	11	10	50
TH0170-20k	20	22	10	50
TH0170-50k	50	55	10	60

Especificación	Resistencia de entrada (MΩ )	Resistencia de salida ( kΩ )	Coeficiente de temperatura (ppm/K)	Voltaje factor de influencia (ppb/V)
TH0170-1k	10	100	2	10
TH0170-2k	20	100	2	5
TH0170-5k	50	100	2	4
TH0170-10k	200	200	5	2
TH0170-20k	400	200	5	1
TH0170-50k	800	160	5	0.5

Fuente de alimentación	——
Tiempo de calentamiento	30 minutos
Rendimiento de temperatura	Temperatura de funcionamiento: 5°C ~ 40°C; Temperatura de almacenamiento: -10°C a 55°C Nota: Cuando se almacena en un ambiente con temperaturas extremas, el valor de resistencia puede cambiar temporalmente y restablecerse al valor de resistencia original dentro de los siguientes 30 días.
Rendimiento de humedad	Humedad de trabajo:(30%-70%) R·H, sin condensación Humedad de almacenamiento: (20% ~ 80%) R·H, sin condensación
Modo de conexión	La conexión de entrada adopta un enchufe de alta presión y la conexión de salida adopta un par de enchufes hembra de ф 4 mm.

Especificación	Tamaño (mm) (Ancho * Fondo * Alto) (excluyendo terminales)	Peso ( kg )	Carta del tamaño
TH0170-1k TH0170-2k TH0170-5k TH0170-10k	180 × 180 × 120	2
TH0170-20k	430 × 320 × 250	13.5
TH0170-50k	430 × 320 × 300	16

Especificación	Tensión nominal de entrada (KV)	Tensión máxima de entrada (KV)	Tensión nominal de salida (V)	Incertidumbre proporcional (k=2, ppm)
TH0170-1k	1	1.1	10	30
TH0170-2k	2	2.2	10	30
TH0170-5k	5	5.5	10	50
TH0170-10k	10	11	10	50
TH0170-20k	20	22	10	50
TH0170-50k	50	55	10	60

Divisor de alto voltaje CC de precisión TH0170

Divisor de alto voltaje CC de precisión TH0170

Divisor de alto voltaje CC de precisión TH0170
