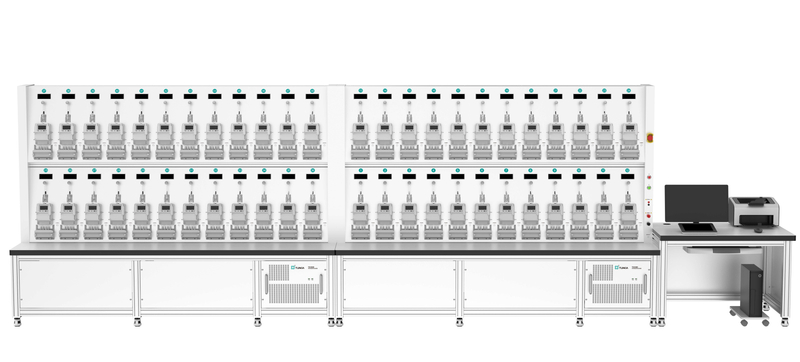

Dispositivo de verificación de medidores de energía monofásicos TD3500

Compartir con:

Dispositivo de verificación de medidores de energía monofásicos TD3500

TD3500se aplica paraverificacióndecontadores de energía monofásicos.Consiste principalmente en una fuente de energía estándar de precisión monofásica, una plataforma de verificación, una plataforma de medición y control, una PC (opcional) y un software de verificación.TD3500sadmite la verificación simultánea de6~24soltero-electricidad de fase/mecánicoenergíaMedidores con el mismo rango de voltaje/corriente, diferente constante del medidor.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
TD3500
Marca del producto:
TUNKIA

TD3500 Dispositivo de verificación de medidores de energía monofásicos

1. Resumen

TD3500 se aplica para verificación de contadores de energía monofásicos. Consiste principalmente en una fuente de energía estándar de precisión monofásica, una plataforma de verificación, una plataforma de medición y control, una PC (opcional) y un software de verificación. TD3500 sadmite la verificación simultánea de 6 ~ 24 soltero-electricidad de fase/mecánico energía Medidores con el mismo rango de voltaje/corriente, diferente constante del medidor.

2. Elementos de verificación

• Prueba sin carga

• Iniciando la prueba actual

• error intrínseco

• Meter constante

• Error de cálculo diario

3. Características

3.1 Funciones básicas

• Capacidad máxima de salida: 264V / 120A.

• Fundamental frecuencia: 45Hz ~ 100Hz.

• Exactitud: Clase 0.05 o Clase 0.1.

• Salida de corriente mínima: Tan bajo como 1 mA.

• Auto rango: Acambio de rango automático y coincidencia de carga.

• EMedición de energía: Ppositivo / Energía activa y reactiva negativa.

• Derror de cálculo diario prueba: Probador de reloj estándar integrado.

• Inspección de patrulla automática: Soporte automático inspección de patrulla.

• Conexión: Equipado con soporte especial para manómetro.

• Comunicación: DUT a través del puerto RS-485.

• Epulso nervioso: EPuertos de muestreo de pulsos eléctricos y ópticos.

• Mprueba de posiciones múltiples: Opcional 6,12,16,24 posiciones.

• Unidad de control móvil: pantalla táctil LCD por valor producción.

• Pprofesional software de verificación: Admite la verificación semiautomática o totalmente automática de la DUT, gestión de datos y exportación de certificados.El software tiene la función de realizar pruebas múltiples en un solo punto, se puede configurar el intervalo de prueba y la curva de error se puede dibujar automáticamente.

3.2 Funciones opcionales

• Armónico producción: Cargable 2Dakota del Norte ~21calle armónico @50Hz/60Hz, el contenido armónico y la fase son ajustables.

• Smedida estándarr: Opcional medidor estándar con Exactitud Clase 0.05 / Clase 0,02.

4. Especificaciones

4.1 Salida de voltaje trifásico

Rango	Rsolución	SEstabilidad a corto plazo (%/minuto)		Exactitud ±(ppm de lectura + ppm de rango) [1]		Factor de distorsión ( % )
		Clase 0.05	Clase 0.1	Clase 0.05	Clase 0.1
220 voltios	1mV	0.01	0.02	200 + 50	300 + 200	< 0,3
Nota [1]: (ppm = partes por millón) (p. ej., 10 ppm = 0,001%).

• Orango de salida: 0 voltios~264V, 6 dígitoss mostrar, LCapacidad de carga: 15VA/ (fase · posición)

• Pfunción protectora: Protección contra cortocircuitos, Protección de sobrecarga

4.2 Salida de corriente trifásica

Rango	Rsolución	SEstabilidad a corto plazo (%/minuto)		Exactitud ± (ppm de lectura + ppm de rango)		Factor de distorsión ( % )
Rango	Rsolución	Clase 0.05	Clase 0.1	Clase 0.05	Clase 0.1	Factor de distorsión ( % )
10 mamá	0,1 µA	0.02	0.04	300 + 200	500 + 300	< 0,5
20 mamá	0,1 µA	0.02	0.04	300 + 200	500 + 300	< 0,5
50 mamá	0,1 µA	0.02	0.04	200 + 50	300 + 200	< 0,5
100 mamá	1 µA	0.01	0.02	200 + 50	300 + 200	< 0,5
200 mamá	1 µA	0.01	0.02	200 + 50	300 + 200	< 0,5
500 mamá	1 µA	0.01	0.02	200 + 50	300 + 200	< 0,5
1 A	10 µA	0.01	0.02	200 + 50	300 + 200	< 0,5
2 A	10 µA	0.01	0.02	200 + 50	300 + 200	< 0,5
5 A	10 µA	0.01	0.02	200 + 50	300 + 200	< 0,5
10 A	100 μA	0.01	0.02	200 + 50	300 + 200	< 0,5
20 A	100 μA	0.01	0.02	200 + 50	300 + 200	< 0,5
50 A	100 μA	0.01	0.02	200 + 50	300 + 200	< 0,5
100 A	1mA	0.01	0.02	200 + 50	300 + 200	< 0,5

• Orango de salida: 1mA~120 A, 6 dígitoss pantalla, capacidad de carga: 30VA/ (fase · posición)

• Pfunción protectora: Protección de circuito abierto, Protección de sobrecarga

4.3 Frecuencia / Fase

Exactitud		Clase 0.05	Clase 0.1
Frecuencia	Mrango de medición	45Hz~100Hz	45Hz~100Hz
	Minimum Resolución	0.000 01Hz	0.000 01Hz
	Exactitud	± 0,005%*RD	± 0,005%*RD
Fase (Yo ≥ 50 mA)	Mrango de medición	0~360°	0~360°
	Minimum Resolución	0.000 1°	0.000 1°
	Exactitud	± 0,012°	± 0,024°

4.4 Potencia/ Energía

Actual Rángel	Pfactor de potencia	Precisión ± (% de lectura)
Actual Rángel	Pfactor de potencia	Clase 0.05	Clase 0.1
50 mA ≤ Yo ≤ 120 A	0.5L~1~0.5C	0,05%*RD	0,1%*RD
10 mA ≤ yo < 50 mA	1	0,05%*RD	0,1%*RD
10 mA ≤ yo < 50 mA	0.5L~1~0.5C	0,08%*RD	0,15%*RD
1 mA ≤ Yo < 10 mA	1	0,08%*RD	0,15%*RD
1 mA ≤ Yo < 10 mA	0.5L~1~0.5C	0,15%*RD	0,3%*RD

• Stabla de potencia de salida: 0,02% / 2 min (Clase 0,05)0,05 %/2 min (Clase 0.1);

• Mrango de medición de P/E: Combinación de voltaje de corriente alterna y corriente alterna rango;

• Mrango de medición de Factor de potencia: -1.000 00…0.000 00…1.000 00;

• Salida de pulso de energía eléctrica estándar: el puerto de salida de pulso de alta frecuencia emite 60 KHz en rango completo, el puerto de salida de pulso de baja frecuencia emite 6 Hz en rango completo;

• Entrada de impulsos de energía eléctrica estándar: Ffrecuencia ≤ 200 kHz, Voltaje: 0…3,3V…24V;

• Visualización de error de energía eléctrica: Auto, rsolución es 0,0001%.

4.5 Reloj

• Derror de cálculo diario límite: ± 0.05 s/d

5. Especificaciones generales

Fuente de alimentación	CA monofásica (220 ± 22) V, (50 ± 2) Hz
Tiempo de calentamiento	30 minutos
Rendimiento de temperatura	Temperatura de funcionamiento: 5°C~45°C; Temperatura de almacenamiento: -10°C~55°C.
Rendimiento de humedad	Humedad de funcionamiento: < 80% a 30°C, < 70% a 40°C, < 40% a 50°C; Humedad de almacenamiento: (20%~80%) HR, sin condensación.
Interface de comunicación	RS232, RS485, LAN
Ddimensiones de Banco de pruebas (largo* ancho *mesa H / total H, milímetros）	Número de posición	6 posicións	12 posicioness	16 posicións	24 posicións
	Cableado manual	1350750750/1415	——	——	——
	Cableado engarzado	1350750750/1415	1240750600/1782	1590750600/1782	2290750600/1782
Dimensiones del escritorio de la computadora. (largo x ancho x alto)., mm）	Sin medidor estándar	1000×800×750
	Metro estándar	1500×800×750

6. Información de pedido


Tabla de selección de funciones personalizadas especiales
Garrapata	Función de opción	Descripción
	Harmónico Producción	2Dakota del Norte~21th
	Smedidor estándar	Cmuchacha 0.05
	Otros requerimientos
