Dispositivo de verificación de medidores de energía CC TD1575

Compartir con:

Dispositivo de verificación de medidores de energía CC TD1575

TD1575 es un dispositivo de plataforma dedicado a la verificación de medidores de energía eléctrica de CC, que consta de una fuente estándar de voltaje de CC, una fuente estándar de corriente de CC, una fuente estándar de voltaje de señal pequeña de CC (correspondiente al voltaje de la derivación), una plataforma de verificación de posición de multímetro, software de verificación, etc. Admite la verificación de medidores de energía CC conectados directa e indirectamente al mismo tiempo.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
TD1575
Marca del producto:
TUNKIA

TD1575 Dispositivo de verificación de medidores de energía CC

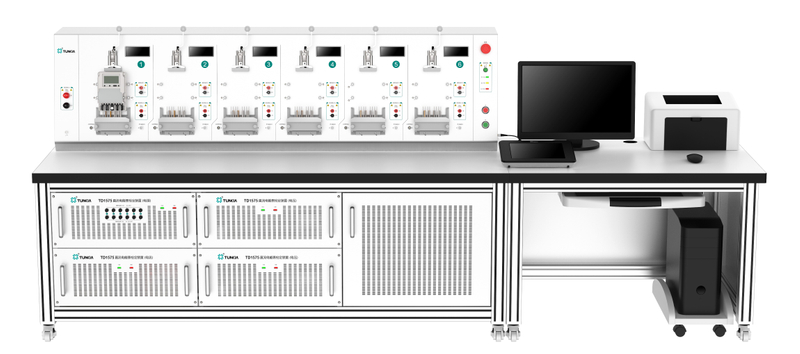

Aparato de verificación TD1575 para medidores de energía CC

* Esto es solo para su referencia, la configuración y los detalles pueden variar según los escenarios de la aplicación.

1. Resumen

TD1575 iDispositivo de plataforma sa dedicado a la verificación de medidores de energía eléctrica de CC, que consta de una fuente estándar de voltaje de CC, una fuente estándar de corriente de CC, una fuente estándar de voltaje de señal pequeña de CC (correspondiente al voltaje de la derivación), una plataforma de verificación de posición del multímetro y un software de verificación. , etc. Admite la verificación de Contadores de energía CC de conexión directa e indirecta. al mismo tiempo.

2. Características del producto

• Medición de potencia/energía eléctrica: clase 0,02, clase 0,05。

• Fuente de voltaje estándar CC: 10 mV ~ 1150 V / 1550 V (opcional)

• Fuente de corriente estándar CC: 20 μA ~ 120 A

• Fuente de voltaje de señal pequeña de cuatro cables CC: 10 μV ~ 4,4 V

• Plataforma opcional de verificación de medidores de energía CC con conexión indirecta de posición de medidor 6/12/16.

• Entrada/salida de pulso de energía eléctrica estándar, utilizada para detectar el error de funcionamiento del medidor de energía eléctrica.

• La fuente de alimentación auxiliar se utiliza para suministrar energía a medidores electrónicos para medir energía eléctrica CC (tipo A).

• La medición estándar del segundo pulso se utiliza para detectar el error de sincronización diario del medidor de energía eléctrica.

• Estación móvil de medición y control, que puede observar o controlar la salida a través de la pantalla táctil LCD.

3. Aplicaciones

☆ Verificación del medidor de energía CC

Aparato de verificación TD1575 para medidores de energía CC de dos conexiones

• Escenario de aplicación 1: La salida máxima de voltaje CC es de 1550 V, cumpliendo con los requisitos de la prueba de voltaje de 1,15 Un de medidores de energía CC de 1 kV;La salida máxima de corriente CC es de 120 A, lo que cumple con los requisitos de la prueba de corriente 1,2 In de medidores de energía de CC de 100 A.Con la función de medición de pulso de potencia, la prueba de contadores de energía CC de conexión directa se puede completar.

• Escenario de aplicación 2:El instrumento tiene una fuente de voltaje de señal pequeña de cuatro cables de 10 μV ~ 4,4 V, con una fuente de voltaje de 1550 V CC y función de medición de pulso de energía eléctrica, puede llevar a cabo trabajos de prueba relevantes en Contadores de energía CC conectados directamente.

5. Especificaciones

5.1 Salida de voltaje CC

Rango	Resolución	Estabilidad a corto plazo (%/mínimo)		Exactitud (k=2) (ppm de lectura + ppm de sonóe) [1]		Corriente de carga máxima (mA)	Ondulación (%)
Rango	Resolución	Clase 0.05	Clase 0.02	Clase 0.05	Clase 0.02	Corriente de carga máxima (mA)	Ondulación (%)
100 mV	1 µV	0.005	0.002	120 + 80	80 + 20	50	< 0.2
300 mV	1 µV	0.005	0.002	120 + 80	80 + 20	50	< 0.2
1 V	10 µV	0.005	0.002	120 + 80	80 + 20	50	< 0.2
3 V	10 µV	0.005	0.002	120 + 80	80 + 20	50	< 0.2
10 V	0,1 mV	0.005	0.002	120 + 80	80 + 20	50	< 0.2
30 V	0,1 mV	0.005	0.002	120 + 80	80 + 20	50	< 0.2
100 V	1mV	0.005	0.002	120 + 80	80 + 20	50	< 0.2
300 V	1mV	0.005	0.002	120 + 80	80 + 20	30	< 0.2
600 V	1mV	0.005	0.002	120 + 80	80 + 20	10	< 0.2
1000 V	10 mV	0.005	0.002	120 + 80	80 + 20	10	< 0.2
1500 voltios [2]	10 mV	0.005	0.002	120 + 80	80 + 20	10	< 0.2
Nota [1]: (ppm = partes por millón) (por ejemplo, 10 ppm = 0,001%). [2]: el rango de 1500 V es una opción.

• Rango de salida: 10 mV ~ 1150 V, pantalla de 6 bits

• Se puede seleccionar la opción de salida de voltaje de 1500 V para ampliar el rango de salida de voltaje a 10 mV ～ 1550 V

• Función de protección: protección contra cortocircuitos, protección contra sobrecargas

5.2 Salida de corriente CC^[3]

Rango	Resolución	Estabilidad a corto plazo (%/mínimo)		Precisión (k=2) (ppm de lectura + ppm de sonóe)		Tensión máxima de carga (V)	Ondulación (%)
Rango	Resolución	Clase 0.05	Clase 0.02	Clase 0.05	Clase 0.02	Tensión máxima de carga (V)	Ondulación (%)
200 µA	1 nA	0,03 µA	0,02 µA	120+0,06 µA	60+0,04 µA	12	< 0.5
500 µA	1 nA	0,05 µA	0,03 µA	120+0,10 µA	60+0,06 µA	12	< 0.5
1 mamá	10 na	0,08 µA	0,04 µA	120+0,15 µA	60+0,08 µA	12	< 0.5
2 mamá	10 na	0.005	0.002	120 + 80	60 + 40	12	< 0.5
5 mamá	10 na	0.005	0.002	120 + 80	60 + 40	12	< 0.5
10 mamá	0,1 µA	0.005	0.002	120 + 80	60 + 40	12	< 0.5
20 mamá	0,1 µA	0.005	0.002	120 + 80	60 + 40	12	< 0.5
50 mamá	0,1 µA	0.005	0.002	120 + 80	60 + 40	12	< 0.5
100 mamá	1 µA	0.005	0.002	120 + 80	60 + 40	12	< 0.5
200 mamá	1 µA	0.005	0.002	120 + 80	60 + 40	12	< 0.5
500 mamá	1 µA	0.005	0.002	120 + 80	60 + 40	3.5	< 0.5
1 A	10 µA	0.005	0.002	120 + 80	60 + 40	3	< 0.5
2 A	10 µA	0.005	0.002	120 + 80	60 + 40	3	< 0.5
5 A	10 µA	0.005	0.002	120 + 80	60 + 40	3	< 0.5
10 A	0,1 mA	0.005	0.002	120 + 80	60 + 40	3	< 0.5
20 A	0,1 mA	0.005	0.002	120 + 80	60 + 40	3	< 0.5
50 A	0,1 mA	0.005	0.002	120 + 80	60 + 40	3	< 1.0
100 A	1mA	0.005	0.002	120 + 80	60 + 40	3	< 1.0
Nota: [3] Como entrada actual del contadores de energía CC de conexión directa

• Rango de salida: 20 μA ~ 120 A, pantalla de 6 bits

• Función de protección: protección de circuito abierto, protección contra sobrecarga

• El dispositivo no tiene función de cortocircuito automático y el terminal de cortocircuito de la posición del medidor está reservado.

5.3 Salida de voltaje de señal pequeña CC[4]

Rango	Resolución	Estabilidad a corto plazo (%/mínimo)	Exactitud (k=2) (ppm de lectura + ppm de sonóe)	Corriente de carga máxima (mA)	Ondulación (%)
1mV	10 nV	0,1 µVrms	120 + 0,3 µV	—	< 0,2
3mV	10 nV	0,3 µVrms	120 + 1 µV	—	< 0,2
10 mV	0,1 µV	1 µVrms	120 + 3 µV	—	< 0,2
30 mV	0,1 µV	0.002	120 + 80	—	< 0,2
100 mV	1 µV	0.002	120 + 80	—	< 0,2
300 mV	1 µV	0.002	120 + 80	≤ 10	< 0,2
1V	10 µV	0.002	120 + 80	≤ 10	< 0,2
4V	10 µV	0.002	120 + 80	≤ 10	< 0,2
Nota: [4] Cuando el encontadores de energía CC de conexión directa se verifica por separado, se puede utilizar como entrada de corriente (correspondiente al voltaje de derivación)

• Rango de salida: ± (10 μV ~ 4,4 V), pantalla de 6 bits

• Se pueden configurar la especificación y la relación de voltaje actual de la derivación, y el valor de salida se puede mostrar de acuerdo con el voltaje o la corriente convertida por las derivaciones.

• Múltiples voltajes de CC de señal pequeña están aislados entre sí y los circuitos de alto voltaje

5.4 Error de sincronización diaria

• Incertidumbre de medición anual del reloj estándar del dispositivo: 2×10-7

• El error de sincronización diaria admite dos modos de visualización de errores: s/d y ppm/ppb

5.5 Índice de energía eléctrica CC

Alimentación CC/Energía eléctrica	Rango	Combinación de voltaje CC y corriente CC (o voltaje de señal pequeña CC)
Alimentación CC/Energía eléctrica	Exactitud	Incertidumbre de la medición de voltaje + incertidumbre de la medición de corriente (o incertidumbre de la medición de voltaje de señal pequeña de CC)
Pulso de energía eléctrica	Salida de impulsos de energía eléctrica estándar	El valor de rango completo de alta frecuencia corresponde a 60 kHz; El valor de rango completo de baja frecuencia corresponde a 6 Hz;
	Frecuencia de salida de impulsos	Tiempo de fluctuación de frecuencia de salida <10 μs
	Entrada de impulsos de energía eléctrica estándar	La amplitud de la señal es de 5 V, nivel TTL; Capaz de recibir pulsos de alta frecuencia ≤ 150 kHz; FH=60 kHz × Valor de potencia ÷ valor del rango de voltaje ÷ valor del rango actual FL=60 kHz × Valor de potencia ÷ valor de rango de voltaje ÷ valor de rango de corriente ÷ 10000
	Visualización de errores de energía eléctrica	Visualización automática, resolución 0,0001%
Diferencia en diferentes epítopos		< ±0,025%

5.6 Fuente de alimentación auxiliar

Salida de potencia CC	Tensión de salida	24V / 48V
	Corriente de carga máxima	120 mA / Epítopo
	Función de protección	Protección de fusible reemplazable
Salida de alimentación de CA	Tensión de salida	220 (aislado)
	Corriente de carga máxima	20 mA /posición del medidor
	Función de protección	Protección de fusible reemplazable

Nota: Se pueden personalizar otros tipos de fuente de alimentación.

6. Especificaciones generales

Fuente de alimentación	CA (220 ± 22) V, (50 ± 2) Hz
Rendimiento de temperatura	Temperatura de trabajo: 0°C~45°C Temperatura de calibración: 18°C~28°C Temperatura de almacenamiento: -20°C~70°C
Rendimiento de humedad	Humedad de trabajo: < 80 % a 30 °C, < 70 % a 40 °C, < 40 % a 50 °C Humedad de almacenamiento:(20%~80%) HR， Sin condensación
Interfaz	RS232

7. Información de pedido

Aparato de verificación TD1575 para medidores de energía de CC Información para realizar pedidos

Dispositivo de verificación de medidores de energía CC Calibración de múltiples contadores de energía. calibrar varios medidores de energía al mismo tiempo calibración de medidores de kwh múltiples Calibración del medidor de vatios-hora de CC Calibración del medidor de energía CC Calibración del medidor inteligente de CC Calibración del medidor de electricidad CC Calibración de contadores de energía 1 kV 100 A DC

PRODUCTOS RELACIONADOS

Dispositivo de prueba de medidores de energía CC TD1580

Dispositivo de verificación de medidores de energía CC de conexión indirecta TD1570

Dispositivo de verificación de medidores de energía CC TD1550

Dispositivo de verificación de medidores de energía CC TD1545

Medidor estándar de CC de alta precisión TD1300

Medidor estándar de precisión CA/CC TD1310

Estándar de referencia de energía de alimentación CC TH3900

Estándar de medición de energía de CA y CC TH3000

☆ Función de verificación del reloj

• Módulo de reloj integrado con precisión de hasta 0,2 ppm, que puede medir la señal del segundo pulso para la prueba de error de sincronización diaria • El módulo GPS integrado y la antena pueden recibir la señal de reloj estándar de GPS.
☆ Fuente de alimentación auxiliar

• Cada posición del medidor tiene una fuente de alimentación auxiliar incorporada, que puede proporcionar una fuente de alimentación de 24 V CC o 220 V CA para medidores electrónicos para medir energía eléctrica CC (tipo A).

☆ Función de verificación del reloj

• Módulo de reloj integrado con precisión de hasta 0,2 ppm, que puede medir la señal del segundo pulso para la prueba de error de sincronización diaria • El módulo GPS integrado y la antena pueden recibir la señal de reloj estándar de GPS.
☆ Fuente de alimentación auxiliar

• Cada posición del medidor tiene una fuente de alimentación auxiliar incorporada, que puede proporcionar una fuente de alimentación de 24 V CC o 220 V CA para medidores electrónicos para medir energía eléctrica CC (tipo A).
