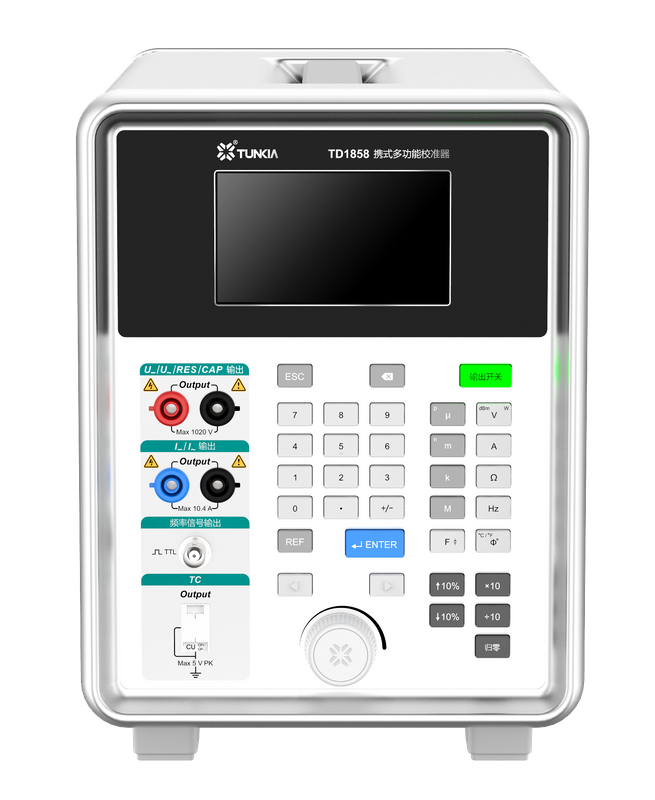

TD1858 Calibrador multifunción portátil

1. Resumen

TD1858 es un calibrador multifunción y de alta precisión, Integra fuente de voltaje ACDC, fuente de corriente ACDC, fuente de resistencia DC, etc. Es portátil y muy adecuado para calibración in situ.

2. Características

• Salida de voltaje CC: +(10 mV ~ 1020 V)、-(10 mV ~ 10,4 V)

• Salida de corriente CC: ± (10 μA ~ 10,2 A)

• Salida de voltaje CA: 10 mV ~ 1020 V

• Salida de corriente CA: 10 μA ~ 10,4 A

• Frecuencia de onda sinusoidal: 10 Hz ~ 20 kHz

• Resistencia CC simulada: 1 Ω ~ 220 MΩ

• Salida de frecuencia de onda cuadrada de 2 MHz

• Salidas de termopar (opcional)

• Calibración de pinza amperimétrica (opcional)

• Pantalla táctil a color de 4,3 pulgadas

3. Solicitud

Aplicación del calibrador multifunción portátil TD1858

☆ Calibrar instrumentos de medición eléctricos ACDC

$TD1858 Portable Multifunction Calibrator Calibrate AC\DC electrical measuring instruments$

• salida DCV: +(10 mV ~ 1020 V), -(10 mV ~ 10,4 V)

• salida DCI: ± (10 µA ~ 10,2 A)

• Salida ACV: 10 mV ~ 1020V, 10 Hz ~ 20 kHz

• salida ACI: 10 µA ~ 10,4 A, 10 Hz ~ 2 kHz

• RES producción: 1 Ω ~ 220 MΩ

• Frecuencia producción:1Hz ~ 2MHz

• Calibrar multímetro digital, voltímetro CA/CC, amperímetro CA/CC, óhmetro CC, frecuencímetro.

☆ Calibrar pinza amperimétrica (opcional)

Calibrador multifunción portátil TD1858 Calibración de pinza amperimétrica (opcional)

• Equivalente a una corriente de 1000AT a través de una corriente de entrada de 20A a la bobina 50T, que es adecuado para calibrar pinzas amperimétricas de CC.

☆ Calibrar termopar (opcional)

Calibrador multifunción portátil TD1858 Calibrar termopar (opcional)

• Tipo de salida de termopar (TC):J、K、T、R、S、B、N、E、L、U、C.

4. Características del panel

☆ Panel frontallateral

Artículo	Descripción
	Pantalla táctil LCD.
	Terminales de salida de voltaje CA/CC y resistencia CC simulada.
	Terminales de salida de corriente AC/DC.
	Terminales de salida de frecuencia de pulso.
	Terminales de salida/medición de termopar.
	Panel de operaciones.
	Pies plegables.

☆ Panel trasero

Artículo	Descripción
	Asa integrada.
	Interfaz USB, LAN, RS232.
	Ventilaciones de refrigeración.
	Interruptor de alimentación.
	Interfaz de alimentación CA 220 V.
	Poste de conexión a tierra del chasis.

5. Características

☆ Amplio rango de salida

Calibrador multifunción portátil TD1858 Amplio rango de salida

☆ Excelente portabilidad

Calibrador multifunción portátil TD1858 Excelente portabilidad

• El peso total es inferior a 10 kg.

☆ Múltiples métodos de salida/ajuste

$TD1858 Portable Multifunction Calibrator Multiple output\adjustment methods$

• 'Salida directaModo ': el valor de salida se puede configurar directamente mediante una tecla física o pantalla táctil.

☆ Múltiples métodos de salida/ajuste

$TD1858 Portable Multifunction Calibrator Multiple output\adjustment methods$

• 'Botón giratorio'modo», el usuario puede configurarlo en el sentido de las agujas del reloj o en el sentido contrario a las agujas del reloj.

$TD1858 Portable Multifunction Calibrator Multiple output\adjustment methods$

• usa la llave ↑10%、↓10%、× 10、÷10 en el panel frontal, puede realizar el ajuste del valor de la cantidad y también puede usarse para realizar la prueba de linealidad relevante.

6. Especificaciones

6.1 Salida de voltaje CC

Rango	Resolución	Exactitud ± (ppm*RD + µV) [1]			Carga máxima (mA)	Factor de ondulación (%)
Rango	Resolución	24 horas (23±1)ºC	90 dias (23±5)ºC	1 año (23±5)ºC	Carga máxima (mA)	Factor de ondulación (%)
100mV	1 µV	40 + 10	64 + 10	80 + 10	100	<0,1
1V	10 µV	40 + 30	64 + 30	80 + 30	100	<0,1
10 voltios	100 µV	40 + 300	64 + 300	80 + 300	100	<0,1
100 voltios	1mV	40 + 3000	64 + 3000	80 + 3000	25	<0,1
1000 voltios	10 mV	40 + 30000	64 + 30000	80 + 30000	12	<0,1
Nota [1]: RD es el valor de lectura, lo mismo a continuación.

• Rango de salida: +(10 mV ~ 1020 V)、-(10 mV ~ 10,4 V)

• Pantalla de 6 dígitos

• Protección contra cortocircuitos y sobrecargas

6.2 Salida de corriente CC

Rango	Resolución	Exactitud ± (%*RD + µA)			Voltaje de cumplimiento (V)	Factor de ondulación (%)
Rango	Resolución	24 horas (23±1)ºC	90 dias (23±5)ºC	1 año (23±5)ºC	Voltaje de cumplimiento (V)	Factor de ondulación (%)
100 μA	1 nA	0,01+0,03	0,016+0,03	0,02+0,03	8	<0,5
1mA	10 na	0,01+0,1	0,016+0,1	0,02+0,1	8	<0,2
10 mA	100 na	0,01+ 1	0,016+ 1	0,02+ 1	8	<0,1
100 mA	1 µA	0.01+ 10	0,016+ 10	0,02+ 10	8	<0,1
1 un	10 µA	0.01+ 100	0,016+ 100	0,02+ 100	4.2	<0,1
10 A	100μA	0,015+ 2000	0,024+ 2000	0,03+ 2000	3.9	<0,1

• Rango de salida: ± (10 μA ~ 10,2 A)

• Pantalla de 6 dígitos

• Protección contra circuito abierto y sobrecarga.

6.3 Salida de voltaje CA

Rango	Resolución	Frecuencia (Hz)	Exactitud ±(%*RD + mV)			Carga máxima (mA)	Armónico (%)
Rango	Resolución	Frecuencia (Hz)	24 hnuestro (23±1)ºC	90 dsí (23±5)ºC	1 año (23±5)ºC	Carga máxima (mA)	Armónico (%)
100 mV	1 µV	10 ~ 2k	0,02 + 0,03	0,032 + 0,03	0,04 + 0,03	100	<0,5
100 mV	1 µV	2k ~ 20k	0,03 + 0,05	0,048 + 0,05	0,06 + 0,05	100	<0,5
1V	10 µV	10 ~ 2k	0,015 + 0,2	0,024 + 0,2	0,03 + 0,2	100	<0,5
1V	10 µV	2k ~ 20k	0,025 + 0,5	0,040 + 0,5	0,05 + 0,5	100	<0,5
10 voltios	100 µV	10 ~ 2k	0,015 + 2	0,024 + 2	0,03 + 2	100	<0,5
10 voltios	100 µV	2k ~ 20k	0,025 + 5	0,040 + 5	0,05 + 5	100	<0,5
100 voltios	1mV	40 ~ 1k	0,03 + 30	0,048 + 30	0,06 + 30	20	<0,5
1000 voltios	10 mV	40 ~ 1k	0,03 + 300	0,048 + 300	0,06 + 300	12	<0,5

• Rango de salida: 10 mV ~ 11 V @ 10 Hz ~ 20 kHz, 10 V~1020 V a 40 Hz~1 kHz

• Pantalla de 6 dígitos

• Protección contra cortocircuitos y sobrecargas

6.4 Salida de corriente CA

Rango	Resolución	Ffrecuencia (Hz)	Exactitud ±(%*RD+μA)			Cumplimiento Vvoltaje (V)	Armónico (%)
Rango	Resolución	Ffrecuencia (Hz)	24 horas (23±1)ºC	90 dias (23±5)ºC	1 año (23±5)ºC	Cumplimiento Vvoltaje (V)	Armónico (%)
100 μA	1 nA	10 ~ 2k	0,03+0,24	0,048+0,24	0,06+0,24	6	<0,5
1mA	10 na	10 ~ 2k	0,025+0,5	0,04+0,5	0,05+0,5	6	<0,5
10 mA	100 na	10 ~ 2k	0,025+5	0,04+5	0,05+ 5	6	<0,5
100 mA	1 µA	10 ~ 2k	0,025+50	0,04+50	0,05+50	6	<0,5
1 un	10 µA	10 ~ 2k	0,025+600	0,04+600	0,05+600	4	<0,5
10 A	100 μA	10 ~ 2k	0,03+9000	0,048+9000	0,06+9000	3.6	<0,5

• Rango de salida: 10 μA ~ 10,4 A @ 10 Hz ~ 2 kHz

• Pantalla de 6 dígitos

• Protección contra circuito abierto y sobrecarga.

6.5 Resistencia CC simulada

Rango	Resolución	Exactitud，±(%*RD+Ω)			Corriente permitida
Rango	Resolución	24 horas (23±1)ºC	90 dias (23±5)ºC	1 año (23±5)ºC	Corriente permitida
10 Ω	100 μΩ	0,025 + 0,05	0,03+0,05	0,05+0,05	1mA~150mA
100 Ω	1mΩ	0,015+0,02	0,024+0,02	0,03+0,02	1mA~80mA
1kΩ	10 mΩ	0,015+0,2	0,024+0,2	0,03+0,2	0,1 mA ~ 8 mA
10 kΩ	100 mΩ	0,015+2	0,024+2	0,03+ 2	10μA~800μA
100 kΩ	1 Ω	0,015+2	0,024+2	0,03+ 20	10μA~200μA
1 MΩ	10 Ω	0.015+20	0.024+20	0,03+ 200	1μA~20 μA
10 MΩ	100 Ω	0,03 + 4000	0,048 + 4000	0,06+ 4000	0,25 μA ~ 20 μA
100 MΩ	1kΩ	0,15 + 200k	0,24 + 200k	0,3+200k	25nA~200nA
200 MΩ	1kΩ	0,18 + 500k	0,28 + 500k	0,35+500k	15nA~100nA

• Rango de salida: 10 Ω ~ 220 MΩ

• Pantalla de 6 dígitos

• Protección contra sobrecorriente y conexión inversa

6.6 Salida de frecuencia de onda sinusoidal

Rángel[2]	Rsolución	Exactitud
10,0000 Hz ≤ F ≤ 99,9999 Hz	0,1 mHz	±0,01%
100.000 Hz ≤ F ≤ 999.999 Hz	1MHz	±0,01%
1.000 00 kHz ≤ F ≤ 9.999 99 kHz	10MHz	±0,01%
10.000 0 kHz ≤ F ≤ 20.000 0 kHz	0,1Hz	±0,01%
Nota [2]: El modo de salida es voltaje CA o corriente CA.

6.7 Salida de frecuencia de pulso

Rango [3]	Resolución	Exactitud	Agitar
1.000 00 Hz ≤ F ≤ 9.999 99 Hz	10 μHz	±(20 ppm*RD + 20 μHz)	<20 ns
10,000 0 Hz ≤ F ≤ 99,999 9 Hz	0,1 mHz
100.000 Hz ≤ F ≤ 999.999 Hz	1MHz
1,000 00 kHz ≤ F ≤ 9,999 99 kHz	10MHz
10,000 0 kHz ≤ F ≤ 99,999 9 kHz	0,1Hz
100.000 kHz ≤ F ≤ 999.999 kHz	1Hz
1.000 00 MHz ≤ F ≤ 2.000 00 MHz	10Hz
Nota [3]: El tipo de salida es nivel TTL.

6.8 Salida de termopar (opcional)

Tipo	Rango[4] °C		Exactitud (°C) @ (23±5)°C[6]
Tipo	mín.	máximo	90 días	1 año
J	-210	-100	0.32	0.40
	-100	760	0.16	0.20
	760	1200	0.28	0.35
K	-200	-100	0.40	0.50
	-100	120	0.20	0.25
	120	1370	0.36	0.45
T	-200	-150	0.80	1.00
T	-150	400	0.16	0.20
R	-50	250	1.20	1.50
R	250	1760	0.72	0.90
S	-50	250	1.20	1.50
S	250	1760	0.72	0.90
B	410	1820	1.12	1.40
N	-200	-100	0.64	0.80
	-100	410	0.28	0.35
	410	1300	0.36	0.45
E	-250	-100	0.64	0.80
	-100	650	0.16	0.20
	650	1000	0.20	0.25
L	-200	900	0.48	0.60
U	-200	900	0.60	0.75
C	0	1000	0.40	0.50
C	1000	2310	1.04	1.30
Nota [4]: resolución de visualización de temperatura: 0,01 °C; Nota [5]: Resistencia interna de la fuente de salida: 10 Ω; Nota [6]: el error del termopar no está incluido. Nota [7]: Utilice compensación externa, J, K, T, R, S, B, N, E cumplen con el estándar internacional de temperatura ITS-90, L, U cumplen con el estándar DIN 43710-1985, C cumplen con el estándar ASTM.

7. Información de pedido

Información para realizar pedidos del calibrador multifunción portátil TD1858

8. Especificaciones generales

Fuente de alimentación	CA (220 ± 22) V, (50 ± 2) Hz
Consumo máximo de energía	500 VA
Tiempo de calentamiento	El doble de tiempo desde el último calentamiento, hasta un máximo de 30 minutos.
Rendimiento de temperatura	Temperatura de funcionamiento: 0°C~40°C Temperatura de calibración: 18°C~28°C Temperatura de almacenamiento: -20°C~70°C
Rendimiento de humedad	Humedad de funcionamiento: <80 % a 30 °C, <70 % a 40 °C Humedad de almacenamiento: (20% ~ 80%) R·H, sin condensación
Interface de comunicación	RS232×1、LAN×1、USB×1
Dimensions	210 mm (ancho) × 365 mm (profundidad) × 266 mm (alto), sin incluir manijas ni pies.
Dimensions
Peso	Alrededor de 9,5 kilos
