TD1850
TUNKIA
1. Resumen

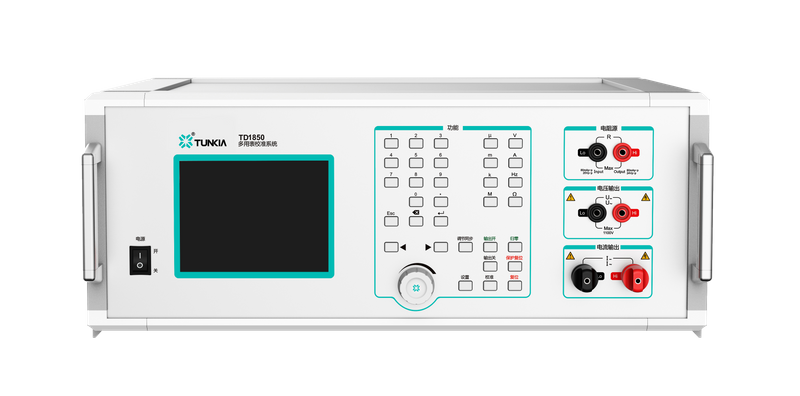

TD1850 es un calibrador multifunción, integra Fuente de voltaje CA/CC, fuente de corriente ACDC, corriente continua fuente de resistencia, etc. La clase de precisión es 0,05. Es aplicado a la calibración Multímetro, voltímetro, amperímetro, óhmetro de 3,5 dígitos, contador de potencia.
2. Características
• voltaje CC osalida: 20 mV ~ 1100 voltios
• Salida de corriente CC: 2 µA ~ 22 A(33 A es opcional)
• Salida de voltaje CA: 20 mV ~ 1100 voltios
• aire acondicionado cactual producción: 200 µA ~ 22 A(33 A es opcional)
• Frecuencia de onda sinusoidal: 45 horasz ~ 1100Hz
• Simulado resistencia CC: 10 Ω ~ 220 MΩ.
• 2 mhz salida de frecuencia de onda cuadrada
• Ajuste remoto (opcional)
• Calibración de pinza amperimétrica (opcional)
• transductor calibración (opcional)
• Pantalla táctil a color de 7,0 pulgadas
3. Solicitud
☆ Calibrar instrumentos de medición eléctricos ACDC |
• DCV producción: 20 mV~1100V • salida DCI: 2 µA ~ 22 A33 A • ACV producción: 20 mV~1100V, 45hz ~ 1100Hz • ACI producción: 200 µA ~ 22 A\33A, 45hz ~ 1100Hz • RES producción: 10 Ω ~ 220 MΩ • Frecuencia producción: 1Hz ~ 2MHz • Calibrar multímetro digital, voltímetro CA/CC, amperímetro CA/CC, óhmetro CC, frecuencímetro. |
☆ Calibrar pinza amperimétrica (opcional) |
• Eequivalente a 1000AT actual a través de entrada corriente de 20 a a la bobina de 50 T, cual es sAdecuado para calibrar corriente continua pinza amperimétrica. |
☆ Calibrar transductor CA/CC (opcional) |
• Medición de señal pequeña de CC.(Vmáximo: 12 V, yomáximo: 24mA) • Calibrar el error proporcional de voltaje/corriente CA/CC transductor. |
1. Resumen
TD1850 es un calibrador multifunción, integra Fuente de voltaje CA/CC, fuente de corriente ACDC, corriente continua fuente de resistencia, etc. La clase de precisión es 0,05. Es aplicado a la calibración Multímetro, voltímetro, amperímetro, óhmetro de 3,5 dígitos, contador de potencia.
2. Características
• voltaje CC osalida: 20 mV ~ 1100 voltios
• Salida de corriente CC: 2 µA ~ 22 A(33 A es opcional)
• Salida de voltaje CA: 20 mV ~ 1100 voltios
• aire acondicionado cactual producción: 200 µA ~ 22 A(33 A es opcional)
• Frecuencia de onda sinusoidal: 45 horasz ~ 1100Hz
• Simulado resistencia CC: 10 Ω ~ 220 MΩ.
• 2 mhz salida de frecuencia de onda cuadrada
• Ajuste remoto (opcional)
• Calibración de pinza amperimétrica (opcional)
• transductor calibración (opcional)
• Pantalla táctil a color de 7,0 pulgadas
3. Solicitud
☆ Calibrar instrumentos de medición eléctricos ACDC |
• DCV producción: 20 mV~1100V • salida DCI: 2 µA ~ 22 A33 A • ACV producción: 20 mV~1100V, 45hz ~ 1100Hz • ACI producción: 200 µA ~ 22 A\33A, 45hz ~ 1100Hz • RES producción: 10 Ω ~ 220 MΩ • Frecuencia producción: 1Hz ~ 2MHz • Calibrar multímetro digital, voltímetro CA/CC, amperímetro CA/CC, óhmetro CC, frecuencímetro. |
☆ Calibrar pinza amperimétrica (opcional) |
• Eequivalente a 1000AT actual a través de entrada corriente de 20 a a la bobina de 50 T, cual es sAdecuado para calibrar corriente continua pinza amperimétrica. |
☆ Calibrar transductor CA/CC (opcional) |
• Medición de señal pequeña de CC.(Vmáximo: 12 V, yomáximo: 24mA) • Calibrar el error proporcional de voltaje/corriente CA/CC transductor. |
4.Características del panel
☆ Panel frontallateral | |
Artículo | Descripción |
Pantalla táctil LCD. | |
Panel de operaciones. | |
Simulado resistencia CC terminal de salidas. | |
Terminales de salida de tensión CA/CC. | |
AC/DC actual terminales de salida. | |
Asa: utilizada para transportar instrumentos. | |
Iterminal de entradas para transductor CC. |
☆ Panel trasero | |
Artículo | Descripción |
Terminales de salida de frecuencia de pulso. | |
Interfaz de caja remota. | |
Interfaz de comunicación RS232. | |
Poste de conexión a tierra del chasis. | |
Interfaz de alimentación CA 220 V. | |
Ventilaciones de refrigeración. |
5. Características
☆ Amplio rango de salida |
☆ Múltiples métodos de salida/ajuste |
• 'Directo producción' modo: el valor de salida se puede configurar directamente mediante llave física o pantalla táctil. |
• La calibración del medidor de puntero analógico generalmente requiere Probar escala por escala, especialmente 'diferencias entre subiendo y bajando' (el cambio causado por la subida y bajada del punto de calibración). • REmote Box puede realizar el ajuste grueso y fino de la corriente. o Voltaje. |
☆ Múltiples métodos de salida/ajuste |
• Tocar 'Punto de calibración' de la pantalla para '% configuración'. |
• 'Botón giratorio'modo», el usuario puede configurarlo en el sentido de las agujas del reloj o en el sentido contrario a las agujas del reloj. |
4.Características del panel
☆ Panel frontallateral | |
Artículo | Descripción |
Pantalla táctil LCD. | |
Panel de operaciones. | |
Simulado resistencia CC terminal de salidas. | |
Terminales de salida de tensión CA/CC. | |
AC/DC actual terminales de salida. | |
Asa: utilizada para transportar instrumentos. | |
Iterminal de entradas para transductor CC. |
☆ Panel trasero | |
Artículo | Descripción |
Terminales de salida de frecuencia de pulso. | |
Interfaz de caja remota. | |
Interfaz de comunicación RS232. | |
Poste de conexión a tierra del chasis. | |
Interfaz de alimentación CA 220 V. | |
Ventilaciones de refrigeración. |
5. Características
☆ Amplio rango de salida |
☆ Múltiples métodos de salida/ajuste |
• 'Directo producción' modo: el valor de salida se puede configurar directamente mediante llave física o pantalla táctil. |
• La calibración del medidor de puntero analógico generalmente requiere Probar escala por escala, especialmente 'diferencias entre subiendo y bajando' (el cambio causado por la subida y bajada del punto de calibración). • REmote Box puede realizar el ajuste grueso y fino de la corriente. o Voltaje. |
☆ Múltiples métodos de salida/ajuste |
• Tocar 'Punto de calibración' de la pantalla para '% configuración'. |
• 'Botón giratorio'modo», el usuario puede configurarlo en el sentido de las agujas del reloj o en el sentido contrario a las agujas del reloj. |
6. Especificaciones
6.1 Salida de voltaje/corriente CC
Rango | Resolución | Estabilidad (±%/minuto) | Exactitud ±(ppm*RD+ppm*RG)[1] | Carga máxima (mA) | Factor de ondulación (%) |
200 metrosV | 1 μV | 0.01 | 300 + 200 | 300 | <0,5 |
2V | 10 μV | 0.01 | 300 + 200 | 500 | <0,5 |
10 voltios | 100 μV | 0.01 | 300 + 200 | 500 | <0,5 |
30 voltios | 100 μV | 0.01 | 300 + 200 | 800 | <0,5 |
100 voltios | 1mV | 0.01 | 300 + 200 | 300 | <0,5 |
300 voltios | 1mV | 0.01 | 300 + 200 | 100 | <0,5 |
600 voltios | 1mV | 0.01 | 300 + 200 | 50 | <0,5 |
1000 voltios | 10 mV | 0.01 | 300 + 200 | 30 | <0,5 |
Rangos | Resolución | Estabilidad (±%/minuto) | Exactitud ± (ppm*RD+ppm*RG) | Voltaje de cumplimiento (V) | Factor de ondulación (%) |
20 µA | 100pA | 0.01 | 300 + 200 | 10 | <0,5 |
200 µA | 1 nA | 0.01 | 300 + 200 | 9 | <0,5 |
2 mA | 10 na | 0.01 | 300 + 200 | 9 | <0,5 |
20 mA | 100 na | 0.01 | 300 + 200 | 9 | <0,5 |
200 metrosA | 1 μA | 0.01 | 300 + 200 | 9 | <0,5 |
2 A | 10 μA | 0.01 | 300 + 200 | 3.5 | <0,5 |
10 A | 100 μA | 0.01 | 300 + 200 | 2.5 | <0,5 |
20 A (30 A)[2] | 100 μA | 0.01 | 300 + 200 | 2.5 | <0,5 |
Nbeneficios según objetivos[1]: RD es el valor de lectura, RG es el valor del rango; Nbeneficios según objetivos[2]: La gama de 30 A es opcional. |
• Rango de salida de voltaje: 20 mV ~ 1100 V
• Cactual rango de salida: 2 μA ~ 22 A33 A
• Protecciones: voltaje fuente protección contra cortocircuitos, corriente fuente protección contra circuito abierto, protección contra sobrecarga
6.2 Salida de corriente/voltaje CA
Rango | Resolución | Estabilidad (± %/min) | Exactitud ± (ppm*RD+ppm*RG) | Carga máxima (mA) | Armónico (%) |
200 mV | 1 µV | 50 µV | 300 + 60 µV | 500 | <1.0 |
2V | 10 µV | 0.01 | 300 + 200 | 500 | <0,5 |
10 voltios | 100 µV | 0.01 | 300 + 200 | 800 | < 0,5 |
30 voltios | 100 µV | 0.01 | 300 + 200 | 800 | < 0,5 |
100 voltios | 1mV | 0.01 | 300 + 200 | 300 | < 0,5 |
300 voltios | 1mV | 0.01 | 300 + 200 | 100 | < 0,5 |
600 voltios | 1mV | 0.01 | 300 + 200 | 50 | < 0,5 |
1000 voltios | 10 mV | 0.01 | 300 + 200 | 30 | < 0,5 |
Rango | Resolución | Estabilidad (± %/min) | Exactitud ± (ppm*RD+ppm*RG) | Voltaje de cumplimiento (V) | Armónico (%) |
2 metrosA | 10 na | 0.6 μA | 300 +0.6 μA | 50 | < 0,5 |
20 metrosA | 100 na | 0.01 | 300 + 200 | 50 | < 0,5 |
200 metrosA | 1 μA | 0.01 | 300 + 200 | 50 | < 0,5 |
1 A | 10 μA | 0.01 | 300 + 200 | 15 | < 0,5 |
2 A | 10 μA | 0.01 | 300 + 200 | 10 | < 0,5 |
5 A | 10 μA | 0.01 | 300 + 200 | 5 | < 0,5 |
20 A(30 A)[1] | 100 μA | 0.01 | 300 + 200 | 2.5 | < 0,5 |
Nota [1]: el rango de 30 A es opcional. |
• Rango de salida de voltaje: 20mV ~ 1100 voltios
• Cactual rango de salida: 2 μA ~ 22 A33 A
• Frecuencia de salida de tensión y corriente.: 45 horasz ~ 1100Hz
• Protecciones: voltaje fuente protección contra cortocircuitos, corriente fuente protección contra circuito abierto, protección contra sobrecarga
6.3 Resistencia CC simulada
Rango | Resolución | Exactitud ± (ppm*RD+ppm*RG) | Corriente permitida |
100 Ω | 1 metroΩ | 300 + 200 | 1 mA ~ 80 mamá |
300 Ω | 1 metroΩ | 300 + 200 | 1 mA ~ 80 mamá |
1kΩ | 10 metrosΩ | 300 + 200 | 100μA ~ 8 mamá |
3kΩ | 10 metrosΩ | 300 + 200 | 100μA ~ 8 mamá |
10 kΩ | 100 metrosΩ | 300 + 200 | 10μA ~ 0.8 mamá |
30kΩ | 100 metrosΩ | 300 + 200 | 10μA ~ 0.8 mamá |
100 kΩ | 1 Ω | 300 + 200 | 10μA ~ 0.8 metrosA |
300 kΩ | 1 Ω | 300 + 200 | 1μA ~ 80 µA |
1 MΩ | 10 Ω | 300 + 200 | 1μA ~ 80 µA |
10 MΩ | 100 Ω | 600 + 400 | 100nA ~ 8 µA |
100 MΩ | 1000 Ω | 3000 + 2000 | 10nA ~ 0.8 µA |
200 MΩ | 1000 Ω | 3500 + 2500 | 10nA ~ 0.8 µA |
• Rango de salida: 10 Ω ~ 220 MΩ
• Protección contra sobrecorriente y conexión inversa
6.4 Onda sinusoidal Salida de frecuencia
Osalida Rángel[1] | Rsolución | Exactitud |
45,0000 Hz ≤ F ≤ 99,9999 Hz | 0,0001Hz | ±0,01% |
100.000 Hz ≤ F ≤ 999.999 Hz | 0,001Hz | ±0,01% |
1000,00 Hz ≤ F ≤ 1100,00 Hz | 0,01Hz | ±0,01% |
Nota [1]: El modo de salida es voltaje CA o corriente CA. |
6.5 Salida de frecuencia de pulso
Rángel[1] | Rsolución | Exactitud | Agitar |
1.000 00 Hz ≤ F ≤ 9.999 99 Hz | 10 μHz | ±(20 ppm*RD + 20 μHz) | <20 ns |
10,000 0 Hz ≤ F ≤ 99,999 9 Hz | 0,1 mHz | ||
100.000 Hz ≤ F ≤ 999.999 Hz | 1MHz | ||
1,000 00 kHz ≤ F ≤ 9,999 99 kHz | 10MHz | ||
10,000 0 kHz ≤ F ≤ 99,999 9 kHz | 0,1Hz | ||
100.000 kHz ≤ F ≤ 999.999 kHz | 1Hz | ||
1.000 00 MHz ≤ F ≤ 2.000 00 MHz | 10 Hz | ||
Nota [1]: El tipo de salida es nivel TTL. |
6.6 Medición de señal pequeña de CC (opcional)
Tipo | Rango | Mrango de medición | Exactitud |
DCV | 1 V | ±(0 ~ 1,2)V | ±(0,006 %*RD + 0,004 %*RG) |
10 voltios | ±(0 ~ 12)V | ±(0,006 %*RD + 0,004 %*RG) | |
DCI | 2 mamá | ±(0 ~ 2,4) mA | ±(0,006 %*RD + 0,004 %*RG) |
20mA | ±(0 ~ 24) mA | ±(0,006 %*RD + 0,004 %*RG) |
7. Especificaciones generales
Fuente de alimentación | CA (220 ± 22) V, (50 ± 2) Hz |
Consumo máximo de energía | 600 VA |
Tiempo de calentamiento | El doble de tiempo desde el último calentamiento, hasta un máximo de 30 minutos. |
Rendimiento de temperatura | Temperatura de funcionamiento: 0°C ~ 40°C Temperatura de calibración: 18°C ~ 28°C Stemperatura de almacenamiento: -20°C ~ 70°C |
Rendimiento de humedad | Humedad de funcionamiento: <80 % a 30 °C, <70 % a 40 °C Shumedad de almacenamiento: (20%~80%) R·H, sin condensación |
Interface de comunicación | RS 232 |
Dimensions | 475 mm (ancho) × 400 mm (profundidad) × 190 mm (alto), sin incluir manijas ni pies. |
Wocho | Acombate 18 kilos |
8. Información de pedido
6. Especificaciones
6.1 Salida de voltaje/corriente CC
Rango | Resolución | Estabilidad (±%/minuto) | Exactitud ±(ppm*RD+ppm*RG)[1] | Carga máxima (mA) | Factor de ondulación (%) |
200 metrosV | 1 μV | 0.01 | 300 + 200 | 300 | <0,5 |
2V | 10 μV | 0.01 | 300 + 200 | 500 | <0,5 |
10 voltios | 100 μV | 0.01 | 300 + 200 | 500 | <0,5 |
30 voltios | 100 μV | 0.01 | 300 + 200 | 800 | <0,5 |
100 voltios | 1mV | 0.01 | 300 + 200 | 300 | <0,5 |
300 voltios | 1mV | 0.01 | 300 + 200 | 100 | <0,5 |
600 voltios | 1mV | 0.01 | 300 + 200 | 50 | <0,5 |
1000 voltios | 10 mV | 0.01 | 300 + 200 | 30 | <0,5 |
Rangos | Resolución | Estabilidad (±%/minuto) | Exactitud ± (ppm*RD+ppm*RG) | Voltaje de cumplimiento (V) | Factor de ondulación (%) |
20 µA | 100pA | 0.01 | 300 + 200 | 10 | <0,5 |
200 µA | 1 nA | 0.01 | 300 + 200 | 9 | <0,5 |
2 mA | 10 na | 0.01 | 300 + 200 | 9 | <0,5 |
20 mA | 100 na | 0.01 | 300 + 200 | 9 | <0,5 |
200 metrosA | 1 μA | 0.01 | 300 + 200 | 9 | <0,5 |
2 A | 10 μA | 0.01 | 300 + 200 | 3.5 | <0,5 |
10 A | 100 μA | 0.01 | 300 + 200 | 2.5 | <0,5 |
20 A (30 A)[2] | 100 μA | 0.01 | 300 + 200 | 2.5 | <0,5 |
Nbeneficios según objetivos[1]: RD es el valor de lectura, RG es el valor del rango; Nbeneficios según objetivos[2]: La gama de 30 A es opcional. |
• Rango de salida de voltaje: 20 mV ~ 1100 V
• Cactual rango de salida: 2 μA ~ 22 A33 A
• Protecciones: voltaje fuente protección contra cortocircuitos, corriente fuente protección contra circuito abierto, protección contra sobrecarga
6.2 Salida de corriente/voltaje CA
Rango | Resolución | Estabilidad (± %/min) | Exactitud ± (ppm*RD+ppm*RG) | Carga máxima (mA) | Armónico (%) |
200 mV | 1 µV | 50 µV | 300 + 60 µV | 500 | <1.0 |
2V | 10 µV | 0.01 | 300 + 200 | 500 | <0,5 |
10 voltios | 100 µV | 0.01 | 300 + 200 | 800 | < 0,5 |
30 voltios | 100 µV | 0.01 | 300 + 200 | 800 | < 0,5 |
100 voltios | 1mV | 0.01 | 300 + 200 | 300 | < 0,5 |
300 voltios | 1mV | 0.01 | 300 + 200 | 100 | < 0,5 |
600 voltios | 1mV | 0.01 | 300 + 200 | 50 | < 0,5 |
1000 voltios | 10 mV | 0.01 | 300 + 200 | 30 | < 0,5 |
Rango | Resolución | Estabilidad (± %/min) | Exactitud ± (ppm*RD+ppm*RG) | Voltaje de cumplimiento (V) | Armónico (%) |
2 metrosA | 10 na | 0.6 μA | 300 +0.6 μA | 50 | < 0,5 |
20 metrosA | 100 na | 0.01 | 300 + 200 | 50 | < 0,5 |
200 metrosA | 1 μA | 0.01 | 300 + 200 | 50 | < 0,5 |
1 A | 10 μA | 0.01 | 300 + 200 | 15 | < 0,5 |
2 A | 10 μA | 0.01 | 300 + 200 | 10 | < 0,5 |
5 A | 10 μA | 0.01 | 300 + 200 | 5 | < 0,5 |
20 A(30 A)[1] | 100 μA | 0.01 | 300 + 200 | 2.5 | < 0,5 |
Nota [1]: el rango de 30 A es opcional. |
• Rango de salida de voltaje: 20mV ~ 1100 voltios
• Cactual rango de salida: 2 μA ~ 22 A33 A
• Frecuencia de salida de tensión y corriente.: 45 horasz ~ 1100Hz
• Protecciones: voltaje fuente protección contra cortocircuitos, corriente fuente protección contra circuito abierto, protección contra sobrecarga
6.3 Resistencia CC simulada
Rango | Resolución | Exactitud ± (ppm*RD+ppm*RG) | Corriente permitida |
100 Ω | 1 metroΩ | 300 + 200 | 1 mA ~ 80 mamá |
300 Ω | 1 metroΩ | 300 + 200 | 1 mA ~ 80 mamá |
1kΩ | 10 metrosΩ | 300 + 200 | 100μA ~ 8 mamá |
3kΩ | 10 metrosΩ | 300 + 200 | 100μA ~ 8 mamá |
10 kΩ | 100 metrosΩ | 300 + 200 | 10μA ~ 0.8 mamá |
30kΩ | 100 metrosΩ | 300 + 200 | 10μA ~ 0.8 mamá |
100 kΩ | 1 Ω | 300 + 200 | 10μA ~ 0.8 metrosA |
300 kΩ | 1 Ω | 300 + 200 | 1μA ~ 80 µA |
1 MΩ | 10 Ω | 300 + 200 | 1μA ~ 80 µA |
10 MΩ | 100 Ω | 600 + 400 | 100nA ~ 8 µA |
100 MΩ | 1000 Ω | 3000 + 2000 | 10nA ~ 0.8 µA |
200 MΩ | 1000 Ω | 3500 + 2500 | 10nA ~ 0.8 µA |
• Rango de salida: 10 Ω ~ 220 MΩ
• Protección contra sobrecorriente y conexión inversa
6.4 Onda sinusoidal Salida de frecuencia
Osalida Rángel[1] | Rsolución | Exactitud |
45,0000 Hz ≤ F ≤ 99,9999 Hz | 0,0001Hz | ±0,01% |
100.000 Hz ≤ F ≤ 999.999 Hz | 0,001Hz | ±0,01% |
1000,00 Hz ≤ F ≤ 1100,00 Hz | 0,01Hz | ±0,01% |
Nota [1]: El modo de salida es voltaje CA o corriente CA. |
6.5 Salida de frecuencia de pulso
Rángel[1] | Rsolución | Exactitud | Agitar |
1.000 00 Hz ≤ F ≤ 9.999 99 Hz | 10 μHz | ±(20 ppm*RD + 20 μHz) | <20 ns |
10,000 0 Hz ≤ F ≤ 99,999 9 Hz | 0,1 mHz | ||
100.000 Hz ≤ F ≤ 999.999 Hz | 1MHz | ||
1,000 00 kHz ≤ F ≤ 9,999 99 kHz | 10MHz | ||
10,000 0 kHz ≤ F ≤ 99,999 9 kHz | 0,1Hz | ||
100.000 kHz ≤ F ≤ 999.999 kHz | 1Hz | ||
1.000 00 MHz ≤ F ≤ 2.000 00 MHz | 10 Hz | ||
Nota [1]: El tipo de salida es nivel TTL. |
6.6 Medición de señal pequeña de CC (opcional)
Tipo | Rango | Mrango de medición | Exactitud |
DCV | 1 V | ±(0 ~ 1,2)V | ±(0,006 %*RD + 0,004 %*RG) |
10 voltios | ±(0 ~ 12)V | ±(0,006 %*RD + 0,004 %*RG) | |
DCI | 2 mamá | ±(0 ~ 2,4) mA | ±(0,006 %*RD + 0,004 %*RG) |
20mA | ±(0 ~ 24) mA | ±(0,006 %*RD + 0,004 %*RG) |
7. Especificaciones generales
Fuente de alimentación | CA (220 ± 22) V, (50 ± 2) Hz |
Consumo máximo de energía | 600 VA |
Tiempo de calentamiento | El doble de tiempo desde el último calentamiento, hasta un máximo de 30 minutos. |
Rendimiento de temperatura | Temperatura de funcionamiento: 0°C ~ 40°C Temperatura de calibración: 18°C ~ 28°C Stemperatura de almacenamiento: -20°C ~ 70°C |
Rendimiento de humedad | Humedad de funcionamiento: <80 % a 30 °C, <70 % a 40 °C Shumedad de almacenamiento: (20%~80%) R·H, sin condensación |
Interface de comunicación | RS 232 |
Dimensions | 475 mm (ancho) × 400 mm (profundidad) × 190 mm (alto), sin incluir manijas ni pies. |
Wocho | Acombate 18 kilos |
8. Información de pedido
