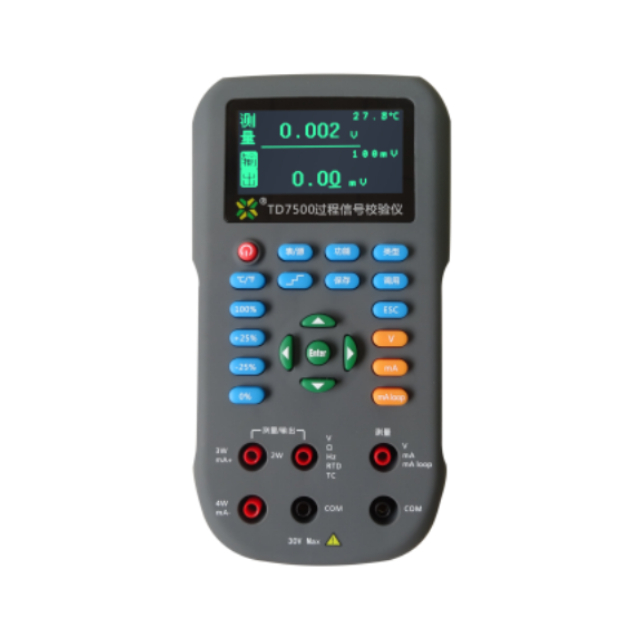

Calibrador de señal de proceso TD7500

TD7500es un instrumento térmico portátil y un instrumento de calibración de medición de señales de proceso, con una precisión de clase 0,05, que puede calibrar sensores industriales, transmisores, registradores y otros instrumentos de procesos térmicos de clase 0,1 e inferiores.TD7500 puede calibrar instrumentos secundarios de ingeniería térmica, señales secundarias de sensores, transmisores y termopares, instrumentos secundarios para RTD, señales secundarias de RTD, instrumentos de medición de pulso, señales de pulso de proceso.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
TD7500
Marca del producto:
TUNKIA

TD7500 Calibrador de señal de proceso

1. Resumen

TD7500 Es un instrumento térmico portátil y un instrumento de calibración de medición de señal de proceso, con una precisión de clase 0.05, que puede calibrar clase 0.1 y debajo de sensores industriales, transmisores, registradores y otros instrumentos de procesos térmicos. TD7500 Puede calibrar instrumentos secundarios de ingeniería térmica, señales secundarias de sensores, transmisores y termopares, instrumentos secundarios para RTD, señales secundarias de RTD, instrumentos de medición de pulsos, señales de pulsos de proceso.

2. Características

• Salida/medición de tensión CC: 10mV~11V;

• Salida/medición de corriente CC: 0,2 mA~24 mA

• Simulación de resistencia CC: 4 Ω~4,8 kΩ;

• Medición de resistencia CC (2 hilos/4 hilos): 4 Ω~4,4 KΩ;

• Simulación y medición de 6 tipos de resistencia térmica (RTD) y 8 tipos de termopares (TC).

• Fuente auxiliar: 24V Bucle modo de potencia.

• Precisión de voltaje/corriente: 0,05 nivel

3. Solicitud

Aplicación del calibrador de señal de proceso TD7500

4. Especificaciones

4.1 Salida/medición de potencia CC

Electricidad	Rango	Resolución	Incertidumbre de medición (k=2). ( ppm*RD+μV/µA)[1]	Carga máxima Corriente de voltaje	Resistencia de entrada
Voltaje	100 mV	10 µV	200 + 25 µV	8 mA	1 MΩ
	1V	100 µV	200 + 250 µV	8 mA	1 MΩ
	10 voltios	1mV	200 + 2000 µV	8 mA	1 MΩ
Actual	20mA	1 µA	200 +4 µA	12 voltios	<15Ω
Nota [1]: RD es el valor de lectura, el mismo a continuación.

• Salida de voltaje/rango de medición: 10 mV~11V

• Salida de corriente/rango de medición: 0,2 mA~24 mA

4.2 Salida/medición de resistencia CC

Tipo	Rango	Resolución	Incertidumbre de medición (k=2). (ppm*RD+Z)	Corriente de entrada/corriente de excitación
Producción	400 Ω	10 mΩ	50 + 0,1 Ω	1mA~10mA
Producción	4000 Ω	0,1 Ω	50 + 1 Ω	100 µA~1 mA
Medición	4000 Ω	0,1 Ω	1 hora	0,2 mA

• Rango de salida de resistencia: 4 Ω~4,8 kΩ

• Rango de medición de resistencia: 4 Ω~4,4 kΩ

• Método de medición de resistencia: dos o cuatro hilos

4.3 Salida/medición de señal de pulso

Rango de regulación/medición	Resolución	Incertidumbre de medición (k=2).
1Hz~1000Hz	1Hz	0,05%
1kHz~10kHz	0,1 kHz	0,05%
1,0 CPM～2000,0 CPM	1CPM	0,05%

• Señal de forma de onda de salida: señal de onda cuadrada 5 Vpaquete

• Forma de onda de entrada Señal: señal de onda cuadrada> 1 Vpaquete

4.4 Salida/medición RTD

Tipo	Rango de resistencia ( Oh)	Rango de temperatura (ºC)	Incertidumbre de medicion (k=2, ±°C)		Incertidumbre de la producción anual (k=2, ±°C)
Tipo	Rango de resistencia ( Oh)	Rango de temperatura (ºC)	cuatro hilos	Dos/tres hilos	Incertidumbre de la producción anual (k=2, ±°C)
PT100	18,5～391	-200～+850	0.35	0.5	0.35
PT200	37～782	-200～+250	0.2	0.3	0.2
PT200	37～782	+250～+850	1.0	1.5	1.0
PT500	92~1955	-200～+120	0.2	0.3	0.2
PT500	92~1955	+120～+850	0.4	0.8	0.4
PT1000	185～3910	-200～+100	0.2	0.4	0.2
PT1000	185～3910	+100～+850	0.3	0.5	0.3
50 u.m.	39,2～82,2	-50～+150	0.5	0.8	0.5
100 u.m.	78～165	-50～+150	0.25	0.5	0.25

• Compensación de temperatura de unión fría: Rango: -25°C~+55°C;Resolución: 0,1°C;Incertidumbre de medición: 0,3°C

• Dígitos de la pantalla: 5 dígitos decimales, se pueden mostrar y emitir en Ω, °C, °F

4.5 Salida de termopar/medición TC

Tipo	Nombre	Rango de voltaje (mV)	Rango de temperatura, ° C)	Incertidumbre de medicion (k=2, ± °C)
S	Platino rodio 10-platino rodio	-0,3~18,7	-50~0	2.0
			0~+1750	2.4
R	Platino rodio 13-platino	-0,3~21,1	-50~0	1.9
			0~+1750	2.4
B	Platino rodio 30-platino rodio 6	0,77～13,9	400～+800	2.1
			800～+1800	1.8
K	Nicromo - Ni-Si	-5,9～54,9	-200~0	0.9
			0~+1370	1.2
N	Silicio nicrom - silicio níquel	-4,02～47,6	-200~0	1.4
			0~+1750	1.0
Y	Níquel-cromo-cobre-níquel	-8,85～76,4	-200~0	0.8
			0~+1000	0.9
J	Hierro-cobre-níquel	-7,93～69,6	-200~0	0.9
			0~+1200	0.7
T	Cobre-cobre-níquel	-5,65～20,9	-200~0	1.1
			0～+400	0.9

• Dígitos de la pantalla: 5 dígitos decimales, se pueden mostrar y emitir en Ω, °C, °F

5. Especificaciones generales

Fuente de alimentación	4 pilas AA de 1,5 V;
Consumo máximo de energía	10VA
Rendimiento de temperatura	Temperatura de trabajo: -20°C~50°C; Temperatura de almacenamiento: -20 °C ~ 70 °C
Rendimiento de humedad	Humedad de funcionamiento: < 80 % a 30 °C, < 70 % a 40 °C, < 40 % a 50 °C Humedad de almacenamiento: (20%~80%) HR, sin condensación
Altitud	< 3000m
Calidad	Aproximadamente 0,5 kilos
Tamaño	120 mm (ancho) × 60 mm(D) × 220 mm (alto)
