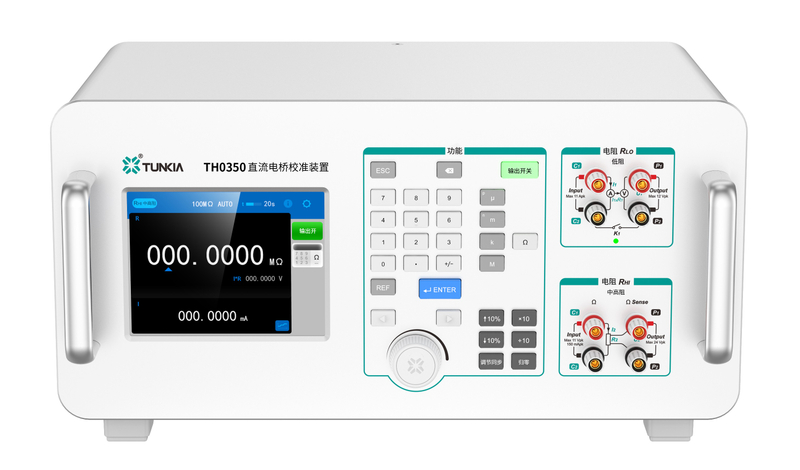

TH0350 es un calibrador de puentes de CC que puede simular con precisión una amplia gama de resistencias estándar de CC.Puede verificar y calibrar puentes de un solo brazo, puentes de dos brazos, medidores de resistencia de CC de alta precisión y microóhmetros digitales.
Estado de Disponibilidad: | |
---|---|
Cantidad: | |
TH0350
TUNKIA
1. Resumen
TH0350 es CC calibrador de puentes que puede simular con precisión una amplia gama de resistencias estándar de CC.Puede verificar y calibrar puentes de un solo brazo, puentes de dos brazos, medidores de resistencia de CC de alta precisión y microóhmetros digitales.
2. Características
Medición DCI: 1 mA ~ 11 A
Rango de resistencia analógica: 100 µΩ~11 millónΩ
Uincertidumbre: 50 ppm
AFinura de ajuste: 5nΩ
2-cable o 4-modo de resistencia del cable
No hay resistencia residual del interruptor de transferencia ni de resistencia de contacto.
Pantalla táctil LCD
3. Solicitud
Calibración de clase Puentes de uno y dos brazos de 0,02 y menos (por ejemplo, QJ44, QJ42, QJ57)
Calibración de clase Medidor de resistencia CC de 0,02 y menos
Calibración de clase Puente de medición de temperatura de 0,02 y menos
1. Resumen
TH0350 es CC calibrador de puentes que puede simular con precisión una amplia gama de resistencias estándar de CC.Puede verificar y calibrar puentes de un solo brazo, puentes de dos brazos, medidores de resistencia de CC de alta precisión y microóhmetros digitales.
2. Características
Medición DCI: 1 mA ~ 11 A
Rango de resistencia analógica: 100 µΩ~11 millónΩ
Uincertidumbre: 50 ppm
AFinura de ajuste: 5nΩ
2-cable o 4-modo de resistencia del cable
No hay resistencia residual del interruptor de transferencia ni de resistencia de contacto.
Pantalla táctil LCD
3. Solicitud
Calibración de clase Puentes de uno y dos brazos de 0,02 y menos (por ejemplo, QJ44, QJ42, QJ57)
Calibración de clase Medidor de resistencia CC de 0,02 y menos
Calibración de clase Puente de medición de temperatura de 0,02 y menos
4. Especificaciones
4.1 Simulación de resistencia de bajo valor
Rango | Finura Aajuste | Incertidumbre de medicion (k=2, Ppm*Rd+Μω)[1] | Corriente de entrada[2] | ||
24h ( 23 ± 1 )ºC | 90días (23±5)°C | 1año (23±5)°C | |||
1 metroΩ | 5 nΩ | 40 + 0,5 | 60 + 0,5 | 80 + 0,5 | 1~10A |
10 metrosΩ | 50 nΩ | 40 + 1 | 60 + 1 | 80 + 1 | 0,5 A ~ 5 A |
100 metrosΩ | 500 nΩ | 25 + 3 | 40 + 3 | 50 + 3 | 0,3 A ~ 5 A |
1 Ω | 5 µΩ | 25 + 10 | 40 + 10 | 50 + 10 | 0,05 A ~ 5 A |
10 Ω | 50 μΩ | 25 + 100 | 40 + 100 | 50 + 100 | 10mA~300mA |
100 Ω | 500 μΩ | 25 + 1000 | 40 + 1000 | 50 + 1000 | 1mA~30mA |
Nota [1]: RD es el valor de lectura, lo mismo a continuación; [2] Cuando la corriente y la resistencia exceden el rango, el valor de resistencia generará un error adicional |
Rango de simulación de resistencia: (10%~110%)*RG, pantalla de 7 dígitos
Método de cableado: 4-cable
Rango de entrada de corriente: 1 mA ~ 11 A
Cambio de rango: cambio manual/automático
4.2 Simulación de resistencia de valor medio y alto
Rango | Finura Aajuste | Incertidumbre de medicion (k=2, ppm*RD+Ω) | Corriente de entrada | ||
24h (23±1)ºC | 90días (23±5)ºC | 1año (23±5)ºC | |||
100 Ω | 500 μΩ | 12 + 0,002 | 20 + 0,002 | 25 + 0,002 | 1mA~80mA |
300 Ω | 1,5 mΩ | 12 + 0,003 | 20 + 0,003 | 25 + 0,003 | 1mA~60mA |
1kΩ | 5 mΩ | 12 + 0,01 | 18 + 0,01 | 20 + 0,01 | 1mA~12mA |
3kΩ | 15 mΩ | 12 + 0,03 | 18 + 0,03 | 20 + 0,03 | 0,1 mA~4 mA |
10 kΩ | 50 mΩ | 12 + 0,1 | 18 + 0,1 | 20 + 0,1 | 0,1 mA~2 mA |
30 kΩ | 150 mΩ | 12 + 0,3 | 18 + 0,3 | 20 + 0,3 | 10 µA~400 µA |
100 kΩ | 500 mΩ | 15 + 1 | 24 + 1 | 30 + 1 | 10 µA~200 µA |
300 kΩ | 1,5 Ω | 17 + 3 | 28 + 3 | 35 + 3 | 1 µA~40 µA |
1 MΩ | 5 Ω | 17 + 10 | 28 + 10 | 35 + 10 | 1 µA~20 µA |
3 MΩ | 15 Ω | 30 + 30 | 48 + 30 | 60 + 30 | 0,25 µA~4 µA |
10 MΩ | 50Ω | 65 + 100 | 110 + 100 | 130 + 100 | 0,25 µA~2 µA |
Rango de simulación de resistencia: (10%~110%)*RG, pantalla de 7 dígitos
Método de cableado: 4-cables /2-cables
Rango de entrada actual: 250 nUn ~ 80mA
Cambio de rango: cambio manual/automático
5. Especificaciones generales
Fuente de alimentación | CA (220 ± 22) V,( 50 ± 2 ) Hz; |
Tiempo de calentamiento | No menos de 1 hora, y el tiempo de calentamiento nuevamente después de apagarse a la mitad no debe ser inferior a 2 veces el tiempo de apagado; |
Consumo máximo de energía | 150 VA |
Rendimiento de temperatura | Temperatura de trabajo: 18°C ~ 28°C; Temperatura de almacenamiento: -10°C ~ 50°C; |
Rendimiento de humedad | Humedad de trabajo: (20% ~ 80%) R·H, sin condensación; Humedad de almacenamiento: < 85% R·H, sin condensación; |
Altitud | < 3000m |
Peso | Acerca de 10 kilogramos |
Interface de comunicación | RS 232、USB、IP |
Dimensión | 400 mm (ancho) × 265 mm (profundidad) × 190 mm (alto)(sin pies y manijas) |
