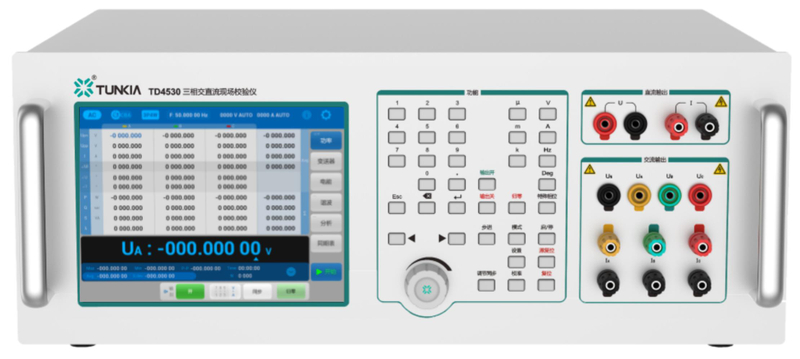

Calibrador de campo CC y trifásico TD4530

1. Resumen

TD4530 es un 3PH multifunción calibrador de potencia.Clase 0,02/clase 0,05 disponible. Él integrars Función de salida de energía CA/CC, 3PH función de medición, función armónica, tfunción de prueba del transmisor, U4th función de salida de voltaje, medidor de energía CA función de prueba. Se puede utilizar para calibrar voltímetro CA/CC, amperímetro CA/CC, medidor de potencia CA/CC y transmisor de energía eléctrica, etc.

2. Características

• 3PH Salida de voltaje CA：1V～660 V (UAB Máx. 1100 V)

• 3PH Salida de corriente CA：20 mA～30 A

• 3PH medidor de voltaje：6V～456V；

• 3PH medidor de corriente：0,1 A～6A

• Frecuencia：45Hz～70Hz

• fase de interfaz de usuario：0°～360°

• Salida de voltaje CC：10 mV～1100 voltios

• Salida de corriente CC：0,1 mA～30 A

• Clase de precisión: 0,02, 0,05.

• 2Dakota del Norte~21calle salida armónica

• Función de prueba del transmisor

• U4th Función de salida de voltaje CA（opción）

• Función de prueba del contador de energía（opción）

• software de prueba（opción）

3. Solicitud

Calibrador de campo CC y trifásico TD4530

4. Características

☆ Amplia salida

Calibrador de campo CC y trifásico TD4530

• puede cumplir la mayoría de medidores monofásicos/trifásicos o medidores de CC.

☆ Entrada amplia

Calibrador de campo CC y trifásico TD4530

• puede cumplir La mayoría de fuentes monofásicas/trifásicas.

☆ Modo de salida múltiple

Calibrador de campo CC y trifásico TD4530

• 'Salida directa'modo，El usuario puede configurar el valor de salida mediante una clave física o pantalla táctil.

• Tres fases ajuste unitario o ajuste monofásico.

Calibrador de campo CC y trifásico TD4530

• 'Botón giratorio'modo，El usuario puede configurar en el sentido de las agujas del reloj o en el sentido contrario a las agujas del reloj.

.

☆ Modo de salida múltiple

Calibrador de campo CC y trifásico TD4530

• Tocar 'Calibración punto'de pantalla para '% configuración'.

Calibrador de campo CC y trifásico TD4530

• 'Caja de control remoto（opción）'，mediante operación de ajuste aproximado—ajuste fino，Puede calibrar el medidor analógico.

☆ Función armónica

S/N	Declaración de función
	Colocar amplitud de armónico.
	Establecer fase de armónico（onda fundamental）。
	Elige 2Dakota del Norte～21calle Salida del canal de armónicos.
	Función de osciloscopio, el usuario puede observar ondas de voltaje y corriente.
	Muestra el espectro de frecuencia de armónicos por histograma (la onda fundamental es 100%)

☆ software de prueba（opción）

Calibrador de campo CC y trifásico TD4530

• RS232 interface de comunicación，software personalizable.

5. Especificaciones

5.1 Salida de tensión/corriente trifásica

Voltaje Rango	Resolución	Estabilidad ( %/min )		Exactitud ±(ppm de lectura + ppm de rango) [1]		máx. Carga (mA)
Voltaje Rango	Resolución	Clase 0.05	Clase 0.02	Clase 0.05	Clase 0.02	máx. Carga (mA)
15 voltios	0,1 mV	0.01	0.005	300 + 200	120 + 80	500
30 voltios	0,1 mV	0.01	0.005	300 + 200	120 + 80	500
60 voltios	0,1 mV	0.01	0.005	300 + 200	120 + 80	150
75 voltios	0,1 mV	0.01	0.005	300 + 200	120 + 80	150
150 voltios	1mV	0.01	0.005	300 + 200	120 + 80	50
300 voltios	1mV	0.01	0.005	300 + 200	120 + 80	50
600 voltios	1mV	0.01	0.005	300 + 200	120 + 80	25
750 voltios[2]	1mV	0.01	0.005	300 + 200	120 + 80	25
1000 voltios[2]	10 mV	0.01	0.005	300 + 200	120 + 80	25
Nota [1]: (ppm = partes por millón) (p. ej.，10 ppm = 0,001%). Nota [2]：750 voltios、1000 V como UAB.

Actual Rango	Resolución	Estabilidad ( %/min )		Exactitud ±(ppm de lectura + ppm de rango) [1]		máx. Carga (V)
Actual Rango	Resolución	Clase 0.05	Clase 0.02	Clase 0.05	Clase 0.02	máx. Carga (V)
200 mA	1 µA	0.01	0.005	300 + 200	120 + 80	50
500 mA	1 µA	0.01	0.005	300 + 200	120 + 80	20
1 un	10 µA	0.01	0.005	300 + 200	120 + 80	20
2A	10 µA	0.01	0.005	300 + 200	120 + 80	5
5A	10 µA	0.01	0.005	300 + 200	120 + 80	5
10 A	0,1 mA	0.01	0.005	300 + 200	120 + 80	1
25 A	0,1 mA	0.01	0.005	300 + 200	120 + 80	1

• Salida de tensión trifásica: 1V～660 voltios（UAB Máx. 1100 V）, Grado de distorsión: < 0,5%

• Salida de corriente trifásica：20 mA～30 A，Grado de distorsión：<0,2%；

• Protección contra cortocircuitos de voltaje, circuito abierto de corriente y sobrecarga.

5.2 Frecuencia / Fase / Armónico

Simetría	Voltaje superior al 0,2%；Actual superior al 0,5%；Fase superior a 0,5°
Frecuencia	Rángel：45Hz～70Hz； Finura de ajuste：0,001Hz； Exactitud：±0,02 Hz (clase 0,05), ±0,01 Hz (clase 0,02)
Fase	Rángel：0.000 0°～359.999 9°； Finura de ajuste：0,001°； Exactitud：±0,02°(clase 0,05), ±0,01°(clase 0,02)
Armónico	2Dakota del Norte～21calle armónico； Amplitud 0～25% ajustable； Fase 0～359,99°ajustable

5.3 Tres fases Salida de potencia

Actual Rango	Estabilidad ( %/min )		Exactitud ( ± %*FS)[2]
Actual Rango	Clase 0.05	Clase 0.02	Clase 0.05	Clase 0.02
Poder activo \|cosφ\|≥0,5	0.01	0.005	0.05	0.02
Poder reactivo \|senφ\|≥0,5	0.02	0.01	0.1	0.05
Poder aparente	0.02	0.01	0.1	0.05
Factor de potencia	0.02	0.01	0.1	0.05
Nota 2] :FS= rango de voltaje × alcance actual

• Rango de configuración del factor de potencia：-1.000 000…0.000 000…1.000 000

5.4 Tensión Trifásica / Entrada actual

Tipo	Rango	Resolución	Exactitud ±(ppm de lectura + ppm de rango) [1]
Tipo	Rango	Resolución	Directo Aporte	Entrada de corriente de abrazadera [3]
Voltaje de corriente alterna ACV	57,7 voltios	0,1 mV	300 + 200	——
	100 voltios	1mV	300 + 200	——
	220 voltios	1mV	300 + 200	——
	380 voltios	1mV	300 + 200	——
Corriente alterna ACI	1 un	10 µA	300 + 200	——
Corriente alterna ACI	5A	10 µA	300 + 200	0,2%*RG
Nota 3]：La abrazadera es opción，Si es necesario, debe comentarse en el pedido del contrato.，Igual que abajo。

• Entrada de voltaje：6V～456V，Entrada actual：0,1 A～6A

• Frecuencia：45Hz～70Hz，Exactitud：± 0,01Hz

• Fase：0.000°～359.999°，Exactitud：± 0,02°

5.5 Entrada de energía trifásica

Tipo	Exactitud
Tipo	Entrada directa	Entrada de corriente de abrazadera
Poder activo	± 0,05%*FS	± 0,2%*FS
Poder reactivo	± 0,1%*FS	± 0,5%*FS
Poder aparente	± 0,1%*FS	± 0,5%*FS
Factor de potencia	± 0,1%	± 0,5%

5.6 Voltaje CC / Salida de corriente

Voltaje Rango	Resolución	Estabilidad ( %/min )		Exactitud ±(ppm de lectura + ppm de rango) [1]		máx. Carga (mA)
Voltaje Rango	Resolución	Clase 0.05	Clase 0.02	Clase 0.05	Clase 0.02	máx. Carga (mA)
100 mV	1 µV	0.005	0.005	300 + 200	120 + 120	10
1V	10 µV	0.005	0.005	300 + 200	120 + 80	10
10 voltios	0,1 mV	0.005	0.005	300 + 200	120 + 80	10
30 voltios	0,1 mV	0.005	0.005	300 + 200	120 + 80	500
100 voltios	1mV	0.005	0.005	300 + 200	120 + 80	150
300 voltios	1mV	0.005	0.005	300 + 200	120 + 80	50
600 voltios	10 mV	0.005	0.005	300 + 200	120 + 80	25
1000 voltios	10 mV	0.005	0.005	300 + 200	120 + 80	15

Actual Rango	Resolución	Estabilidad ( %/min )		Exactitud ±(ppm de lectura + ppm de rango) [1]		máx. Carga (V)
Actual Rango	Resolución	Clase 0.05	Clase 0.02	Clase 0.05	Clase 0.02	máx. Carga (V)
100 μA	1 nA	0.01	0.005	300 + 200	120 + 80	10
1mA	10 na	0.01	0.005	300 + 200	120 + 80	10
10 mA	0,1 µA	0.01	0.005	300 + 200	120 + 80	10
100 mA	1 µA	0.01	0.005	300 + 200	120 + 80	10
1A	10 µA	0.01	0.005	300 + 200	120 + 80	10
3A	10 µA	0.01	0.005	300 + 200	120 + 80	10
10 A	100 μA	0.01	0.005	300 + 200	120 + 80	10
25A	100 μA	0.01	0.005	300 + 200	120 + 80	10

• Salida de voltaje CC：10 mV～1100 voltios，factor de ondulación：< 1%；

• Salida de corriente CC：0.1 mA～30 A，factor de ondulación：< 1%

• Protección contra cortocircuitos de voltaje, circuito abierto de corriente y sobrecarga.

Medidor de 5,7 CC (transmisor)

Rango	Rango de medicion	Exactitud	Rango de medición de ondulación	Precisión de la ondulación
1V	± ( 0～1.2 ) V	± 0,01%*RG	0～30 mV	± 1mV
10 voltios	± ( 0～12 ) V.	± 0,01%*RG	0～300 mV	± 10mV
2 mA	± ( 0～2.4) mA	± 0,01%*RG	0～60 µA	± 2 µA
20 mA	± ( 0～24 ) mA	± 0,01%*RG	0～600 μA	± 20 µA

• Tiempo de respuesta：rango de medicion：0～1000 ms，exactitud：± 40 ms

5.8 Prueba del medidor de energía (opción)

Tipo	Exactitud
Tipo	Clase 0.05	Clase 0.02
Energía eléctrica activa	± 0,1%*lectura	± 0,05%* lectura
Energía eléctrica reactiva	± 0,2%* lectura	± 0,1%* lectura

• Salida de impulsos de energía：rango completo para 60 kHz

• Entrada de pulso de energía：la frecuencia máxima es 1 kHz，nivel de pulso：3V～12 voltios

• Ajuste constante del medidor de energía eléctrica.：1…1000000 imp./kwh o 1…1000000 imp./ws

5.9 U4th Salida de voltaje (opción)

• Rango de voltaje：100 voltios、380 voltios

• Rango de salida：(0～110)%*RG

• Exactitud：± 0,05%*RG

• Potencia máxima de salida：10VA

• Rango de frecuencia：45Hz～55Hz

• La función se utiliza para probar el sincrómetro.

6. Especificaciones generales

Fuente de alimentación	CA (220 ± 22) V，( 50 ± 2 ) Hz
Rendimiento de temperatura	Temperatura de trabajo：0°C~45°C; Almacenamiento temperatura：-20°C~70°C
Rendimiento de humedad	Humedad de trabajo：< 80% a 30°C，< 70% a 40°C，< 40% a 50°C Almacenamiento humedad：(20%~80%) HR，sin condensación
Interfaz	RS232

7. Información de pedido

Calibrador de campo CC y trifásico TD4530
