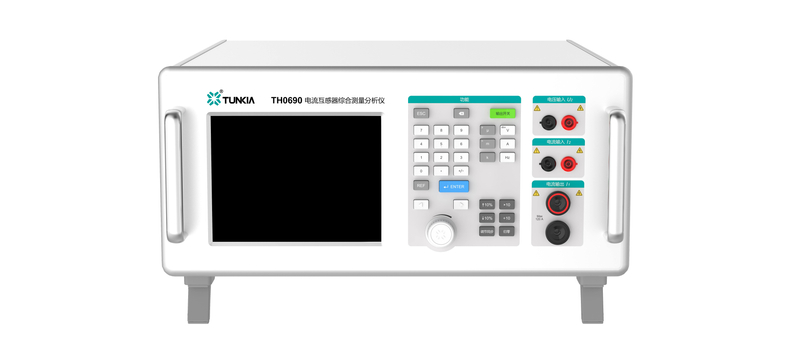

Analizador de medidas integrado con transductor de corriente TH0690

TH0690es un instrumento inteligente diseñado para la evaluación integral del desempeño de transformadores de corriente.Puede detectar con precisión las características eléctricas como laerror de relación (k) y desplazamiento de fase (δ) de transformadores de corriente tipo I/I y I/V.También puede medir laCaracterísticas magnéticas de CAdel núcleo del transformador.Resuelve el complejo problema de la interrelación entre el rendimiento magnético y el rendimiento eléctrico en el proceso de diseño de transformadores, proporcionando el medio más completo para la detección de transformadores de corriente.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
TH0690
Marca del producto:
TUNKIA

Analizador de medidas integrado con transductor de corriente TH0690

1. Resumen

TH0690 es un instrumento inteligente dedicado a la evaluación integral del desempeño del transductor de corriente.s.Puede con precisión prueba las características eléctricas como el error de relación (k) y el desplazamiento de fase (δ) de los transformadores de corriente I/I e I/V, y también puede medir las características magnéticas de CA del núcleo del transformador.Resuelve el problema del cálculo complejo de la relación entre las propiedades magnéticas y las propiedades eléctricas en el proceso del transductor.s diseño, y proporciona los medios más completos para el análisis y MMedición de transformadores de corriente.

2. Característica

Salida de alimentación de CA/Precisión de la medición: Clase 0.005
Rango de frecuencia de trabajo: 45 Hz ~ 65 Hz.
Admite medición de puntos multifrecuencia de error de relación (k) y desplazamiento de fase (δ)
Dfrecuencia bruta o curva característica de corriente con el software。
Admite varias mediciones de parámetros de características magnéticas y dibujo de curvas.
Con función de desmagnetización automática, puede evaluar la resistencia magnética del transformador.
Software de prueba especial (opcional)

3. Aaplicación

Transformador de corriente error de relación (k) y desplazamiento de fase (δ) calibración.
Ensayos de rendimiento magnético de transformadores terminados y núcleos de hierro semiacabados.
Inspección de calidad de transformadores de corriente, verificación de diseño, emparejamiento de núcleos de hierro.
Relación error (k) y desplazamiento de fase (δ) Medición del circuito de medición de corriente.
Evaluación antimagnética de transformadores de corriente.

☆ Error de relación del transformador de corriente y desplazamiento de fase. calibración.

Mida y calibre el error de relación y el desplazamiento de fase del transformador de corriente..

Dibujar la curva característica de frecuencia. k(F)、δ(F)，ccurva característica actual k(yo)、δ(yo).

☆ Medición de las propiedades magnéticas de productos semiacabados básicos..

Puede medir las propiedades magnéticas de transformadores terminados y núcleos de hierro semiacabados.。

Medición de parámetros: μi、µm、Hc、hermano、Bs、μa、bm、Hm、δ etc.

4. Especificaciones

4.1 CAI Producción/ I₁

Alcance actual	Estabilidad a corto plazo (%/minuto)	Incertidumbre de medicion *(k=2, ppmRD+ppmRG)*^①			Voltaje de carga máximo (V)	Distorsión (%)
Alcance actual	Estabilidad a corto plazo (%/minuto)	24 h (23±1)ºC	90 días (23±5)ºC	1 año (23±5)ºC	Voltaje de carga máximo (V)	Distorsión (%)
2 mA	0.003	20 + 20	25 + 20	30 + 20	1.2	< 0,2
5 mA	0.003	20 + 20	25 + 20	30 + 20	1.2	< 0,2
10 mA	0.003	20 + 20	25 + 20	30 + 20	1.2	< 0,2
20 mA	0.003	20 + 20	25 + 20	30 + 20	1.2	< 0,2
50 mA	0.003	20 + 20	25 + 20	30 + 20	1.2	< 0,2
100 mA	0.003	20 + 20	25 + 20	30 + 20	1.2	< 0,2
200 mA	0.003	20 + 20	25 + 20	30 + 20	1.2	< 0,2
500 mA	0.003	20 + 20	25 + 20	30 + 20	1.2	< 0,2
1 un	0.003	20 + 20	25 + 20	30 + 20	1.2	< 0,2
2A	0.003	20 + 20	25 + 20	30 + 20	1.2	< 0,2
5A	0.003	20 + 20	25 + 20	30 + 20	1.2	< 0,2
10 A	0.003	20 + 20	25 + 20	30 + 20	1.2	< 0,2
20 A	0.003	20 + 20	25 + 20	30 + 20	1.2	< 0,2
50 A	0.003	20 + 20	25 + 20	30 + 20	1.2	< 0,2
100 A	0.003	20 + 20	25 + 20	30 + 20	1.2	< 0,2
Nota: ① RD es el valor de lectura, RG es el valor de rango, lo mismo a continuación.

Salida ACI：200 µA~120 A，Pantalla de 7 dígitos.

Rango de frecuencia: 45 Hz ~ 65 Hz; Finura de ajuste: 0,0001 Hz; Incertidumbre de medición: 0,001 Hz

Función de protección: protección contra cortocircuitos, protección contra sobrecargas.

4.2 CAMedición V /U₂y Medición ACI/I₂

C.A.	Rango	Resolución	Incertidumbre de medicion *(k=2, ppmRD +ppmRG)*
C.A.	Rango	Resolución	24 h (23±1)ºC	90 días (23±5)ºC	1 año (23±5)ºC
C.A.V/U₂	20 mV	10 nV	40 + 40	50 + 40	60 + 40
	50 mV	10 nV	20 + 20	25 + 20	30 + 20
	100 mV	100 nV	20 + 20	25 + 20	30 + 20
	200 mV	100 nV	20 + 20	25 + 20	30 + 20
	500 mV	100 nV	20 + 20	25 + 20	30 + 20
	1V	1 µV	20 + 20	25 + 20	30 + 20
	2V	1 µV	20 + 20	25 + 20	30 + 20
	5V	1 µV	20 + 20	25 + 20	30 + 20
ACI/I₂	200 μA	0,1 na	20 + 20	25 + 20	30 + 20
	500 μA	0,1 na	20 + 20	25 + 20	30 + 20
	1mA	1 nA	20 + 20	25 + 20	30 + 20
	2 mA	1 nA	20 + 20	25 + 20	30 + 20
	5 mA	1 nA	20 + 20	25 + 20	30 + 20
	10 mA	10 na	20 + 20	25 + 20	30 + 20
	20 mA	10 na	20 + 20	25 + 20	30 + 20
	50 mA	10 na	20 + 20	25 + 20	30 + 20
	100 mA	100 na	20 + 20	25 + 20	30 + 20

U2 Rango de medicion: 2 mV~5,5 V，Pantalla de 7 dígitos.

I2 Rango de medicion: 20 µA~110 mA，Pantalla de 7 dígitos.

Medición Armónica: 2da a 63tercero.

4.3 Medición de error de relación (k) y desplazamiento de fase (δ)

Error de relación	Rango de medicion	Corriente de entrada del transformador de corriente como I₁ Transformador de corriente afueraponer corriente como I₂
Error de relación	Incertidumbre de medicion (k=2)	0,01 % a 45 Hz ~ 65 Hz
Desplazamiento de fase	Rango de medicion	0,000°~359,999°
Desplazamiento de fase	Incertidumbre de medicion (k=2)	0,001° a 45 Hz ~ 65 Hz

4.4 Medición de parámetros magnéticos del núcleo de hierro del transformador de corriente

Parámetros medidos	Incertidumbre de medicion (k=2)	Repetibilidad de la medición
μ_i	1,5%	4,0%
μ_m	1,0%	2,0%
H_c	0,5%	1,0%
B_r	0,3%	1,0%
B_s	0,3%	1,0%
μ_a	1,0%	3,0%
B_m	0,5%	1,0%
H_m	1,0%	2,0%
δ	1,5%	5,0%
H_c	1,0%	3,0%
B_r	1,0%	3,0%
m'	1,0%	3,0%
μ′′	1,0%	3,0%
μ_L	1,0%	3,0%
Nota: El núcleo de hierro debe desmagnetizarse antes de la prueba y los parámetros del núcleo de hierro deben ingresarse según sea necesario.La temperatura de medición T: (23±5)°C.
